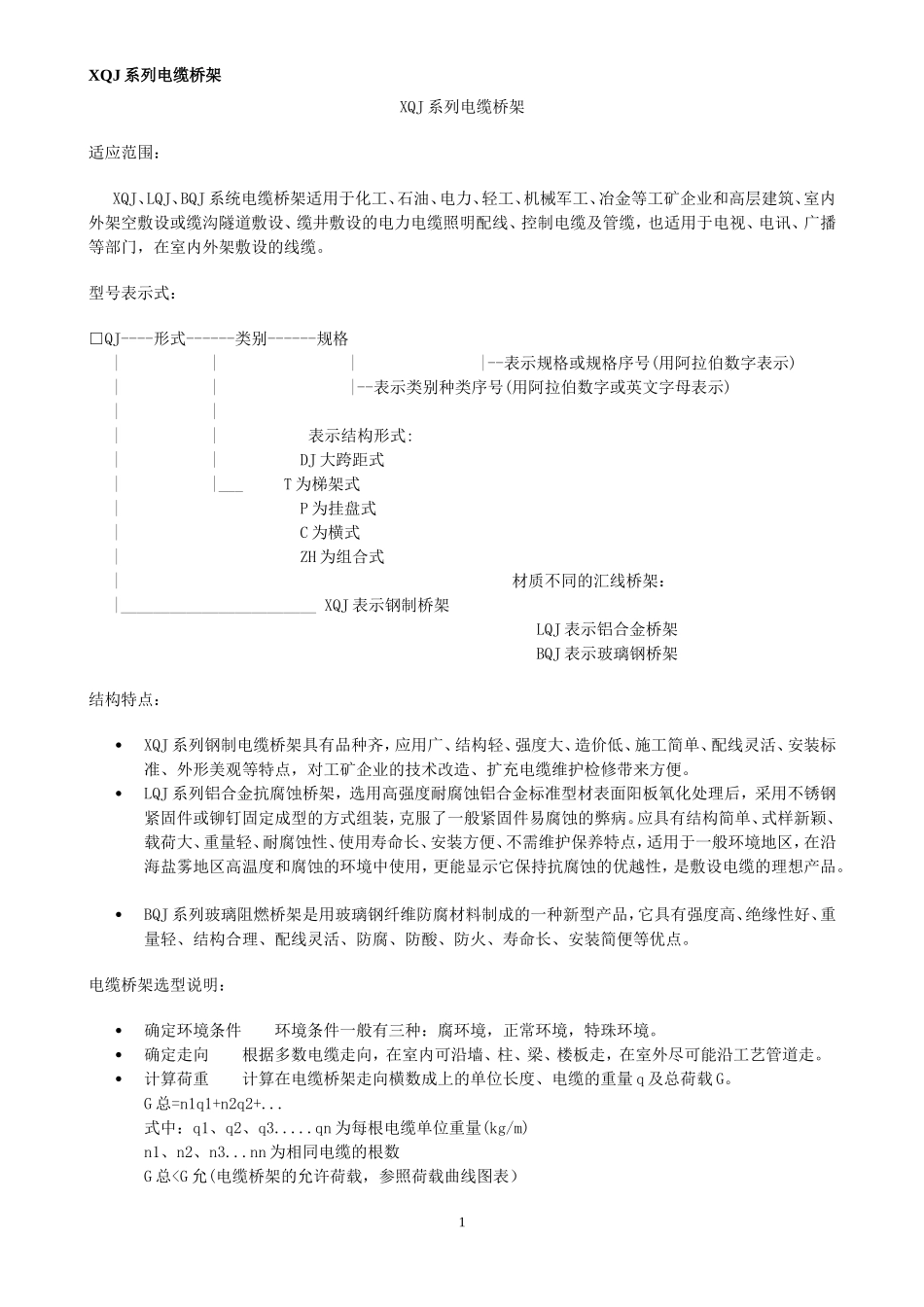

XQJ系列电缆桥架XQJ系列电缆桥架适应范围：XQJ、LQJ、BQJ系统电缆桥架适用于化工、石油、电力、轻工、机械军工、冶金等工矿企业和高层建筑、室内外架空敷设或缆沟隧道敷设、缆井敷设的电力电缆照明配线、控制电缆及管缆，也适用于电视、电讯、广播等部门，在室内外架敷设的线缆。型号表示式：□QJ----形式------类别------规格||||--表示规格或规格序号(用阿拉伯数字表示)|||--表示类别种类序号(用阿拉伯数字或英文字母表示)||||表示结构形式:||DJ大跨距式||___T为梯架式|P为挂盘式|C为横式|ZH为组合式|材质不同的汇线桥架：|________________________XQJ表示钢制桥架LQJ表示铝合金桥架BQJ表示玻璃钢桥架结构特点：XQJ系列钢制电缆桥架具有品种齐，应用广、结构轻、强度大、造价低、施工简单、配线灵活、安装标准、外形美观等特点，对工矿企业的技术改造、扩充电缆维护检修带来方便。LQJ系列铝合金抗腐蚀桥架，选用高强度耐腐蚀铝合金标准型材表面阳板氧化处理后，采用不锈钢紧固件或铆钉固定成型的方式组装，克服了一般紧固件易腐蚀的弊病。应具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀性、使用寿命长、安装方便、不需维护保养特点，适用于一般环境地区，在沿海盐雾地区高温度和腐蚀的环境中使用，更能显示它保持抗腐蚀的优越性，是敷设电缆的理想产品。BQJ系列玻璃阻燃桥架是用玻璃钢纤维防腐材料制成的一种新型产品，它具有强度高、绝缘性好、重量轻、结构合理、配线灵活、防腐、防酸、防火、寿命长、安装简便等优点。电缆桥架选型说明：确定环境条件环境条件一般有三种：腐环境，正常环境，特珠环境。确定走向根据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿工艺管道走。计算荷重计算在电缆桥架走向横数成上的单位长度、电缆的重量q及总荷载G。G总=n1q1+n2q2+...式中：q1、q2、q3.....qn为每根电缆单位重量(kg/m)n1、n2、n3...nn为相同电缆的根数G总
