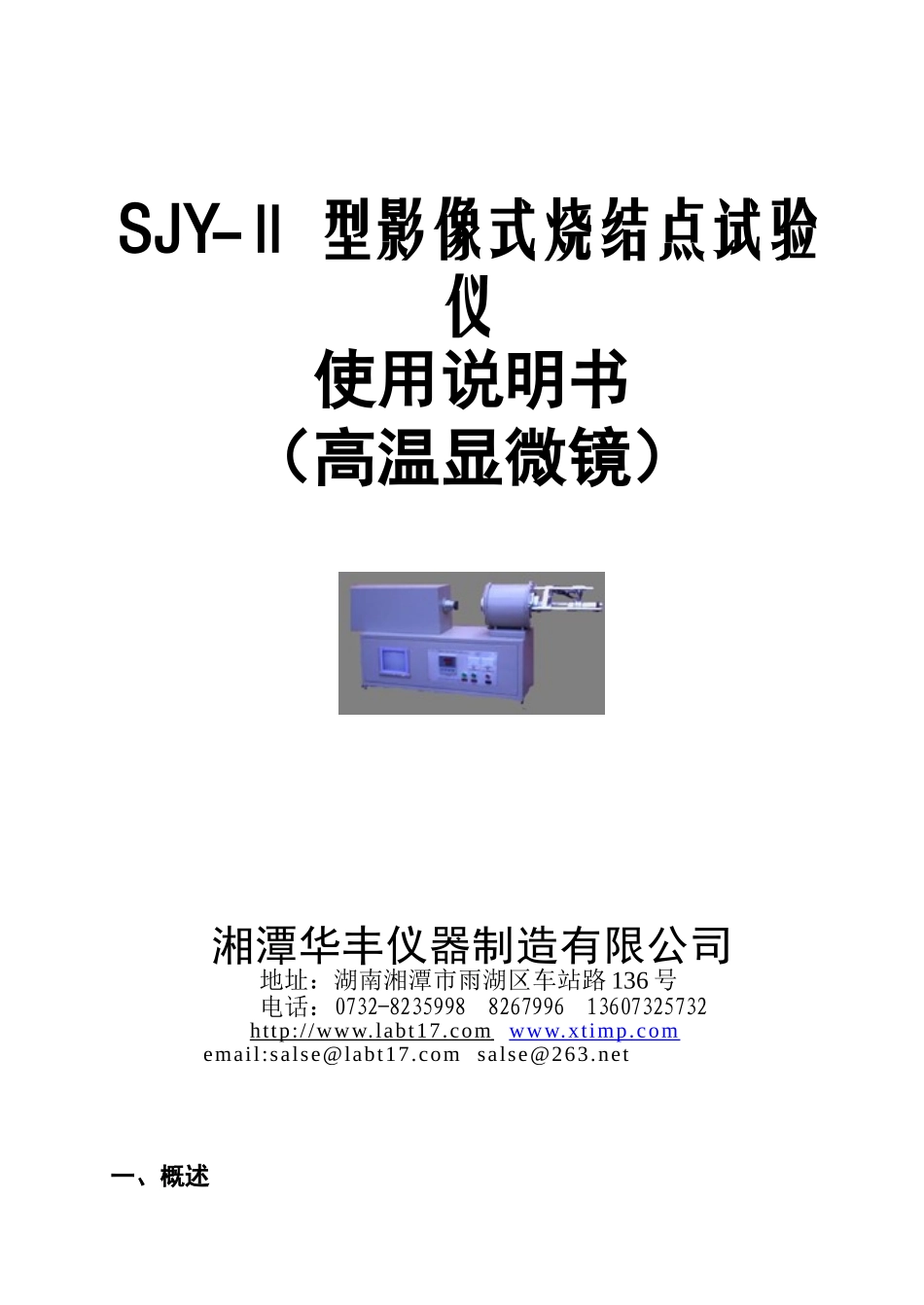

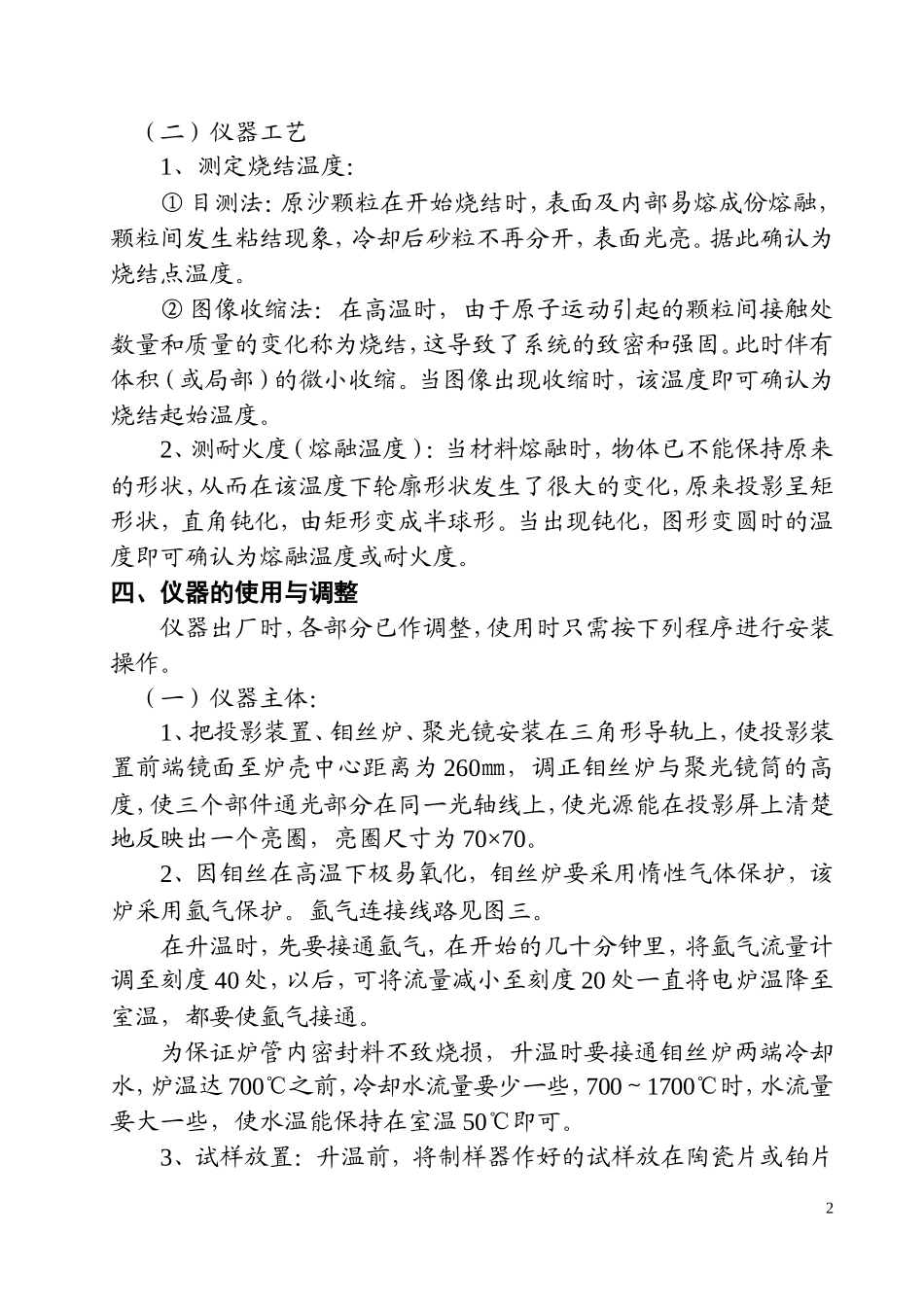

SJY-Ⅱ型影像式烧结点试验仪使用说明书（高温显微镜）湘潭华丰仪器制造有限公司地址：湖南湘潭市雨湖区车站路136号电话：0732-8235998826799613607325732http://www.labt17.comwww.xtimp.comemail:salse@labt17.comsalse@263.net一、概述本仪器是用于测量造型材料的原砂、混合料和陶瓷原料烧结点温度、耐火度的一种高温、透射投影装置。它可使试验者在镜屏上清晰地看到试样在高温情况下，材料试样的体积收缩、膨胀纯化及完全球化的情况并得知各种情况发生时的相应温度。为生产选择材料提供依据，也可为科研、教学提供测试手段。广泛用于铸造、陶瓷、玻璃等行业及教学、科研部门。二、技术参数1、加热温度：最高可达1700℃。2、加热速度：2.5小时可达1700℃，也可根据需要调节。3、影像放大倍率：8～9倍。4、最大功耗：2KW5、试样最大尺寸：Ф6×86、真空度极限：-0。1MPA7：可通气体保护气:氮气、氩气、8、可连接计算机实现上位机图象自动采集分析三、仪器的组成及简单原理（一）仪器的组成：本仪器是由光源、钼丝炉、投影装置、电气控制箱、制样器五部份组成。1、采用12V、30W光源灯泡发光经聚光镜片聚光，整个装置在三角形导轨上，根据需要可前后移动，聚光筒上下左右亦可进行调整。2、加热采用钼丝为发热元件的管式电阻炉，用氩气保护发热元件不过快氧化，最高炉温可达1700℃。升温速度可手动、自动调节，炉膛试验区温度梯度±15℃。3、投影部分：来自聚光镜的平行光线，通过炉膛，将炉膛内试样投影到投影部分的放大镜头上。经棱镜折射到平镜上来，再由平镜反射到乳白毛玻璃的镜屏上，试验人员从而可清晰地看到炉内试样随温度变化而产生的收缩、膨胀、钝化及完全球化的投影图像。4、电气部分：采用智能温控仪AL810进行控制，使其升温速度得到很好的保证，具体操作详见其使用说明书。1（二）仪器工艺1、测定烧结温度：①目测法：原沙颗粒在开始烧结时，表面及内部易熔成份熔融，颗粒间发生粘结现象，冷却后砂粒不再分开，表面光亮。据此确认为烧结点温度。②图像收缩法：在高温时，由于原子运动引起的颗粒间接触处数量和质量的变化称为烧结，这导致了系统的致密和强固。此时伴有体积（或局部）的微小收缩。当图像出现收缩时，该温度即可确认为烧结起始温度。2、测耐火度（熔融温度）：当材料熔融时，物体已不能保持原来的形状，从而在该温度下轮廓形状发生了很大的变化，原来投影呈矩形状，直角钝化，由矩形变成半球形。当出现钝化，图形变圆时的温度即可确认为熔融温度或耐火度。四、仪器的使用与调整仪器出厂时，各部分已作调整，使用时只需按下列程序进行安装操作。（一）仪器主体：1、把投影装置、钼丝炉、聚光镜安装在三角形导轨上，使投影装置前端镜面至炉壳中心距离为260㎜，调正钼丝炉与聚光镜筒的高度，使三个部件通光部分在同一光轴线上，使光源能在投影屏上清楚地反映出一个亮圈，亮圈尺寸为70×70。2、因钼丝在高温下极易氧化，钼丝炉要采用惰性气体保护，该炉采用氩气保护。氩气连接线路见图三。在升温时，先要接通氩气，在开始的几十分钟里，将氩气流量计调至刻度40处，以后，可将流量减小至刻度20处一直将电炉温降至室温，都要使氩气接通。为保证炉管内密封料不致烧损，升温时要接通钼丝炉两端冷却水，炉温达700℃之前，冷却水流量要少一些，700～1700℃时，水流量要大一些，使水温能保持在室温50℃即可。3、试样放置：升温前，将制样器作好的试样放在陶瓷片或铂片2上，缓慢推入炉膛中心。当用目测方法测试烧结点时，只须将瓷片在需要的温度时徐徐推入炉膛中心即可。4、将试样推入炉膛后，打开光源，使光源灯丝图像中心全部照在试样上，在投影屏上清晰现出试样投影像即可。5、使用投影装置观察炉内试样时，在升温前可将电炉与光源、投影装置调正在一条光轴线上，以得到清晰的投影图像。也可使投影物镜筒沿筒作前后调正。在升温过程中就不要再调正，否则就使图像失去了对比依据。调正方法。①当出现偏左或偏右时，调正电炉的升降手柄使其上下移动，便可使图像停留在中间正确的位置。②当出现偏上或偏下时，调正电炉的前后位置（与光轴垂直方向）转动小手柄便可使电...
