第2章第5节脉冲阶梯调制发射机VIP免费

第2章第5节脉冲阶梯调制发射机_第1页
1/47
第2章第5节脉冲阶梯调制发射机_第2页
2/47
第2章第5节脉冲阶梯调制发射机_第3页
3/47

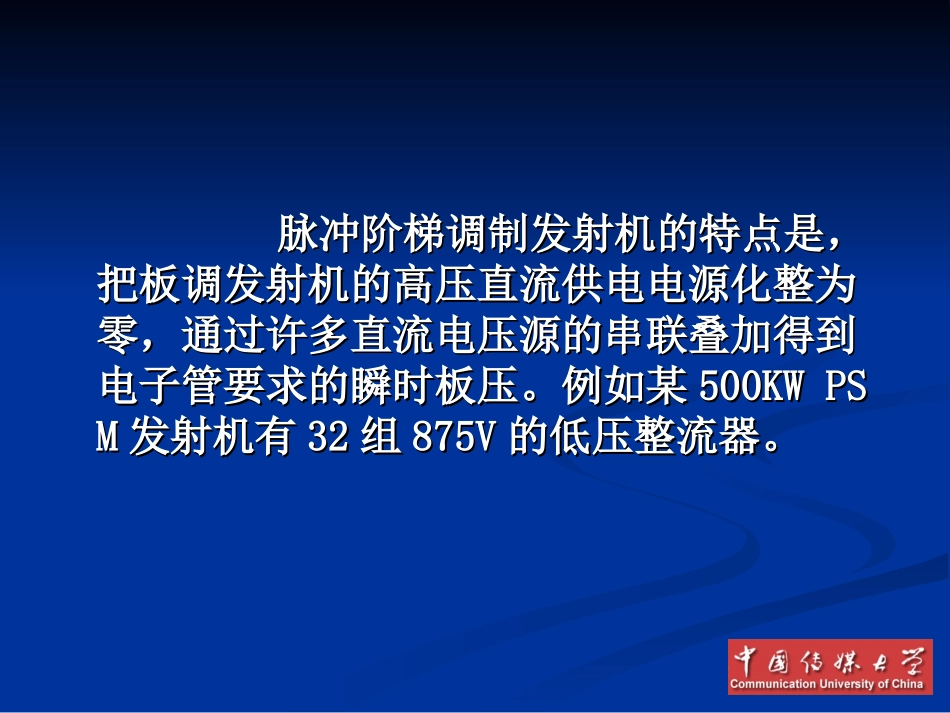

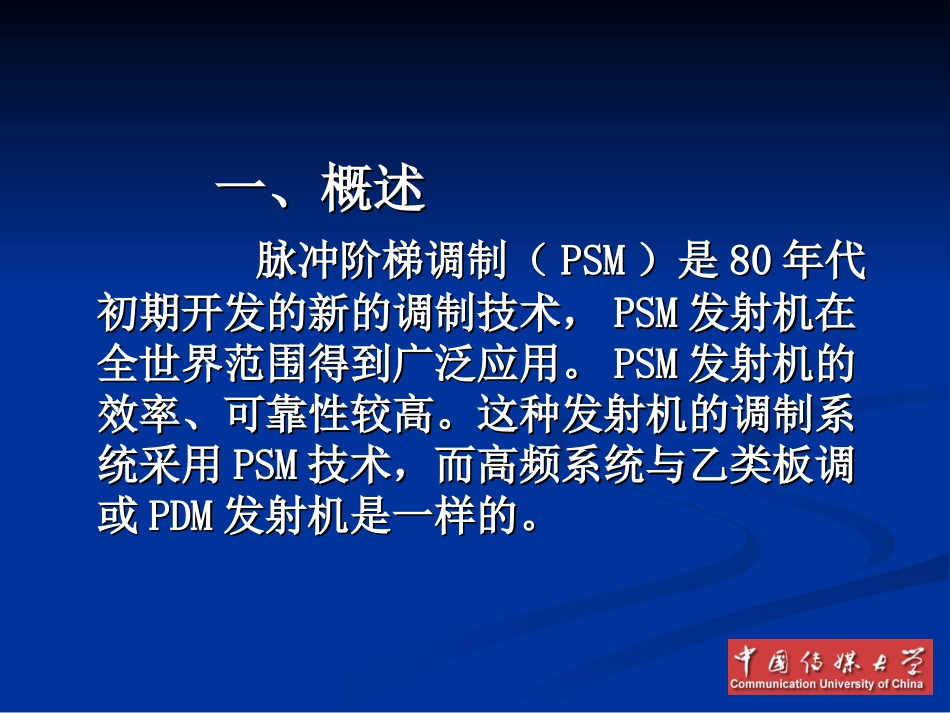

第五节第五节脉冲阶梯调制发射机脉冲阶梯调制发射机中国传媒大学信息工程学院中国传媒大学信息工程学院一、概述一、概述脉冲阶梯调制(脉冲阶梯调制(PSMPSM)是)是8080年代年代初期开发的新的调制技术,初期开发的新的调制技术,PSMPSM发射机在发射机在全世界范围得到广泛应用。全世界范围得到广泛应用。PSMPSM发射机的发射机的效率、可靠性较高。这种发射机的调制系效率、可靠性较高。这种发射机的调制系统采用统采用PSMPSM技术,而高频系统与乙类板调技术,而高频系统与乙类板调或或PDMPDM发射机是一样的。发射机是一样的。脉冲阶梯调制发射机的特点是,脉冲阶梯调制发射机的特点是,把板调发射机的高压直流供电电源化整为把板调发射机的高压直流供电电源化整为零,通过许多直流电压源的串联叠加得到零,通过许多直流电压源的串联叠加得到电子管要求的瞬时板压。例如某电子管要求的瞬时板压。例如某500KWPS500KWPSMM发射机有发射机有3232组组875V875V的低压整流器。的低压整流器。在载波状态,有在载波状态,有1616组低压整流组低压整流器相串联给出器相串联给出14KV,14KV,在在100%100%调幅峰点瞬间,调幅峰点瞬间,3232组低压整流器相串联给出组低压整流器相串联给出28KV28KV的电压的电压,,在在100%100%调幅谷点瞬间,所有的低压整流器调幅谷点瞬间,所有的低压整流器均不参与串联,给出均不参与串联,给出0V0V的电压。的电压。在载波状态,串联叠加的电压源在载波状态,串联叠加的电压源数量对某一部发射机来说是确定的,它受数量对某一部发射机来说是确定的,它受一固定直流电压经一固定直流电压经A/DA/D转换后的数字信号转换后的数字信号控制。因此,人为调整该固定直流电压,控制。因此,人为调整该固定直流电压,就能改变载波状态串联叠加的电压源数量。就能改变载波状态串联叠加的电压源数量。在调制状态,音频调制信号与上在调制状态,音频调制信号与上述的固定直流信号相叠加,经述的固定直流信号相叠加,经A/DA/D转换后转换后变为控制信号,与音频对应,在不同的时变为控制信号,与音频对应,在不同的时刻,有相应不同数量的直流电压源相叠加,刻,有相应不同数量的直流电压源相叠加,给出相应不同的直流电压。因此,串联叠给出相应不同的直流电压。因此,串联叠加后的电压是具有直流电压分量、变化分加后的电压是具有直流电压分量、变化分量的包络与调制信号变化规律相同的阶梯量的包络与调制信号变化规律相同的阶梯波。波。阶梯波经低通滤波器滤波后,为阶梯波经低通滤波器滤波后,为高频被调级提供所需的直流板压和相应的高频被调级提供所需的直流板压和相应的调制电压,最后进行如常的板极调幅。调制电压,最后进行如常的板极调幅。阶梯电压波形阶梯电压波形PSMPSM发射机将高压主整电源与调幅器合发射机将高压主整电源与调幅器合二为一,提供阶梯电压的装置称为二为一,提供阶梯电压的装置称为PSMPSM调调制器,制器,阶梯电压的直流分量转化为高频阶梯电压的直流分量转化为高频载波功率,音频分量转化为高频边带功率。载波功率,音频分量转化为高频边带功率。因此,载波功率和边带功率全部来源于因此,载波功率和边带功率全部来源于PSPSMM调制器。调制器。二、二、基本原理基本原理PSMPSM发射机构成原理图发射机构成原理图PSMPSM开关放大器由开关放大器由NN个独立的电压源组成个独立的电压源组成(例如(例如N=32N=32),为高频末级(被调级)提),为高频末级(被调级)提供载波电压与调制电压。在载波状态,有供载波电压与调制电压。在载波状态,有半数的电压源半数的电压源N/2=16N/2=16以串联形式接通,以串联形式接通,输出输出EEaa=E=EaTaT=14KV=14KV;在有调制信号时,;在有调制信号时,PSMPSM开关放大器输出电压的变化范围为开关放大器输出电压的变化范围为0-28K0-28KVVPSMPSM开关放大器原理图开关放大器原理图PSMPSM开关放大器原理图开关放大器原理图经整流和滤波后得到的经整流和滤波后得到的3232个独立电个独立电压源的接通或断开,受压源的接通或断开,受3232个电子开关控制,个电子开关控制,而电子开关的通断受固定直流和音频信号而电子开关的通断...
