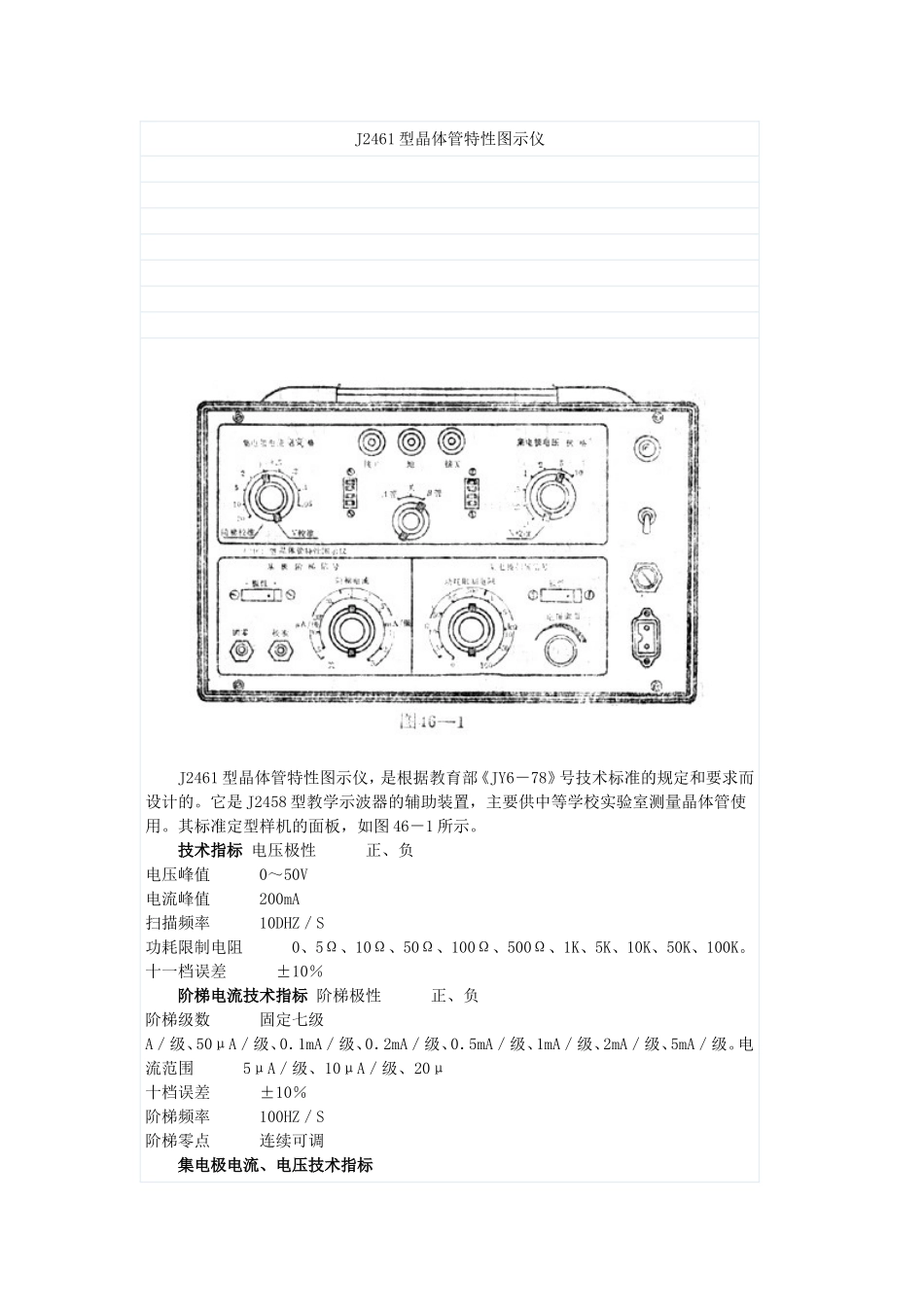

J2461型晶体管特性图示仪J2461型晶体管特性图示仪，是根据教育部《JY6－78》号技术标准的规定和要求而设计的。它是J2458型教学示波器的辅助装置，主要供中等学校实验室测量晶体管使用。其标准定型样机的面板，如图46－1所示。技术指标电压极性正、负电压峰值0～50V电流峰值200mA扫描频率10DHZ／S功耗限制电阻0、5Ω、10Ω、50Ω、100Ω、500Ω、1K、5K、10K、50K、100K。十一档误差±10％阶梯电流技术指标阶梯极性正、负阶梯级数固定七级A／级、50μA／级、0．1mA／级、0．2mA／级、0．5mA／级、1mA／级、2mA／级、5mA／级。电流范围5μA／级、10μA／级、20μ十档误差±10％阶梯频率100HZ／S阶梯零点连续可调集电极电流、电压技术指标集电极电流0．05mA／格、0．1mA／格、0．2mA／格、0．5mA／格、1mA／格、2mA／格、5mA／格、10mA／格、20mA／格。九档误差±10％集电极电压0．1V／格、0．2V／格、0．5V／格、1V／格、2V／格、5V／格。10V／格。七档误差±10％其他技术指标输出校准电压：Y轴500mVPP±5％X轴500mVpp±5％外接示波器要求：Y轴输入灵敏度≤100mV／格输入电阻1MΩX轴输入灵敏度≤100mV／格输入电阻1MΩ使用条件：温度－10℃～＋40℃相对湿度≤85％（30℃）使用电源220V±10％50HZ±2工作时间连续8小时其他：功率消耗20VA（满载时）重量3Kg外形尺寸250×155×110（mm）3晶体管的特性曲线可以用逐点测试数据进行描绘例如，测试三极管的输出特性曲线，测试线路如图46－2。调节RB电阻，确定IB＝IB1，变化电位器W，使Uc从零逐点变化到Ec，记下对应的IC值，可画出IB1时UC、Ic曲线。再调节RB电阻，确定IB＝IB2，逐点测试UC、IC值，可画出在IB2下的UC、IC曲线。如此重复，就可画出三极管在不同IB值时的输出特性曲线簇。显然，这种测试方法速度太慢，而且在测量极限参数时还易损坏晶体管。如果EC值随时间连续变化，那么Uc与IC也将按特性随时间变化。把变化的UC和IC通过一定线路分别加到示波器水平和垂直输入端，即可在荧光屏上显示出一条输出特性曲线。如果在Ec随时间每变化一次后，IB自动变化一个数值，则可显示出一簇输出特性曲线。这样能瞬间将三极管的输出特性曲线簇显示出来。测试数值在接近极限参数时是瞬时作用的，不会损坏晶体管。J2461型晶体管特性图示仪工作原理晶体管特性图示仪就是能自动显示晶体管特性曲线的仪器。J2461型晶体管特性图示仪测试三极管的原理方框图如图46－3所示。阶梯波发生器产生固定七阶的阶梯波电流，每一阶梯代表一定的基极电流值IB。扫描发生器产生100赫正弦半波式脉动变化电压EC，在一个阶梯时间内变化一次，两者对应关系如图46－4。这样，每个阶梯电流时，三极管的集电极电压UC和集电极电流IC将按其特性随时间变化，由集电极电压取样电阻及电流取样电阻取出，送到示波器X及Y输入端，示波器荧光屏上就可显示出三极管的输出特性曲线簇。当示波器的垂直系统和水平系统灵敏度被校准后，就可根据被显示的特性曲线读取被测晶体管的参数。图46－3中除示波器外。其他各部分组成J2461型晶体管特性图示仪。集电极扫描电压发生器电路主要可分为集电极扫描电压发生器、基极阶梯波发生器、电源等三部分。集电极扫描电压直接采用50赫市电、经全波整流后得到100赫半波正弦脉动电压，线路比较简单。电源变压器B1，将220伏、60赫市电降压后，从3、4、5端引出45伏交流电压，用全波整流得到100赫脉动电压，然后通过大功率三极管BG33组成的射极跟随器输出。W3电位器用来调节输出电压幅度。当电位器向减值方向转时，基极接地，射极跟随器输出为零。当电位器向上调时，输出脉动电压幅度增加。电压极性由K1开关换转。扫描电压经开关K4接入功耗限制电阻，再经测试转换开关K7加到管座A或管座B上。同时从分压电阻R82～R88上取得一定的电压输送到外接示波器X放大器，用作扫描电压显示。基极阶梯波发生器电路主要可分为集电极扫描电压发生器、基极阶梯波发生器、电源等三部分。阶梯波发生器由触发器，阶梯波形成器及阶梯波放大器三部分组成。其方框图如图46－6所示、触发器将50赫正弦电压转换成为100赫正极性窄脉冲。主要由BG3脉冲形成管，BG6倒相放大管组成。来自变压...
