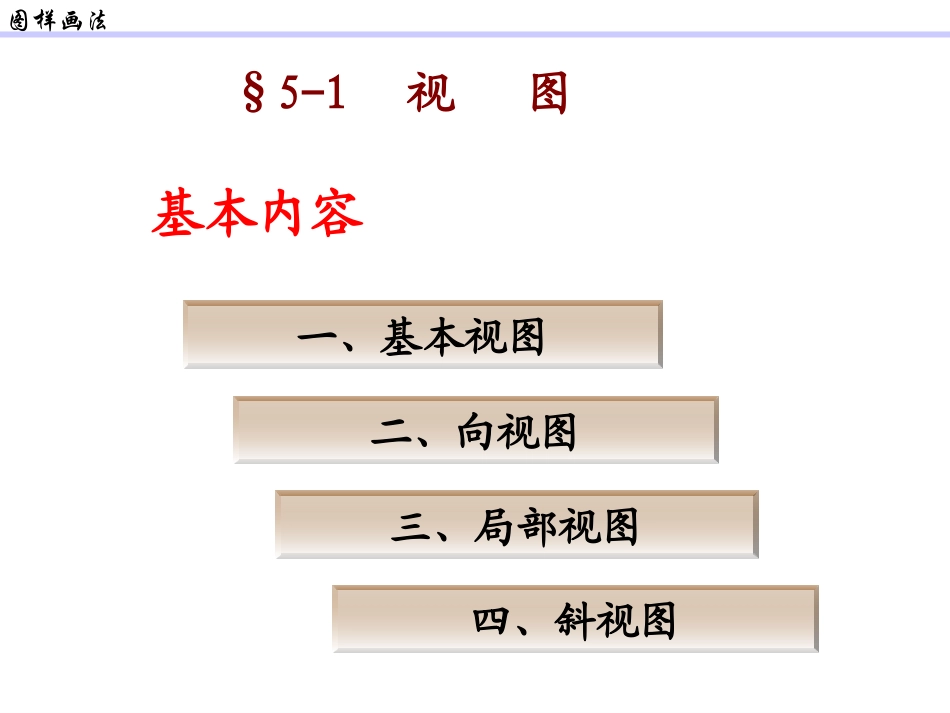

第五章图样画法第五章图样画法•§5-1视图•§5-3断面图•§5-2剖视图•§5-4其它常用表达方法•§5-5表达方法综合举例§5-1视图基本内容二、向视图三、局部视图四、斜视图一、基本视图图样画法一、基本视图右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射⒉六个投影面的展开主视俯视左视右视后视仰视除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长AA不是所有的基本视图都需要画仅画出四个基本视图二、向视图向视图是可自由配置的视图※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF按基本位置配置三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。局部视图的范围用波浪线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。ABCCAB超界！局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。CBAACB被表达部分结构完整，且其投影轮廓是封闭的，可以不画波浪线。图样画法四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。AA斜视图的画法画斜视图的注意事项：斜视图通常按向视图的配置形式配置。允许将斜视图旋转配置，但需在斜视图上方注明。A5.2剖视图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸。解决办法？采用剖视图1.剖视的概念2.剖视图的画法和标注3.画剖视图应注意的问题1.全剖视图2.半剖视图3.局部剖视图1.单一剖切面2.两个或两个以上相互平行的剖切平面3.几个相交的剖切平面一、剖视图基本知识三、剖切面的种类二、剖视图种类图样画法一、剖视图的基本知识⒈剖视的概念假想用一剖切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。2.剖视图的画法确定剖切面的位置想象哪部分移走了？剖面区域的形状？哪些部分投射时可看到？在剖面区域内画上剖面符号。虚线不画AAA-A3.剖视图的标注②剖切符号:表示剖切面起、迄和转折位置及投射方向。③剖视图的名称。标注内容：①剖切线：指示剖切面的位置(细单点长画线)。一般情况下可省略。4.画剖视图的注意事项①剖切平面的选择：通过机件的对称面或轴线且平行或垂直于投影面。②剖切是一种假想，其它视图仍应完整画出，并可取剖视。③剖切面后方的可见部分要全部画出。④在剖视图上已经表达清楚的结构,在其它视图上此部分结构的投影为虚线时,其虚线省略不画。但没有表示清楚的结构，允许画少量虚线。⑤对于金属材料，其剖面符号为与主要轮廓或剖面区域的对称线成45°角的细实线；同一物体的各个剖面区域，其剖面线画法应一致。⑥当剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略箭头；若剖切面与物体的对称面重合，则可以不标注。剖面符号⒌几种结构不同的零件的剖视A-AAABBBB-CC-CC剖视图中易漏画线示例正确错误立体图图样画法二、剖视的种类及适用条件1.全剖视用剖切面完全地剖开物体所得的剖视图。外形较简单，内形较复杂，而图形又不对称时。适用范围：AAA－A全剖视图的标注方法与前面相同⒉半剖视不能表达外形AAA—A存在什么问题？解决办法：以对称线为界，一半画视图，一半画剖视。半剖视已表达清楚的内形虚线不画A—ABB适用范围：内、外形都需要表达，而形状又基本对称时。AAA－AB－BBB3.局部剖用剖切平面局部地剖开物体所得的剖视图。AAA－AB－B全剖视图会破坏机件外形，而半剖视图仅适合对称的机件，采用局部剖既可以保留外形，也可以看到机件内部。图样画法局部剖视图一般不标注适用范围：局部剖是一种较灵活的表示方法，适用范围较广。①只有局部内形...
