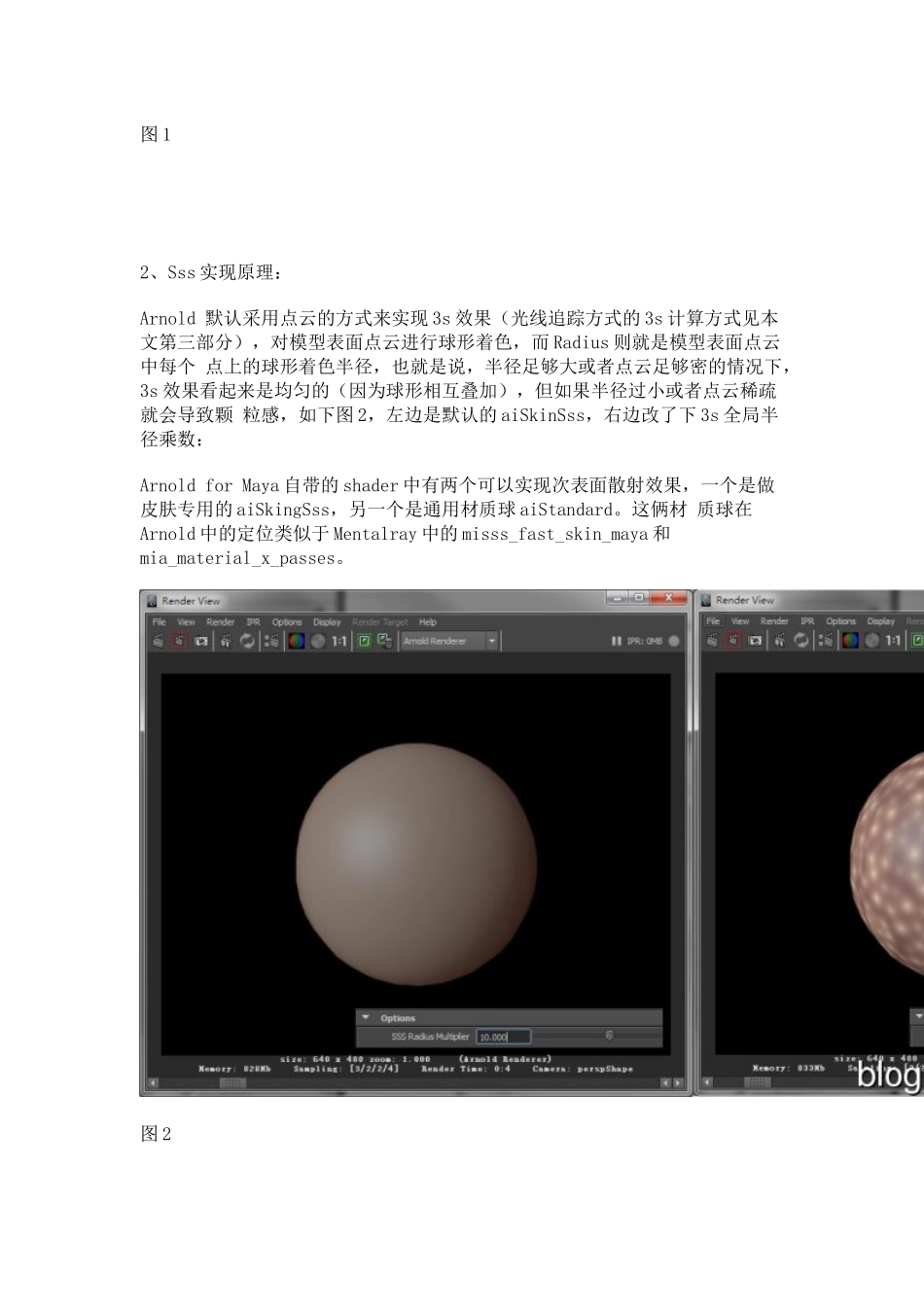

Arnold3s材质详细使用教程直线网www.linecg.com一、先讲aiSkinSssshader：1、AiSkinSss的参数面板：AiSkinSss的参数并不算多，使用一段时间后觉得其设计思路非常清晰，很容易就能知道参数设置的意义及用法，下图1是AiSkinSss的参数面板及个人注释：图12、Sss实现原理：Arnold默认采用点云的方式来实现3s效果（光线追踪方式的3s计算方式见本文第三部分），对模型表面点云进行球形着色，而Radius则就是模型表面点云中每个点上的球形着色半径，也就是说，半径足够大或者点云足够密的情况下，3s效果看起来是均匀的（因为球形相互叠加），但如果半径过小或者点云稀疏就会导致颗粒感，如下图2，左边是默认的aiSkinSss，右边改了下3s全局半径乘数：ArnoldforMaya自带的shader中有两个可以实现次表面散射效果，一个是做皮肤专用的aiSkingSss，另一个是通用材质球aiStandard。这俩材质球在Arnold中的定位类似于Mentalray中的misss_fast_skin_maya和mia_material_x_passes。图2从图2可以看到，左边的3s效果感觉深入皮肤很深，右边的3s效果变浅很多，如果是希望做成右边的浅3s效果，又不想颗粒感太强，需要调节物体shape节点下的SSSSampleSpacing(3s点云采样间距)参数，该参数默认是0.1。我们刚才把全局半径缩小了10倍，那么为了实现同样光滑的结果，可以把SSSSampleSpacing也减小10倍，如图3图33、关于三层次表面散射分量的关系：ShallowScatter、MidScatter、DeepScatter，实际上是同样的东西，可以理解aiSkinSss材质球包含三层次表面散射，区别就在于可以定义不同的Radius，通过改变Radius，可以把ShallowScatter变成DeepScatter，DeepScatter变成MidScatter，等等。下图4中三层sss半径完全一致，分别给了R、G、B纯色，结果能够一定程度解释三层sss的关系：图44、关于PrimaryReflection和SecondaryReflection的关系：实际上就是两套反射与高光，比一套放射与高光更多控制而已，能做出比一套反射与高光更细腻的效果，例如一套采用光滑反射，另一套采用模糊反射等等。注意在Arnold中“高光”包含了传统意义上的高光以及Skydomelight作为HDR环节贴图的反射。Arnold中的“反射”更多指的是场景物体见的反射。5、关于AOV(RenderPass)及合成：AiSkinSss可以很方便的输出后期合成所必须的aov，包含了三层3s分量、两层反射-高光分量，一层直接漫反射照明分量和一层间接漫反射照明分量，见图5：图5AiSkinSss输出AOV并在Nuke中的合成测试如图6：图6从图6可见直接渲染图与AOV通道合成后的效果几乎无差别，合成师只要根据效果增加校色节点继续加工即可。附aiSkinSss材质球测试渲染的图7-9，记住两张图中不仅有3s效果，同样有diffuse、reflection和specular。图7:SSSRadiusMultiplier=1.5图8：SSSRadiusMultiplier=4.5图9：SSSRadiusMultiplier=9二、再讲aiStandard：1、参数及释疑如果说aiSkinSssshader是arnold中专门用来做高可控性3s的材质的话，那么aiStandard就是兼职来做点带3s效果的材质球。AiStandardshader中有关3s的参数很少，基本上就是aiSkinSss中三层3s分量的简化版，如图10：图10表面上参数是少，不过要注意的是Radius参数有RGB三个值，分别对应aiSkinSssshader中的shallowScatter、MidScatter和DeepScatter，也就是三个3s分量的半径！这三层3s在aiStardard材质球中也只有半径这个参数可以单条了，其他的例如Weight和Color参数，都是共用的，因此这个材质球不如aiSkinSss能调的那么细，但是调一般的带3s属性的简单物体足够了。高半径（高透度）测试如图11：图11接着我尝试用aiStandard材质球尽可能的模拟aiSkinSss材质球的效果，对比见下图12：图12:左图渲染时间4分21，右图渲染时间1分44可见aiSkinSss实现的效果在颜色上还是细腻一些，不过aiStandard已经能做到比较接近。2、关于AOV：AiStandard的aov中针对3s效果的通道只有“sss”一个，图我就不截了,参考图5的aov面板，因此在后期合成灵活性上不如aiSkinSss——当然这仅仅说的是制作3s效果。三、光线追踪方式的3s计算方法Arnold中还存在另一种计算漫反射3s效果的方法，即BidirectionalScatteringSurfaceReflectanceDistributedFunction...
