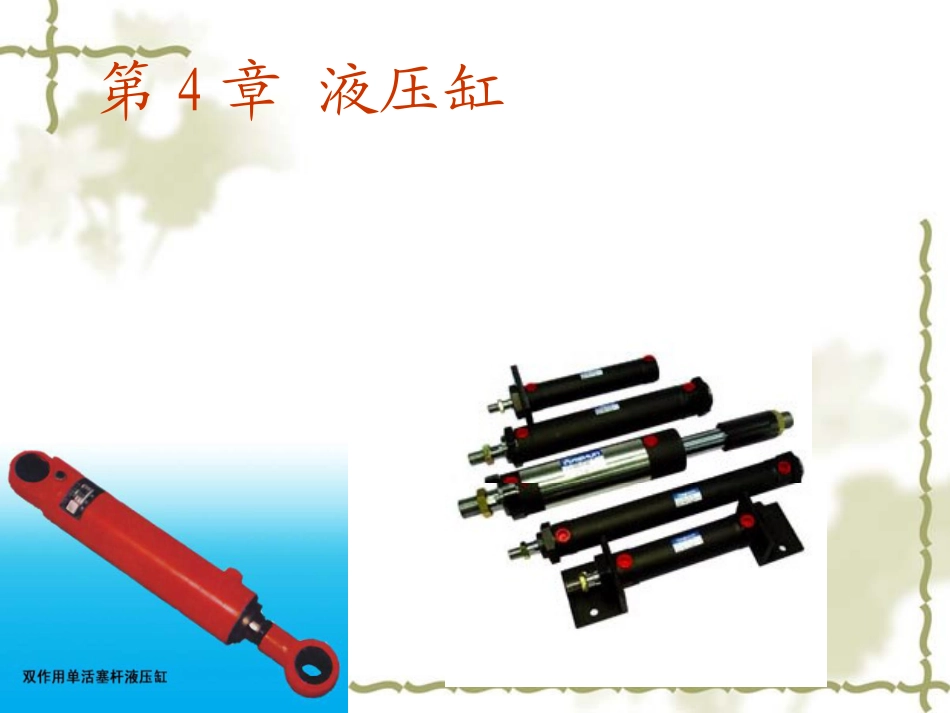

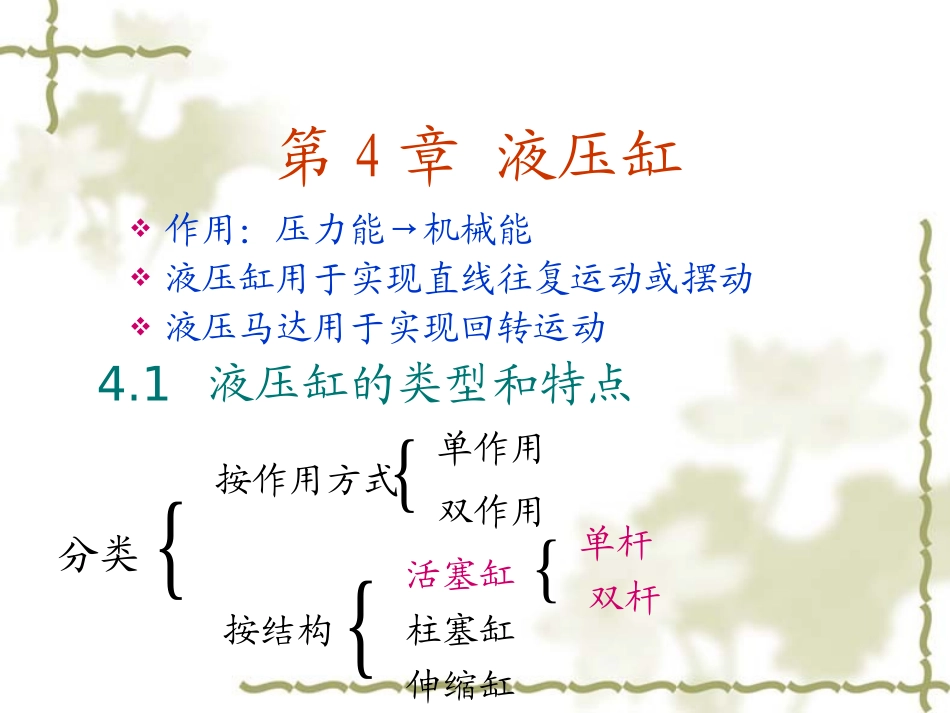

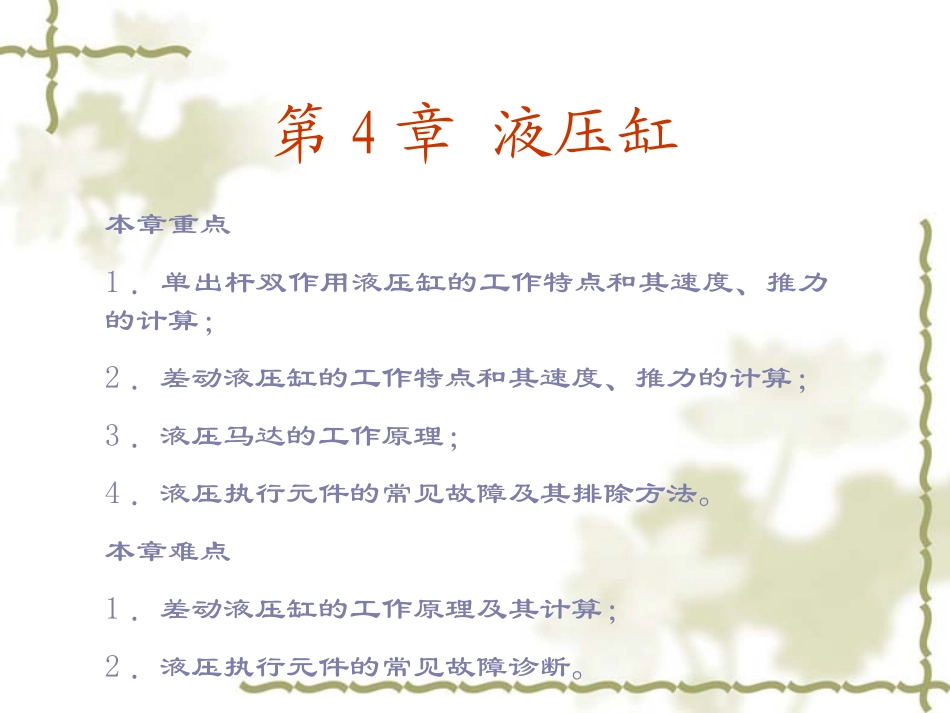

第4章液压缸本章重点1．单出杆双作用液压缸的工作特点和其速度、推力的计算；2．差动液压缸的工作特点和其速度、推力的计算；3．液压马达的工作原理；4．液压执行元件的常见故障及其排除方法。本章难点1．差动液压缸的工作原理及其计算；2．液压执行元件的常见故障诊断。第4章液压缸第4章液压缸作用：压力能→机械能液压缸用于实现直线往复运动或摆动液压马达用于实现回转运动活塞缸单杆双杆柱塞缸伸缩缸4.1液压缸的类型和特点分类{单作用双作用{按作用方式按结构{{4.1.1活塞式液压缸1.双杆活塞缸结构：缸体、活塞、活塞杆、密封、缸盖等（1）结构特点：两侧有效工作面积相等。mmppdDApApFF))((4)(21222121)(42221dDqAqvvvv1.双杆活塞缸（2）基本参数：（3）应用职能符号：l——活塞有效工作行程。（4）安装方式缸固定L=3l杆固定L=2l{两个方向力和速度一样的场合。双杆活塞缸安装方式：缸体固定－工作台往复运动范围为活塞有效行程的三倍，（占地面积较大）。常用于小型设备。活塞杆固定－工作台往复运动的范围为活塞有效行程的两倍（活塞杆固定，缸筒与工作台相连，进出油口可以做在活塞杆的两端（油液从空心的活塞杆中进去）。也可以做在缸筒的两端（需用软管连接）。动力由缸筒传出。常用于中、大型设备上。缸体固定L=3lL活塞杆固定杆固定时、缸移动{软管空心杆L=2lL实心双单杆液压缸（动画）空心双单杆液压缸2.单杆活塞液压缸结构：缸体、活塞、活塞杆、密封、缸盖等2.单杆活塞液压缸工作原理：因两侧有效作用面积或油液压力不等，活塞在液压力的作用下，作直线往复运动。无杆腔进油腔回油腔有杆腔单活塞杆式液压缸特点：往复运动速度不同－常用于实现机床的快速退回和慢速工作进给。两端面积不同，输出推力不相等。无杆腔吸油时－工作进给运动（克服较大的外负载）。有杆腔进油时－驱动工作部件快速退回运动（只克服摩擦力的作用）。工作台运动范围等于活塞杆有效行程的两倍职能符号：单杆单作用活塞缸单杆双作用活塞缸双向液压驱动单向液压驱动，回程靠外力。基本参数1）推力式中：p1——进油压力p2——回油压力mDpdDp]4)44([22221mApApF)(22111mdDpDp)]44(4[22221mApApF)(12212mpdppD]4)(4[22212mpdppD]4)(4[122122）速度特点：同样qV，v1F2。4.应用：往返运动速度及推力不同的场合。2114DqAqvvv)(42222dDqAqvvv例：液压刨床差动推力：速度：22134dqAqAAqvvvv杆21vvvqqq322311vAqvAqvv3231vAqvAv)(213AAvqv特点：v3>v1；F3
