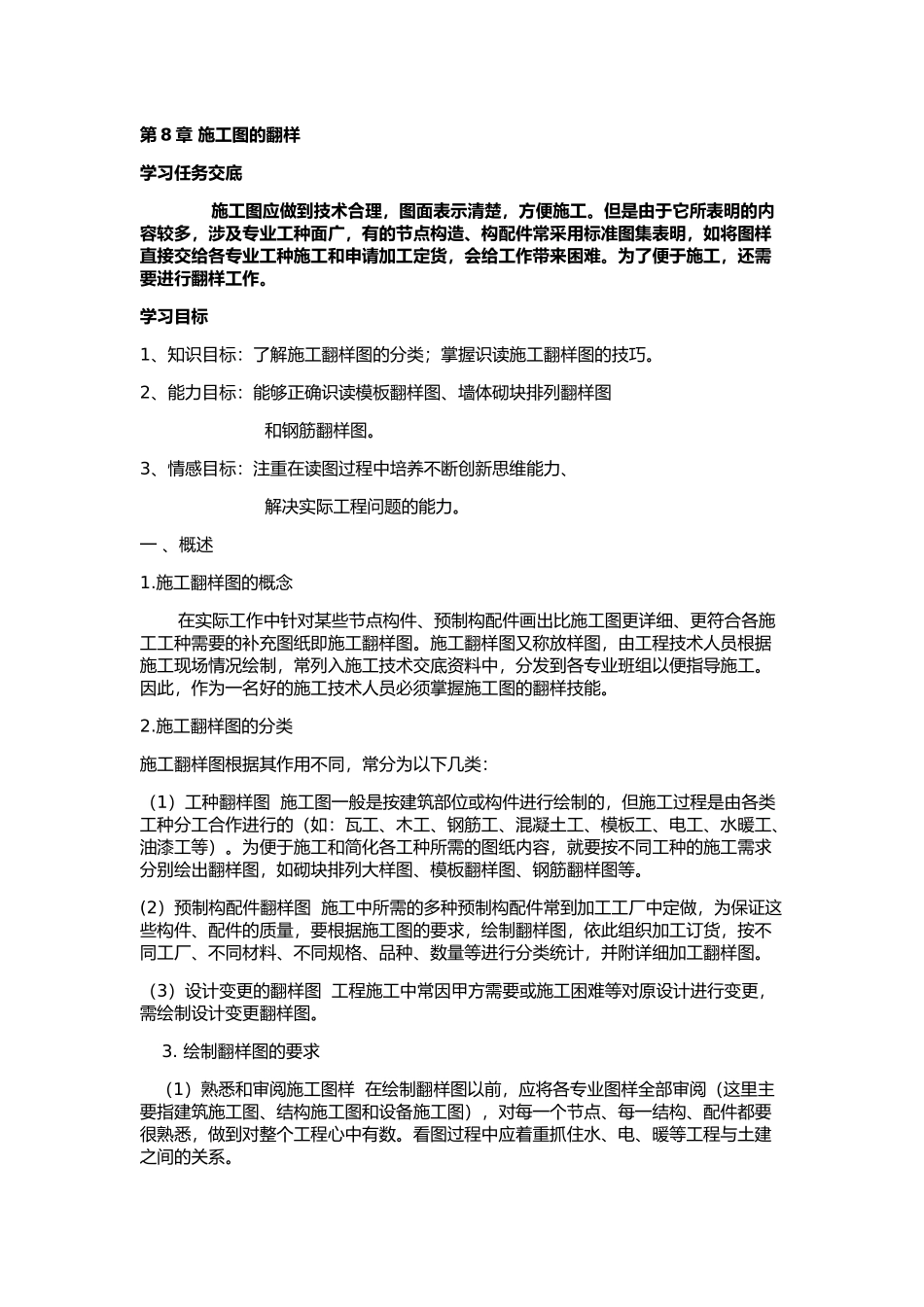

第8章施工图的翻样学习任务交底施工图应做到技术合理，图面表示清楚，方便施工。但是由于它所表明的内容较多，涉及专业工种面广，有的节点构造、构配件常采用标准图集表明，如将图样直接交给各专业工种施工和申请加工定货，会给工作带来困难。为了便于施工，还需要进行翻样工作。学习目标1、知识目标：了解施工翻样图的分类；掌握识读施工翻样图的技巧。2、能力目标：能够正确识读模板翻样图、墙体砌块排列翻样图和钢筋翻样图。3、情感目标：注重在读图过程中培养不断创新思维能力、解决实际工程问题的能力。一、概述1.施工翻样图的概念在实际工作中针对某些节点构件、预制构配件画出比施工图更详细、更符合各施工工种需要的补充图纸即施工翻样图。施工翻样图又称放样图，由工程技术人员根据施工现场情况绘制，常列入施工技术交底资料中，分发到各专业班组以便指导施工。因此，作为一名好的施工技术人员必须掌握施工图的翻样技能。2.施工翻样图的分类施工翻样图根据其作用不同，常分为以下几类：（1）工种翻样图施工图一般是按建筑部位或构件进行绘制的，但施工过程是由各类工种分工合作进行的（如：瓦工、木工、钢筋工、混凝土工、模板工、电工、水暖工、油漆工等）。为便于施工和简化各工种所需的图纸内容，就要按不同工种的施工需求分别绘出翻样图，如砌块排列大样图、模板翻样图、钢筋翻样图等。(2）预制构配件翻样图施工中所需的多种预制构配件常到加工工厂中定做，为保证这些构件、配件的质量，要根据施工图的要求，绘制翻样图，依此组织加工订货，按不同工厂、不同材料、不同规格、品种、数量等进行分类统计，并附详细加工翻样图。（3）设计变更的翻样图工程施工中常因甲方需要或施工困难等对原设计进行变更，需绘制设计变更翻样图。3.绘制翻样图的要求（1）熟悉和审阅施工图样在绘制翻样图以前，应将各专业图样全部审阅（这里主要指建筑施工图、结构施工图和设备施工图），对每一个节点、每一结构、配件都要很熟悉，做到对整个工程心中有数。看图过程中应着重抓住水、电、暖等工程与土建之间的关系。例如各种管道穿墙留洞的大小及标高。在结施或建施中是否标出，标注尺寸是否相符，土建与安装之间前后是否有矛盾，特别是门窗洞口、梁、柱等的轴线、编号、数量是否对应。（2）熟悉施工方案、施工规范翻样图要与工程的施工方案一致并符合各工种的搭接顺序，因此在绘翻样图前必须熟悉、掌握工程的施工方法和施工顺序，分清各种构配件哪些是预制，哪些由现场加工，哪些由工厂加工，然后按施工方案的规定和要求画出翻样图。翻样图要与施工规范相适应，因此绘制前必须认真阅读施工规范。（3）了解材料供应情况充分进行市场调查，了解材料供应情况，以便根据材料的规格和供应的实际情况，对原来的设计进行核对和修改。（4）仔细阅读图样会审记录和设计变更仔细阅读图样会审记录和设计变更，根据设计变更情况及时绘制出变更大样图，以指导施工。二、模板翻样图1.模板翻样的图示内容及绘制模板翻样图是供木工制作和安装模板及计算工程材料用量的图样。图中只画出构件外形的全貌，注明外形尺寸、关键部位的标高，特别要注明梁、板的底面标高，以及预留孔洞、预埋件、插筋等情况，构件中的钢筋配置一律不画出。模板翻样图应以图示为主，尽量减少文字说明。下面介绍几种常用模板翻样图：（1）基础结构模板翻样图画在同一张图样上，使它清楚地表明基础的形状、尺寸、标高、构造情况及基础与定位轴线的位置关系。对于基础砖墙和首层墙、柱、楼梯下的小基础，在模板图中均应画出。（2）楼层结构模板翻样图楼层结构模板翻样图包括平面图、立面图和断面详图。图10-1是某工程楼层结构模板翻样图。图10-1某工程楼层结构模板翻样图1）模板结构平面图中，下层梁的轮廓线用中粗虚线表示，本层楼面轮廓线用粗实线表示，被剖切到柱子涂成黑色。2）为表明现浇钢筋混凝土结构梁、板、柱的连接情况及其它们的断面形状和尺寸，常画出断面详图，如图10-1中框架的断面图。对于框架结构一般采用沿横向作剖切，画出梁、板、柱的横向框架架立面图，同时画出其它断面详图。3）在模板翻样图中，应标注各结构构...
