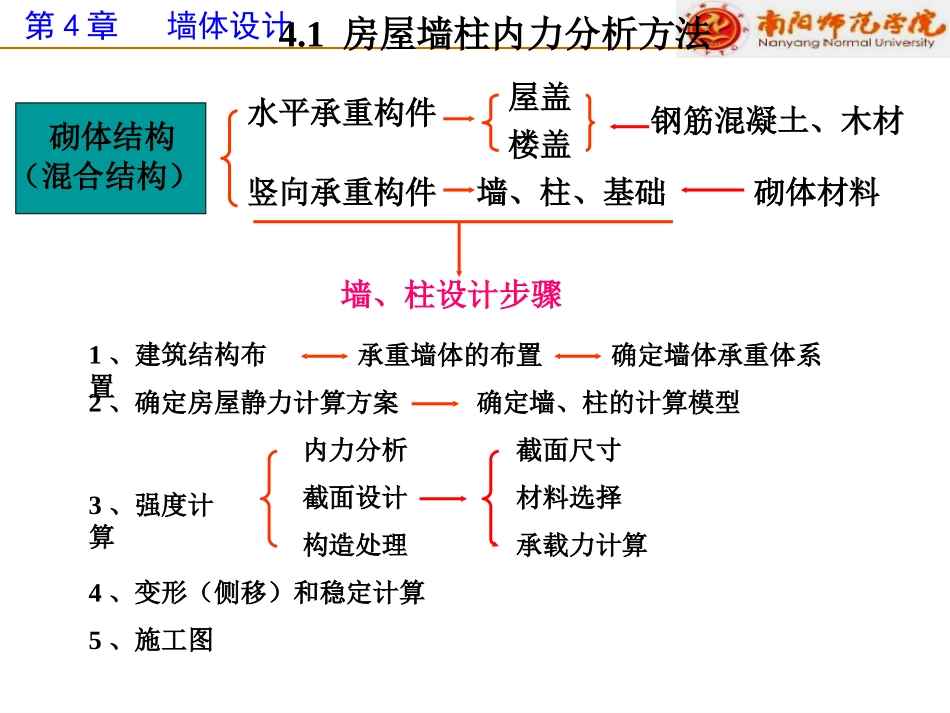

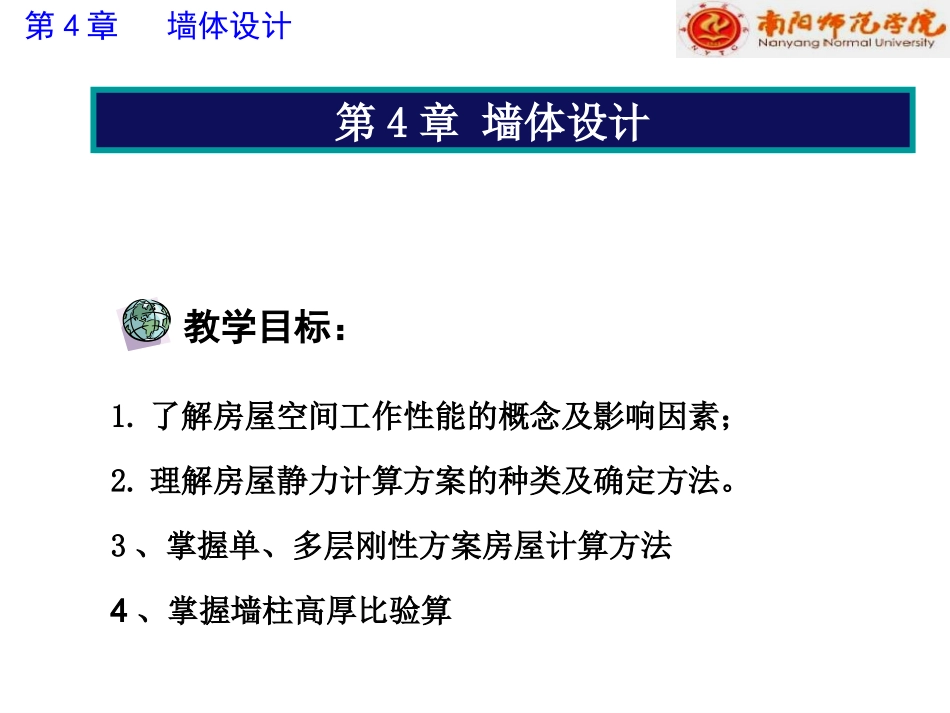

第4章墙体设计1.了解房屋空间工作性能的概念及影响因素；2.理解房屋静力计算方案的种类及确定方法。3、掌握单、多层刚性方案房屋计算方法4、掌握墙柱高厚比验算第4章墙体设计教学目标：第4章墙体设计房屋静力计算方案的种类及确定方法、单层、多层刚性方案房屋计算方法墙柱高厚比验算。重点难点房屋空间工作性能的概念及影响因素。第4章墙体设计水平承重构件竖向承重构件屋盖楼盖钢筋混凝土、木材墙、柱、基础砌体材料砌体结构（混合结构）1、建筑结构布置承重墙体的布置确定墙体承重体系2、确定房屋静力计算方案确定墙、柱的计算模型3、强度计算内力分析截面设计构造处理4、变形（侧移）和稳定计算5、施工图截面尺寸材料选择承载力计算墙、柱设计步骤4.1房屋墙柱内力分析方法第4章墙体设计第第44章墙体设计章墙体设计结构的整体稳固性是指当结构发生局部破坏时，不引发大范围倒塌的的性能，也称为鲁棒性。结构设计安全控制应从四个方面入手：1.结构方案；2.内力分析；3.截面计算；4.连接构造。4.1.1砌体结构的整体稳固性第4章墙体设计第第44章墙体设计章墙体设计1.横墙承重当房屋开间不大(一般为3～4.5m)，横墙间距较小，将楼(或屋面)板直接搁置在横墙上的结构布置称为横墙承重方案：房间的楼板支承在横墙上，纵墙仅承受本身自重。横墙承重方案的荷载主要传递路线为：楼（屋）面板→横墙→基础→地基。纵墙门窗开洞受限较少、横向刚度大、抗震性能好。适用于多层宿舍等居住建筑以及由小开间组成的办公楼。4.1.2混合结构房屋的结构布置第4章墙体设计第第44章墙体设计章墙体设计第4章墙体设计6.16.1混合结构房屋的结构布置混合结构房屋的结构布置2.纵墙承重对于要求有较大空间的房屋(如厂房、仓库)或隔墙位置可能变化的房屋，通常无内横墙或横墙间距很大，因而由纵墙直接承受楼面、屋面荷载的结构布置方案即为纵墙承重方案：其屋盖为预制屋面大梁或屋架和屋面板。这类房屋的屋面荷载(竖向)传递路线为：板→梁(或屋架)→纵墙→基础→地基。纵墙门窗开洞受限、整体性差。适用于单层厂房、仓库、食堂。第4章墙体设计第4章墙体设计3.纵、横墙承重当建筑物的功能要求房间的大小变化较多时，为了结构布置的合理性，通常采用纵横墙布置方案，纵横墙承重方案，既可保证有灵活布置的房间，又具有较大的空间刚度和整体性，所以适用于教学楼、办公楼、多层住宅等建筑。此类房屋的荷载传递路线为：楼(屋)面板→→基础→地基。横墙纵墙梁第4章墙体设计第4章墙体设计4.内框架承重对于工业厂房的车间、仓库和商店等需要较大空间的建筑，可采用外墙与内柱同时承重的内框架承重方案，该结构布置为楼板铺设在梁上，梁两端支承在外纵墙上，中间支承在柱上。此类房屋的竖向荷载的传递路线为：楼(屋)面板→梁→→地基。平面布置灵活、抗震性能差。应充分注意两种不同结构材料所引起的不利影响。柱基础柱外纵墙基础外纵墙第4章墙体设计•单排柱到顶的内框架结构适合2～3层建筑（地震区禁用）•底层内框架结构适合2层建筑（地震区禁用）•多排柱内框架结构适合轻工厂房和商业用房适用范围第4章墙体设计5.底部框架承重对于底层为商场、展览厅、食堂等需设置大空间，而上部各层为住宅、宿舍、办公室的建筑，可采用底部框架承重方案。该结构底部以柱代替内外墙，墙和柱都为主要承重构件，上刚下柔，刚度在底层和第二层间发生突变。此类房屋的竖向荷载的传递路线为：上部几层梁板荷载→内外墙体→结构转化层→钢筋混凝土梁→柱→基础→地基。底层平面布置灵活、但刚度突变对抗震性不利，需考虑上、下层抗侧移刚度比。第4章墙体设计第第66章混合结构房屋墙体设计章混合结构房屋墙体设计6.16.1混合结构房屋的结构布置混合结构房屋的结构布置1-1第4章墙体设计4.1.3房屋的空间工作性能风荷载→纵墙→纵墙基础→地基风荷载→纵墙→纵墙基础屋盖结构→山墙→山墙基础→地基两端无山墙两端有山墙（平面受力体系）（空间受力体系）us=u+u1
