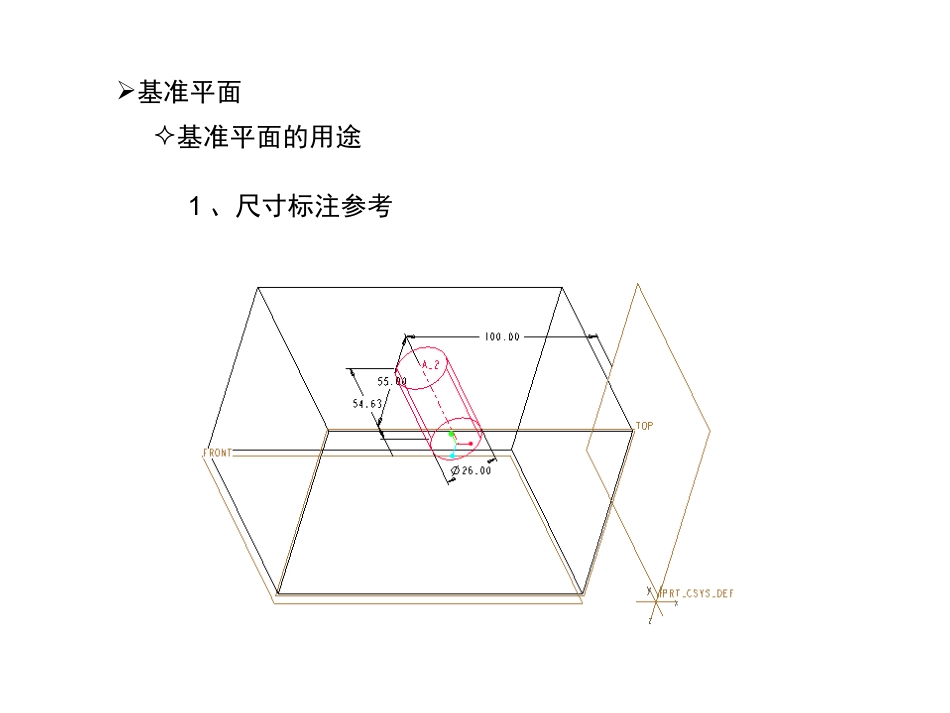

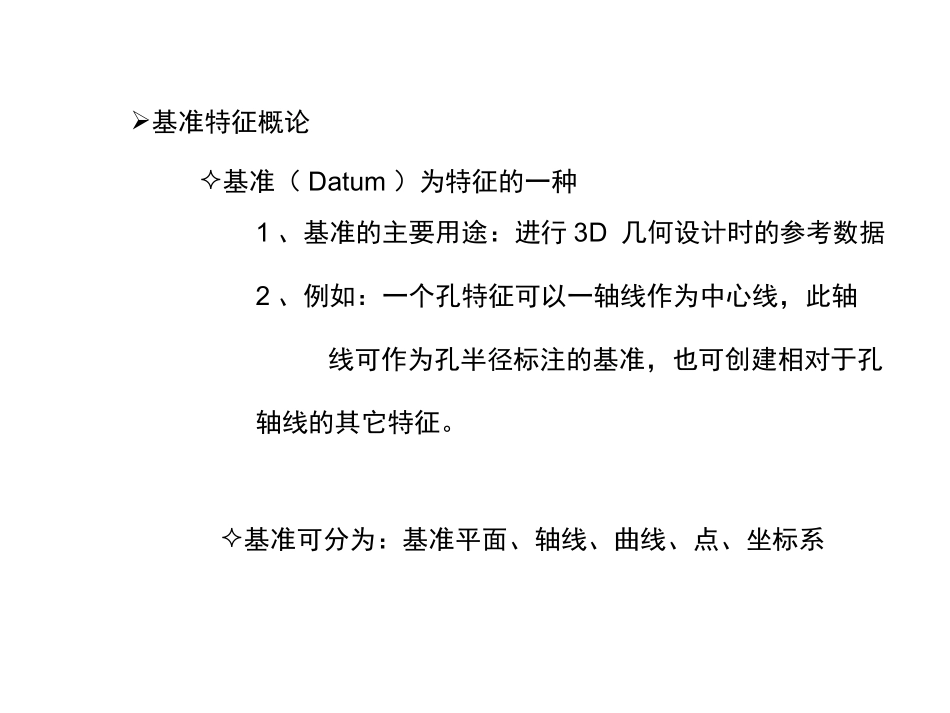

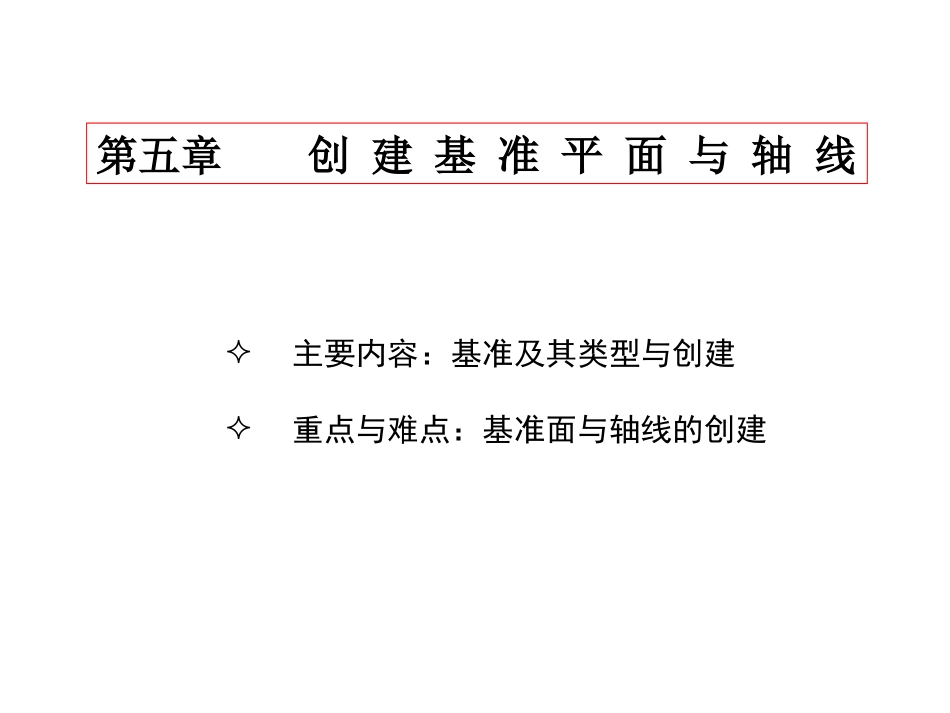

第五章创建基准平面与轴线主要内容：基准及其类型与创建重点与难点：基准面与轴线的创建基准特征概论基准（Datum）为特征的一种1、基准的主要用途：进行3D几何设计时的参考数据2、例如：一个孔特征可以一轴线作为中心线，此轴线可作为孔半径标注的基准，也可创建相对于孔轴线的其它特征。基准可分为：基准平面、轴线、曲线、点、坐标系基准平面基准平面的用途1、尺寸标注参考2、确定3D零件的方位3D零件的方向性需要相互垂直面定义后方能决定，基准平面恰可成为3D物体方向决定的参考平面。3、作为绘图平面特征的创建通常需绘制2D截面，若3D物体在空间上没有适当的绘图平面可供利用，则可创建基准平面以作为截面的绘图面。4、作为装配时互相配合的参考面零件在装配时可能会利用许多的平面来定义重合面、对齐面、或定义方向，因此同样也可以用基准面作为参考依据。5、作为创建剖视图的平面基准平面方向的决定注意：基准平面有正向与负向，利用基准平面来设定3D物体的方向时，须指定正向那一侧的面所应朝向的方向。立体图正向负向前视图正向负向创建基准平面的步骤1、按；2、从现有零件选取点、线、面等参考几何。（1）按（2)点选此边通过拉伸特征的一边（3）按着键盘的Ctrl键，点选此边显示平面的正向通过拉伸特征的两边（a)垂直此轴通过此点产生的基准平面通过此轴由此平面旋转-45°产生的基准平面（b)(c)与此圆柱面相切与此平面平行产生的基准平面基准平面范例本题将示范：•如何由一个旋转体创建3个基准平面。•如何由此3个基准平面设定零件的右视图。•如何修改基准平面的名称。步骤1：读取零件或创建该旋转体零件步骤2：创建3个基准平面按着键盘的Ctrl，点选圆弧端点及轴线；按鼠标中键产生DTM1.（1）点选圆弧端点（2）选轴线产生的基准面正向朝前点选刚完成的基准平面DTM1,将几何条件由偏移改为法向；按键盘的Ctrl，点选圆弧面，将几何条件由穿过改为相切；按鼠标中键产生DTM2.点选零件顶面，将偏移尺寸改为3；按鼠标中键产生DTM3.步骤3：以基准平面设定零件的方位选取Front参考面，DTM2;选取TOP参考面，DTM3；零件呈现右侧视图；在方向对话框中按缺省键；零件回复3D视角。(1)点选此面（2）再点选此面注意：“Front，选取基准平面DTM2”是指：DTM2的正法线朝前“TOP，选取基准平面DTM3”是指：DTM3的正法线朝上步骤4：改变3个基准平面的名称轴线轴线的编号为A_1、A_2、A_3等；轴线的用途：作为中心线；作为同轴特征的参考线；创建轴线的步骤所选的参考几何产生轴线的几何条件直线Through：轴线通过所选的直线平面Normal：轴线和所选的平面互相垂直平面（或曲面）及点Normal及Through：轴线和所选的平面（或曲面）互相垂直，且通过所选的点圆弧面Through:轴线通过所选圆弧的中心线两个平面Through:轴线通过两个平面(即轴线为2个平面的交线)两点Through:轴线通过两个点(即轴线为2个点的连线)曲线及其端点Tangent及Through：轴线与曲线相切，且通过曲线的端点轴线创建范例步骤1：读取零件步骤2：创建如图所示的轴线作业：1、完成如图所示的基准面的创建2、完成如图所示的基准轴的创建
