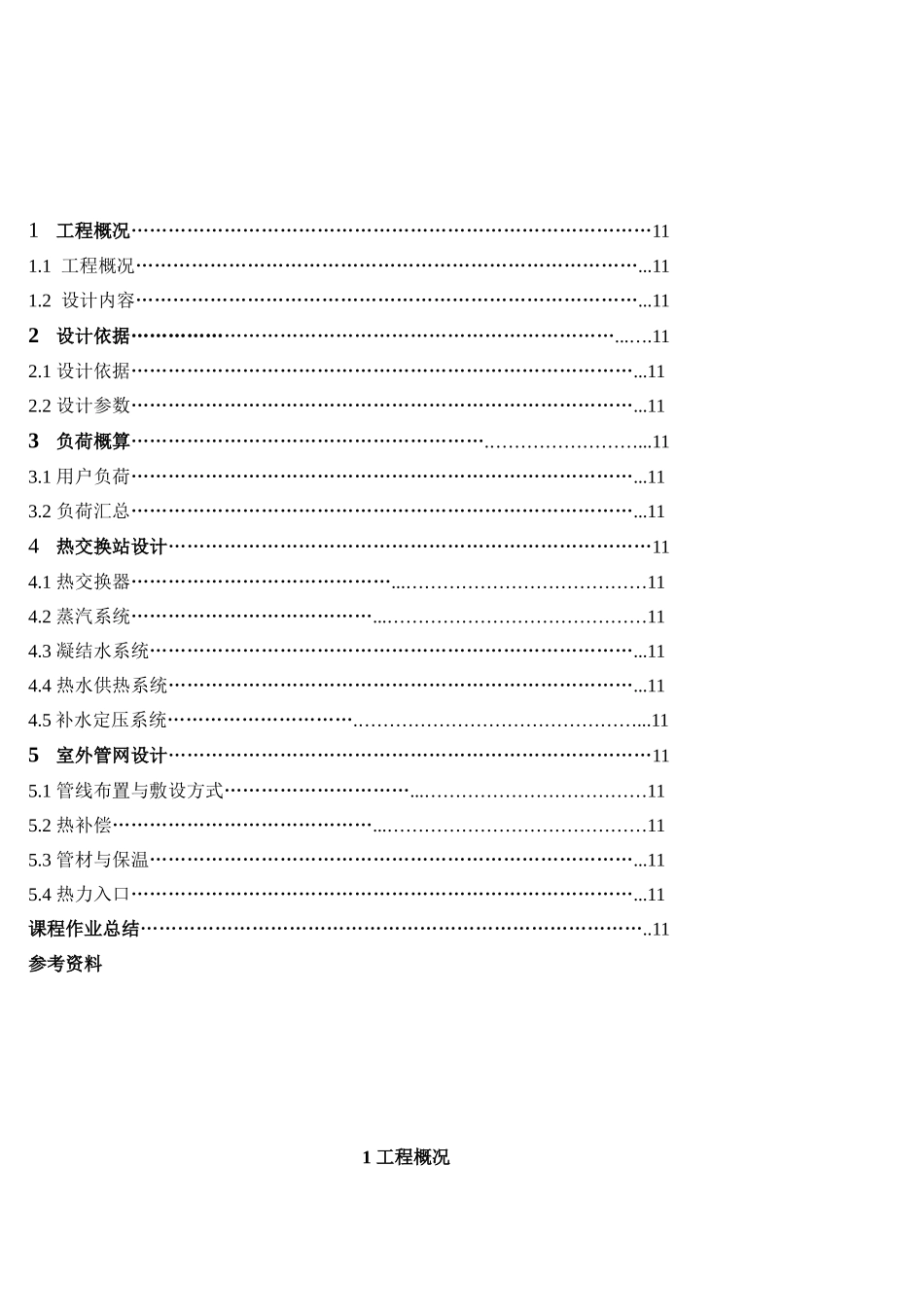

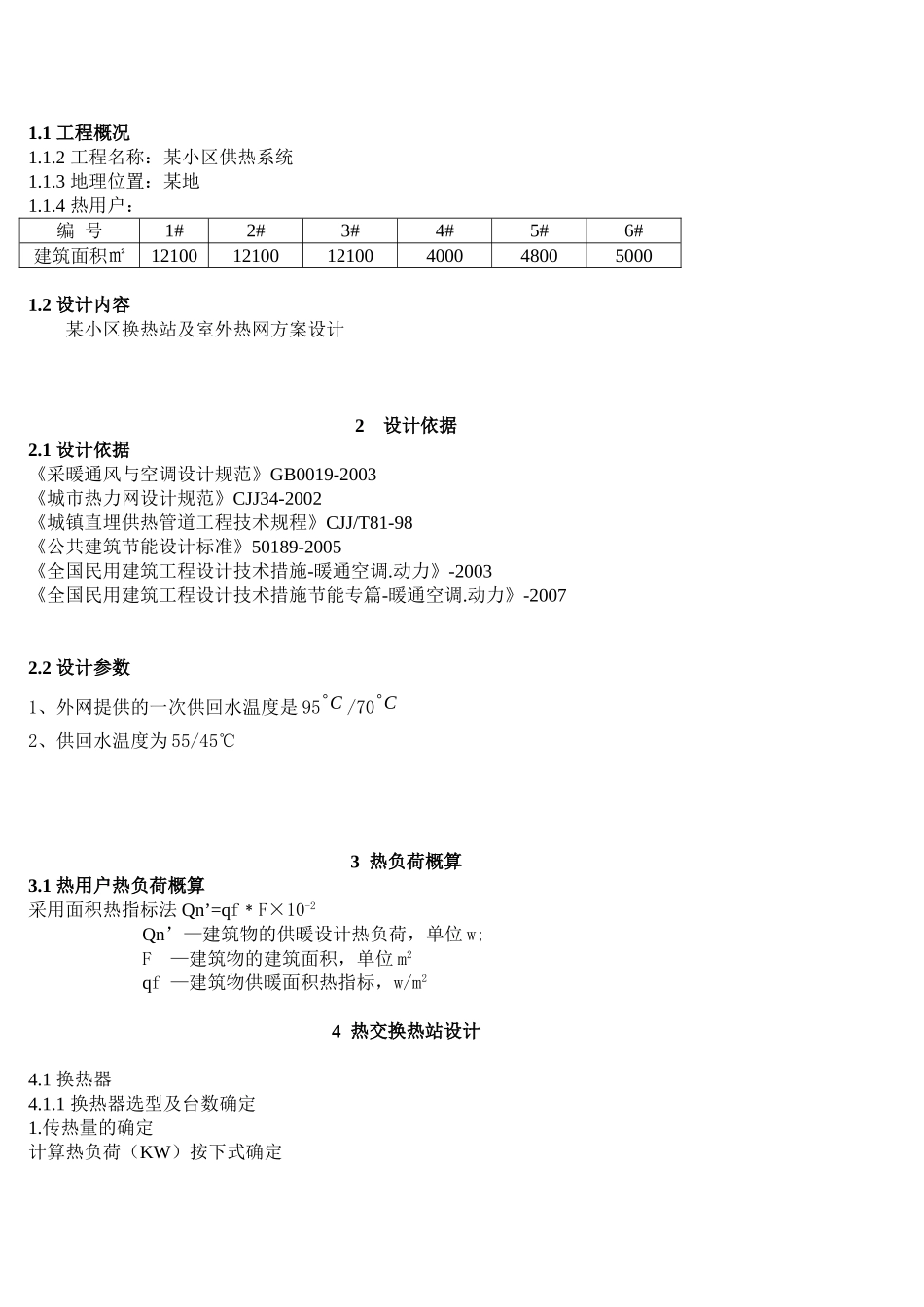

1工程概况…………………………………………………………………………111.1工程概况………………………………………………………………………...111.2设计内容………………………………………………………………………...112设计依据……………………………………………………………………...….112.1设计依据………………………………………………………………………...112.2设计参数………………………………………………………………………...113负荷概算………………………………………………….……………………...113.1用户负荷………………………………………………………………………...113.2负荷汇总………………………………………………………………………...114热交换站设计……………………………………………………………………114.1热交换器……………………………………...…………………………………114.2蒸汽系统…………………………………...……………………………………114.3凝结水系统……………………………………………………………………...114.4热水供热系统…………………………………………………………………...114.5补水定压系统………………………….………………………………………...115室外管网设计……………………………………………………………………115.1管线布置与敷设方式…………………………...………………………………115.2热补偿……………………………………...……………………………………115.3管材与保温……………………………………………………………………...115.4热力入口………………………………………………………………………...11课程作业总结………………………………………………………………………..11参考资料1工程概况1.1工程概况1.1.2工程名称：某小区供热系统1.1.3地理位置：某地1.1.4热用户：编号1#2#3#4#5#6#建筑面积㎡1210012100121004000480050001.2设计内容某小区换热站及室外热网方案设计2设计依据2.1设计依据《采暖通风与空调设计规范》GB0019-2003《城市热力网设计规范》CJJ34-2002《城镇直埋供热管道工程技术规程》CJJ/T81-98《公共建筑节能设计标准》50189-2005《全国民用建筑工程设计技术措施-暖通空调.动力》-2003《全国民用建筑工程设计技术措施节能专篇-暖通空调.动力》-20072.2设计参数1、外网提供的一次供回水温度是95C/70C2、供回水温度为55/45℃3热负荷概算3.1热用户热负荷概算采用面积热指标法Qn’=qf﹡F×10-2Qn’—建筑物的供暖设计热负荷，单位w;F—建筑物的建筑面积，单位m2qf—建筑物供暖面积热指标，w/m24热交换热站设计4.1换热器4.1.1换热器选型及台数确定1.传热量的确定计算热负荷（KW）按下式确定Qj=(1.05～1.1)∑Q式中∑Q——累计热负荷，KW；1.05～1.1——考虑损失系数。Qj=1.1∑Q=1.1×5376720W=5914.392KW板式换热器选型计算（K=2000w/m2.k，一次热源温度95/70℃，二次热水温度55/45℃，结垢系数取0.75）逆流：Δt1=95-55=40℃，Δt2=70-45=25℃住宅：5914.4=2000×10^-3×A×（40-25）/In（40/25）换热器面积：A=92.7m24.2.循环水泵选型计算住宅：各选用两台泵，一用一备每台G=462.6m3/h由于换热站到最远的供水点约为800m，沿程阻力按100pa/m，局部阻力按沿程阻力的0.3计算，换热器阻力取60Kpa，过滤器阻力取50Kpa，最不利户内阻力取30Kpa，富裕考虑50kpa；水泵扬程H=0.1×（60+50+104+30+50）＝29.4m取1.1～1.2的系数，取32-35m扬程。4.5补水定压4.5.1补水定压方式确定补给水泵的选择（1）扬程：根据保证水压图水静压线的压力要求来确定。H=25.25m(2)流量：一般可按循环水量的3%~5%计算G=4%×=4%×100985.5/1000×=4.039m3/h4.5.2主要设备选型计算选择：1.1G=1.1×4.039=4.44m3/h1.1H=1.1×25.25=28.87mh2O选择2台相同型号低区补水40LG12-15X5G=18m/hN=5.5kwH=60m，其中一台备用。5室外管网设计5.1管线布置与敷设方式1、管网布置原则（1）热源的位置本设计热源为小区内的换热站（2）管网的走向实际定向时要掌握地质，水文资料，地上，地下构筑物情况，除了技术经济合...
