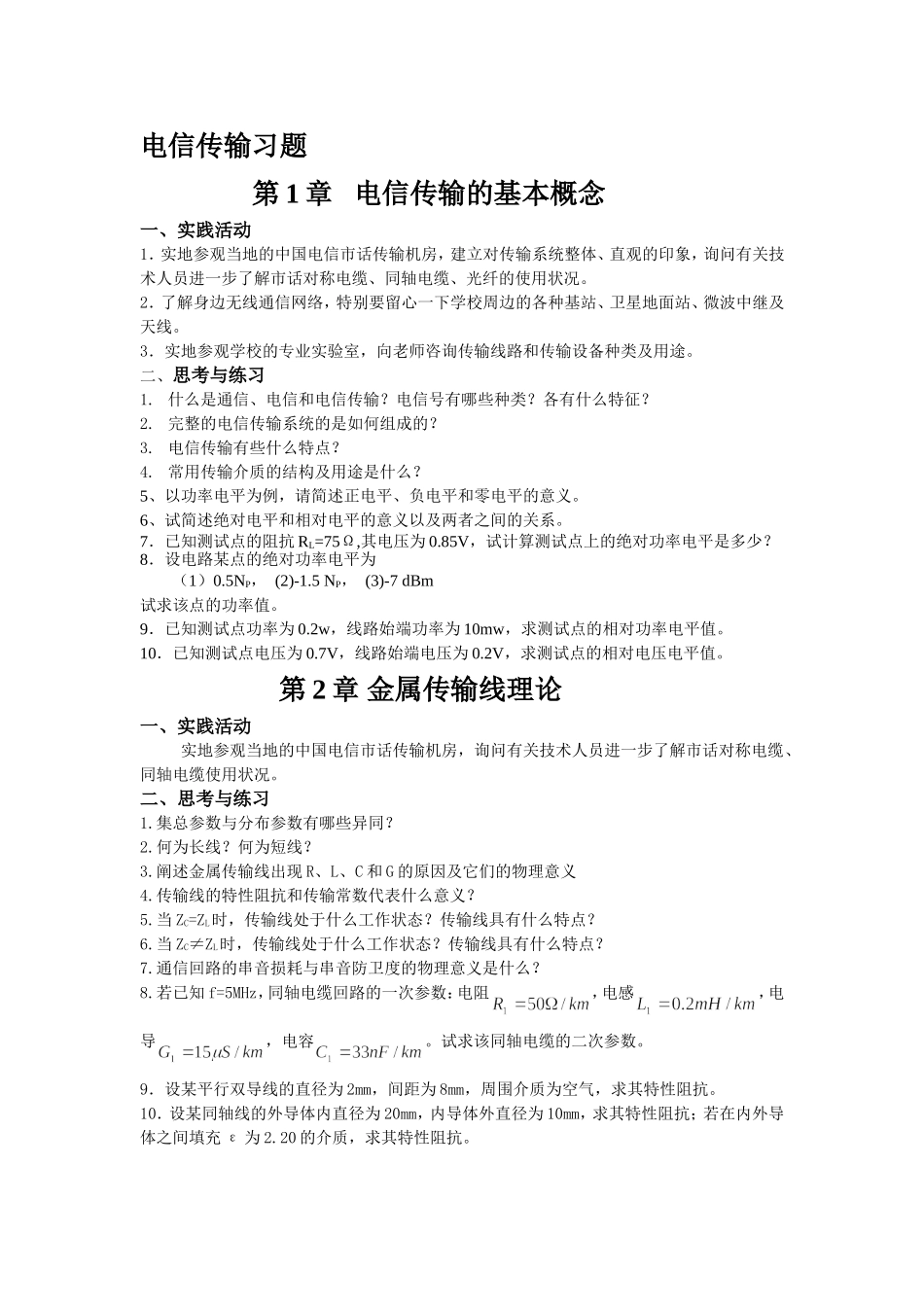

电信传输习题第1章电信传输的基本概念一、实践活动1．实地参观当地的中国电信市话传输机房，建立对传输系统整体、直观的印象，询问有关技术人员进一步了解市话对称电缆、同轴电缆、光纤的使用状况。2．了解身边无线通信网络，特别要留心一下学校周边的各种基站、卫星地面站、微波中继及天线。3．实地参观学校的专业实验室，向老师咨询传输线路和传输设备种类及用途。二、思考与练习1.什么是通信、电信和电信传输？电信号有哪些种类？各有什么特征？2.完整的电信传输系统的是如何组成的？3.电信传输有些什么特点？4.常用传输介质的结构及用途是什么？5、以功率电平为例，请简述正电平、负电平和零电平的意义。6、试简述绝对电平和相对电平的意义以及两者之间的关系。7．已知测试点的阻抗RL=75Ω,其电压为0.85V，试计算测试点上的绝对功率电平是多少？8．设电路某点的绝对功率电平为（1）0.5NP，(2)-1.5NP，(3)-7dBm试求该点的功率值。9．已知测试点功率为0.2w，线路始端功率为10mw，求测试点的相对功率电平值。10．已知测试点电压为0.7V，线路始端电压为0.2V，求测试点的相对电压电平值。第2章金属传输线理论一、实践活动实地参观当地的中国电信市话传输机房，询问有关技术人员进一步了解市话对称电缆、同轴电缆使用状况。二、思考与练习1.集总参数与分布参数有哪些异同？2.何为长线？何为短线？3.阐述金属传输线出现R、L、C和G的原因及它们的物理意义4.传输线的特性阻抗和传输常数代表什么意义？5.当ZC=ZL时，传输线处于什么工作状态？传输线具有什么特点？6.当ZC≠ZL时，传输线处于什么工作状态？传输线具有什么特点？7.通信回路的串音损耗与串音防卫度的物理意义是什么？8.若已知f=5MHz，同轴电缆回路的一次参数：电阻，电感，电导，电容。试求该同轴电缆的二次参数。9．设某平行双导线的直径为2mm，间距为8mm，周围介质为空气，求其特性阻抗。10．设某同轴线的外导体内直径为20mm，内导体外直径为10mm，求其特性阻抗；若在内外导体之间填充ε为2.20的介质，求其特性阻抗。第3章波导传输线理论一、实践活动实地参观当地的中国电信微波发射站，直观观测波导、同轴线几何尺寸与传输信号频率的关系，与单模传输的关系。二、思考与练习1．波导为什么不能传输TEM波？2．波导波长与工作波长有何区别？3一空气填充的矩形波导，其截面尺寸a=8cm,b=4cm，试画出截止波λc长的分布图，并说明工作频率f1=3GHz和f2=5GHz的电磁波在该波导中可以传输哪些模式。4．若将3cm标准矩形波导BJ-100型（a=22.86mm,b＝10.16mm）用来传输工作波长λ0=5cm的电磁波，试问是否可能？若用BJ-58型（a=40.4mm,b=20.2mm）用来传输波长λ0=3cm的电磁波是否可能？会不会产生什么问题？5．设有标准矩形波导BJ-32型，a=72.12rnm,b＝34.04mm(1)当工作波长λ=6cm时，该波导中可能传输哪些模式？(2)设λ0=10cm并工作于TE10模式，求相位常数β、波导波长λp、相速度Vp、群速度Vg、和波阻抗ZTE106．在BJ-100型的矩形波导中传输频率f=10GHz的TE10模式的电磁波。(1）求λC、β、λp、和ZTE10(2)若波导宽边a增大一倍，上述各量如何变化？(3)若波导窄边尺寸b增大一倍，上述各量又将如何变化？(4)若波导截面尺寸不变，但工作频率变为15GHz，上述各量又将如何变化？7．有一空气填充的矩形波导工作于TE10模式，其工作频率为10GHz，已测得波导波长λp＝4cm，试求：(1)截止频率f,和截止波长λC；(2）相速度Vp、群速度Vg和波阻抗ZTE10；8．有一内充空气，b
