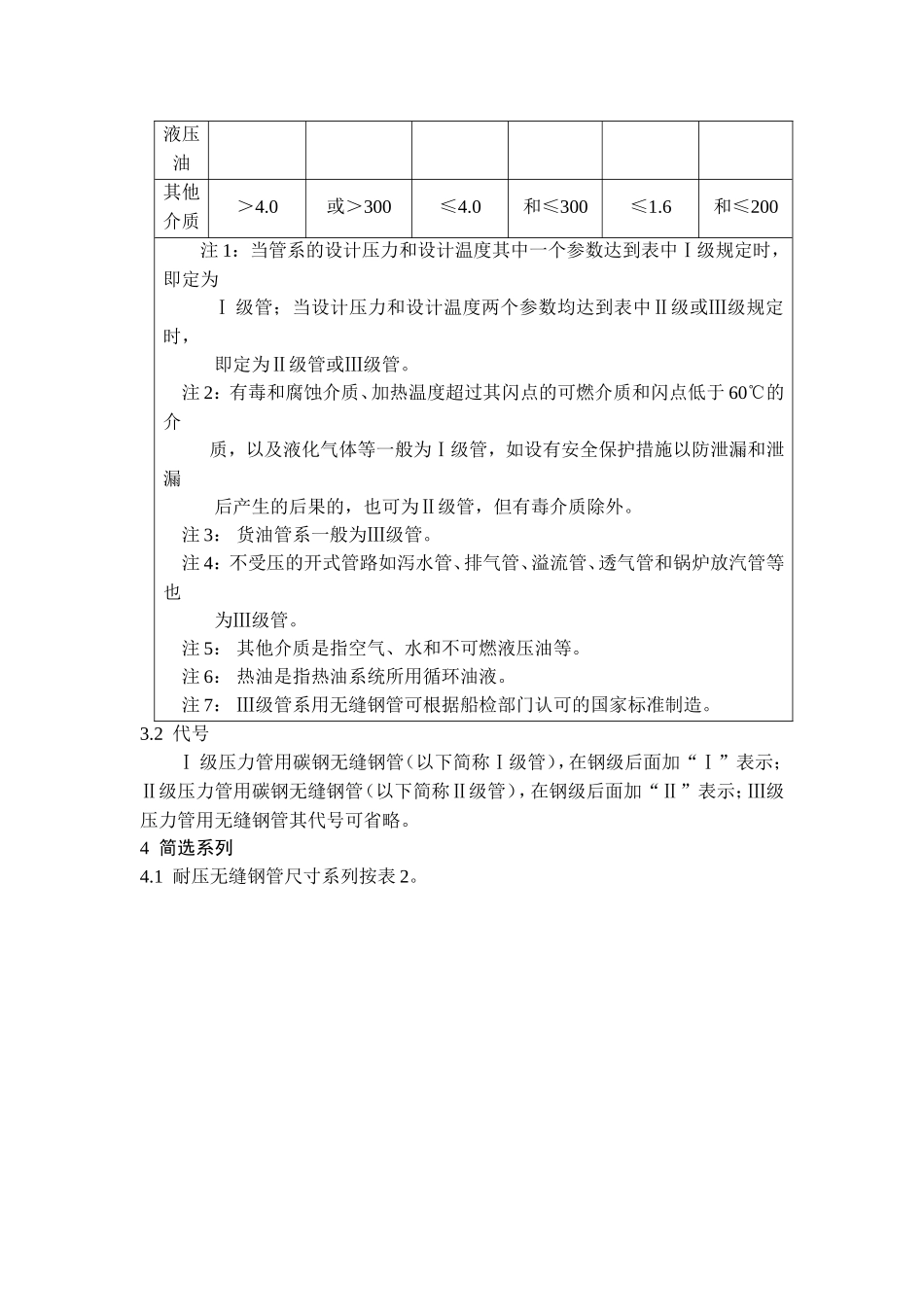

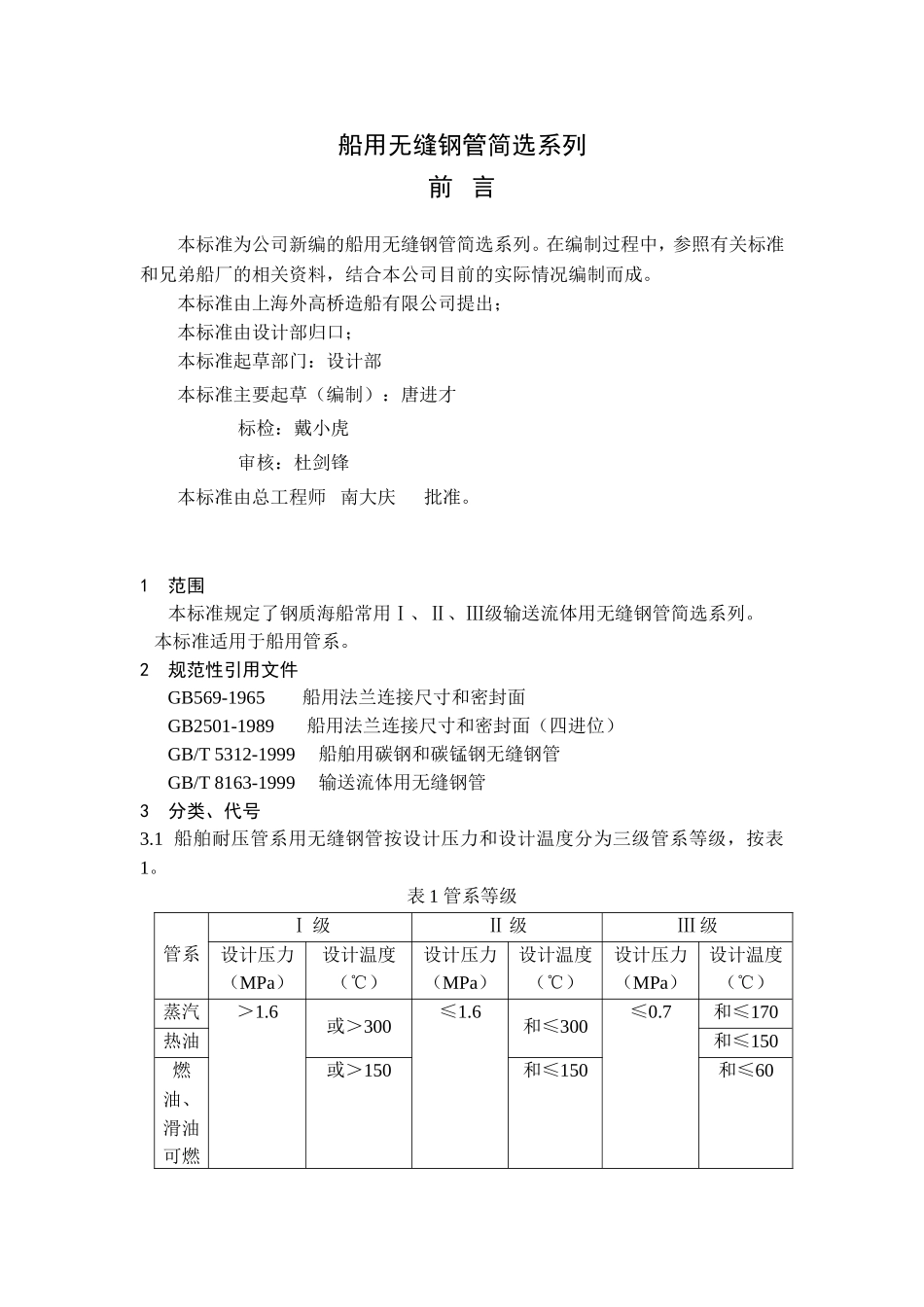

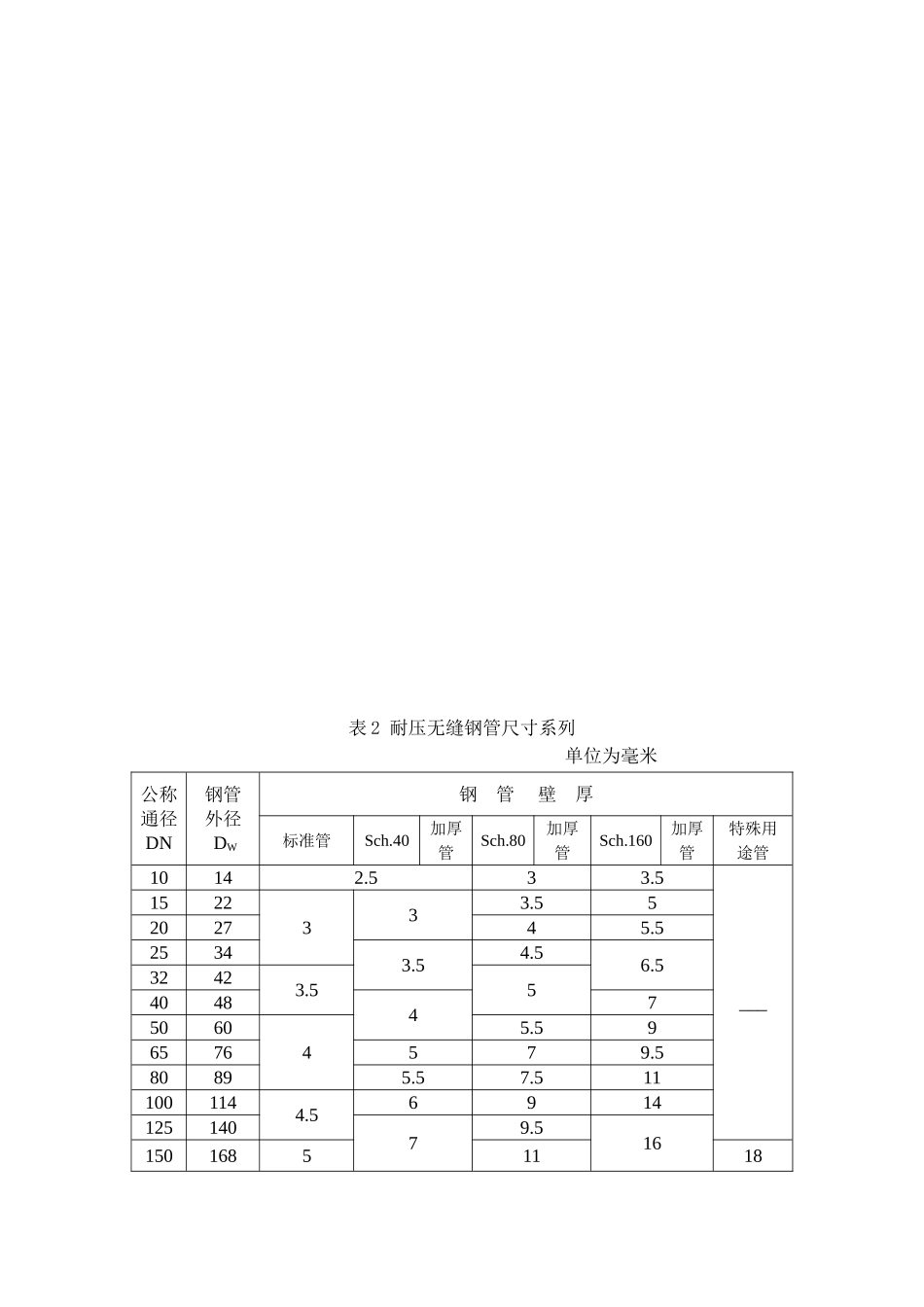

船用无缝钢管简选系列前言本标准为公司新编的船用无缝钢管简选系列。在编制过程中,参照有关标准和兄弟船厂的相关资料,结合本公司目前的实际情况编制而成。本标准由上海外高桥造船有限公司提出;本标准由设计部归口;本标准起草部门:设计部本标准主要起草(编制):唐进才标检:戴小虎审核:杜剑锋本标准由总工程师南大庆批准。1范围本标准规定了钢质海船常用Ⅰ、Ⅱ、Ⅲ级输送流体用无缝钢管简选系列。本标准适用于船用管系。2规范性引用文件GB569-1965船用法兰连接尺寸和密封面GB2501-1989船用法兰连接尺寸和密封面(四进位)GB/T5312-1999船舶用碳钢和碳锰钢无缝钢管GB/T8163-1999输送流体用无缝钢管3分类、代号3.1船舶耐压管系用无缝钢管按设计压力和设计温度分为三级管系等级,按表1。表1管系等级管系Ⅰ级Ⅱ级Ⅲ级设计压力(MPa)设计温度(℃)设计压力(MPa)设计温度(℃)设计压力(MPa)设计温度(℃)蒸汽>1.6或>300≤1.6和≤300≤0.7和≤170热油和≤150燃油、滑油可燃或>150和≤150和≤60液压油其他介质>4.0或>300≤4.0和≤300≤1.6和≤200注1:当管系的设计压力和设计温度其中一个参数达到表中Ⅰ级规定时,即定为Ⅰ级管;当设计压力和设计温度两个参数均达到表中Ⅱ级或Ⅲ级规定时,即定为Ⅱ级管或Ⅲ级管。注2:有毒和腐蚀介质、加热温度超过其闪点的可燃介质和闪点低于60℃的介质,以及液化气体等一般为Ⅰ级管,如设有安全保护措施以防泄漏和泄漏后产生的后果的,也可为Ⅱ级管,但有毒介质除外。注3:货油管系一般为Ⅲ级管。注4:不受压的开式管路如泻水管、排气管、溢流管、透气管和锅炉放汽管等也为Ⅲ级管。注5:其他介质是指空气、水和不可燃液压油等。注6:热油是指热油系统所用循环油液。注7:Ⅲ级管系用无缝钢管可根据船检部门认可的国家标准制造。3.2代号Ⅰ级压力管用碳钢无缝钢管(以下简称Ⅰ级管),在钢级后面加“Ⅰ”表示;Ⅱ级压力管用碳钢无缝钢管(以下简称Ⅱ级管),在钢级后面加“Ⅱ”表示;Ⅲ级压力管用无缝钢管其代号可省略。4简选系列4.1耐压无缝钢管尺寸系列按表2。表2耐压无缝钢管尺寸系列单位为毫米公称通径DN钢管外径DW钢管壁厚标准管Sch.40加厚管Sch.80加厚管Sch.160加厚管特殊用途管10142.533.5___1522333.55202745.525343.54.56.532423.55404847506045.596576579.580895.57.5111001144.5691412514079.51615016851118(22)2002196.58132502737930032510350377(356)400426(406)450480(457)500530(508)550560600630(610)注1:Ⅰ、Ⅱ级管用GB/T5312-1999须在订货清单中说明入级船规要求。注2:Ⅲ级管用10号钢钢管规格可选用GB/T8163-1999。注3:Sch.是ASA、JIS等国外标准表示钢管壁厚等级的符号。注4:带括号的管子外径,如无特殊情况,尽量不选用。
