UHGG-31A-G电感式浮球传感器安装使用详细说明书VIP免费

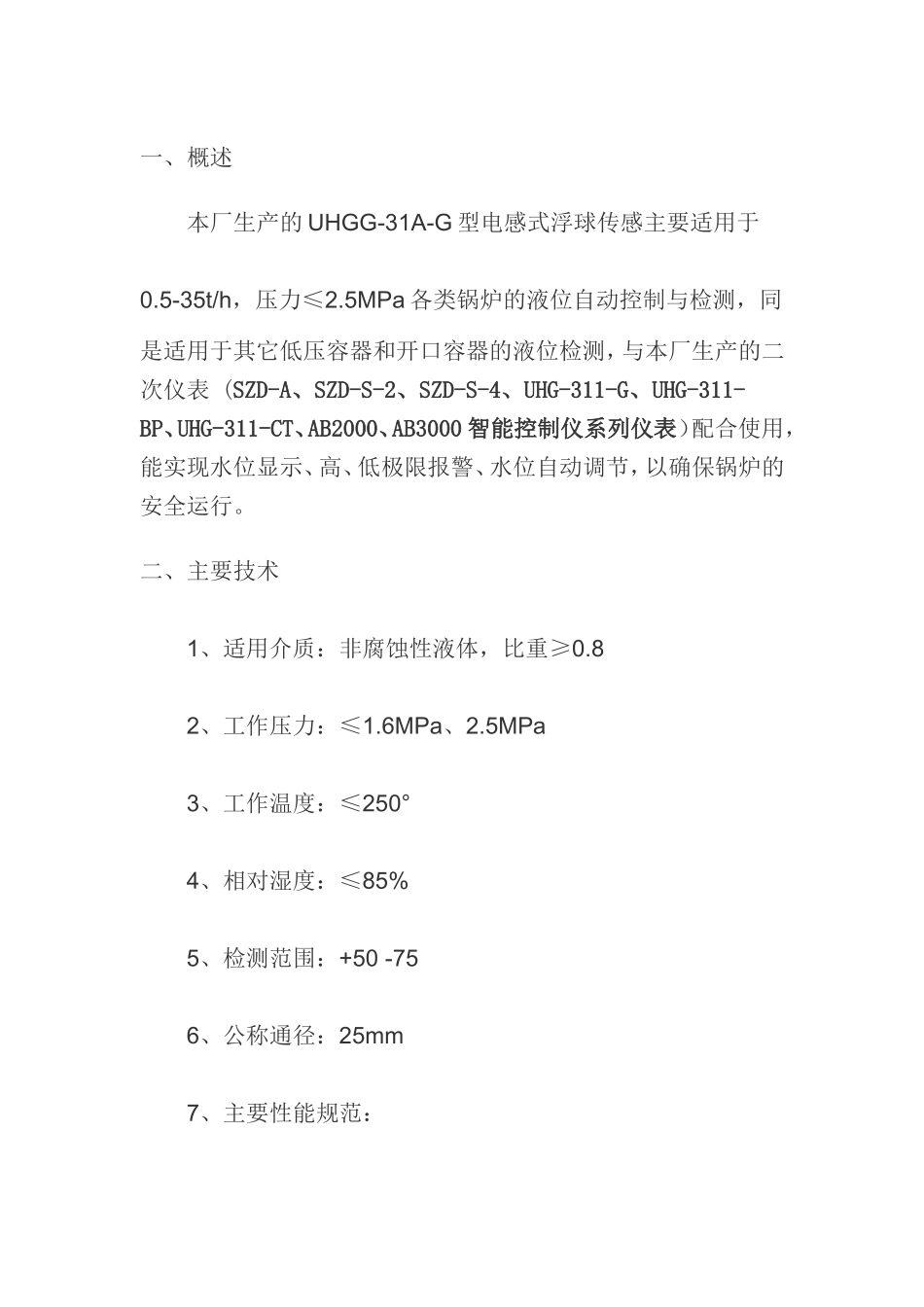

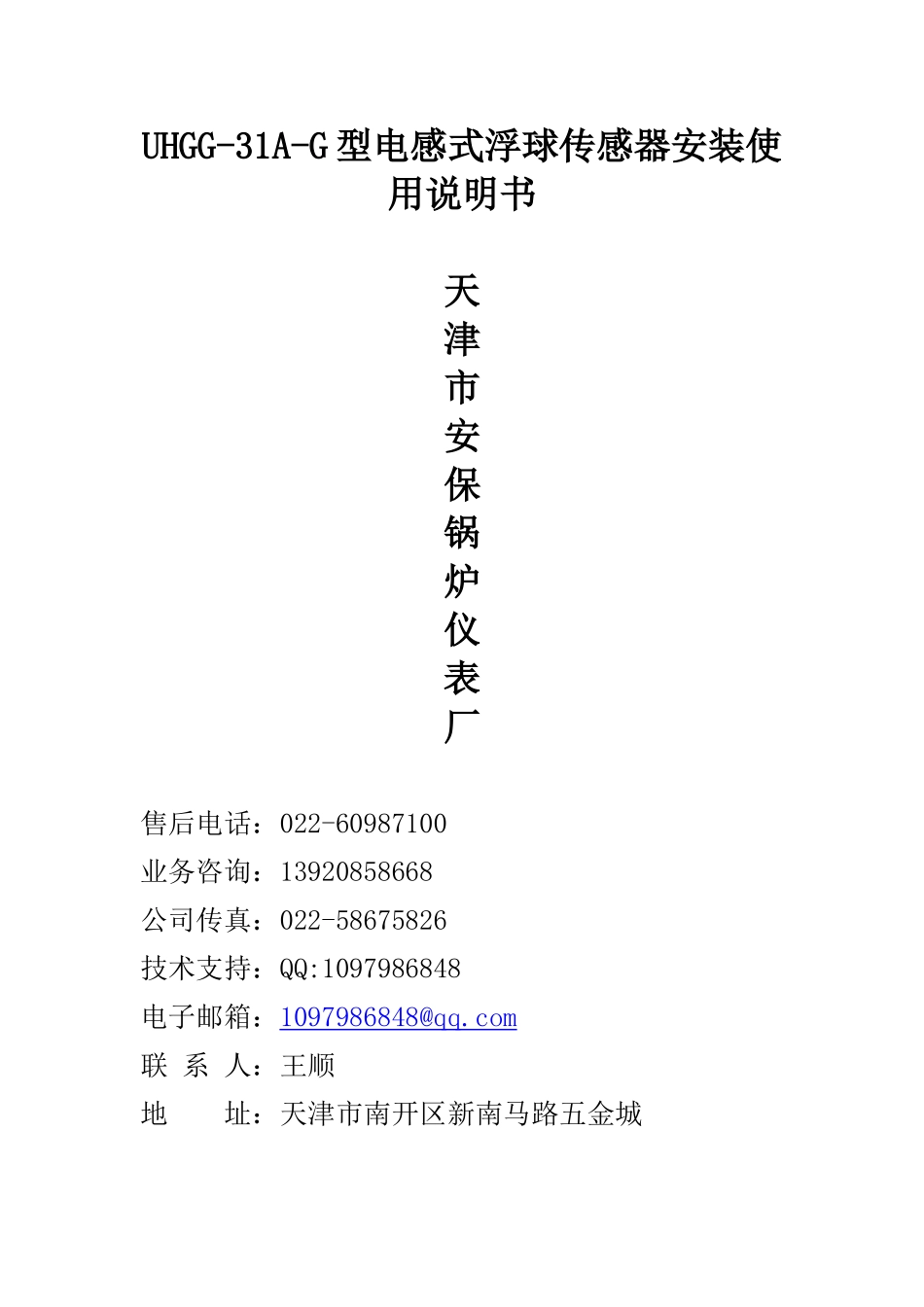

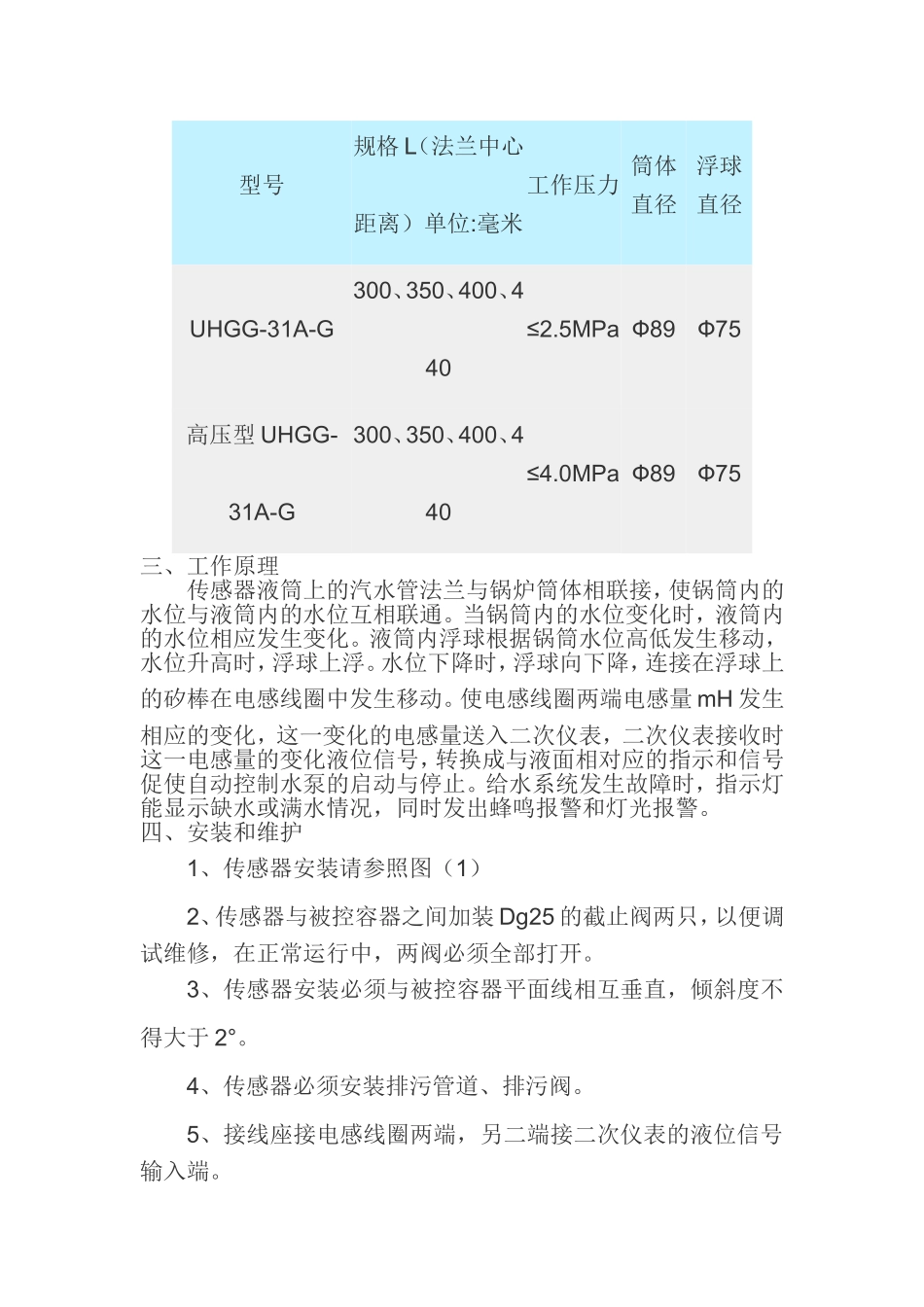

UHGG-31A-G型电感式浮球传感器安装使用说明书天津市安保锅炉仪表厂售后电话：022-60987100业务咨询：13920858668公司传真：022-58675826技术支持：QQ:1097986848电子邮箱：1097986848@qq.com联系人：王顺地址：天津市南开区新南马路五金城一、概述本厂生产的UHGG-31A-G型电感式浮球传感主要适用于0.5-35t/h，压力≤2.5MPa各类锅炉的液位自动控制与检测，同是适用于其它低压容器和开口容器的液位检测，与本厂生产的二次仪表(SZD-A、SZD-S-2、SZD-S-4、UHG-311-G、UHG-311-BP、UHG-311-CT、AB2000、AB3000智能控制仪系列仪表）配合使用，能实现水位显示、高、低极限报警、水位自动调节，以确保锅炉的安全运行。二、主要技术1、适用介质：非腐蚀性液体，比重≥0.82、工作压力：≤1.6MPa、2.5MPa3、工作温度：≤250°4、相对湿度：≤85%5、检测范围：+50-756、公称通径：25mm7、主要性能规范：型号规格L（法兰中心距离）单位:毫米工作压力筒体直径浮球直径UHGG-31A-G300、350、400、440≤2.5MPaФ89Ф75高压型UHGG-31A-G300、350、400、440≤4.0MPaФ89Ф75三、工作原理传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。四、安装和维护1、传感器安装请参照图（1）2、传感器与被控容器之间加装Dg25的截止阀两只，以便调试维修，在正常运行中，两阀必须全部打开。3、传感器安装必须与被控容器平面线相互垂直，倾斜度不得大于2°。4、传感器必须安装排污管道、排污阀。5、接线座接电感线圈两端，另二端接二次仪表的液位信号输入端。6、传感器应经常进行排污（每班到少一次）定期检查传感器内的不锈钢浮球，半年一次清除浮球表面的污垢。7、当液位信号出现异常时，检查按下述方法进行：a、拆下传感器罩壳接线座的任一端线，使其与二次仪表不成回路。b、用万用表R×10档检查电感线圈两端，正常时，其阻值约在200欧姆左右。c、拆开传感器，检查浮球是否漏水。8、当电感线圈开路（内部线路不通）或浮球渗水时应及时更换。五、订货需知1、传感器由我厂成套向用户供应，特殊规格由用户提出技术要求，我厂将尽力为用户服务。2、本厂提供浮球、电感线圈等易损备件。用户在订货时请具体注明，浮球外圆尺寸。（参照主要性能规范栏）。3、订货时请注明传感器的汽水管法兰尺寸及端面法兰间距。4、传感器按下列规定选用：a、公称压力≤2.5MPa选用UHGG-31A-G。b、公称压力≥2.5MPa法兰连接按JB82-59凹凸式密封面；≤2.5MPa法兰连接按JB81-59光滑式密封面。5、输出信号：电感信号或4-20毫安6、法兰中心距：250mm、300mm、330mm、350mm、400mm、440mm六种规格接线端子图1212
