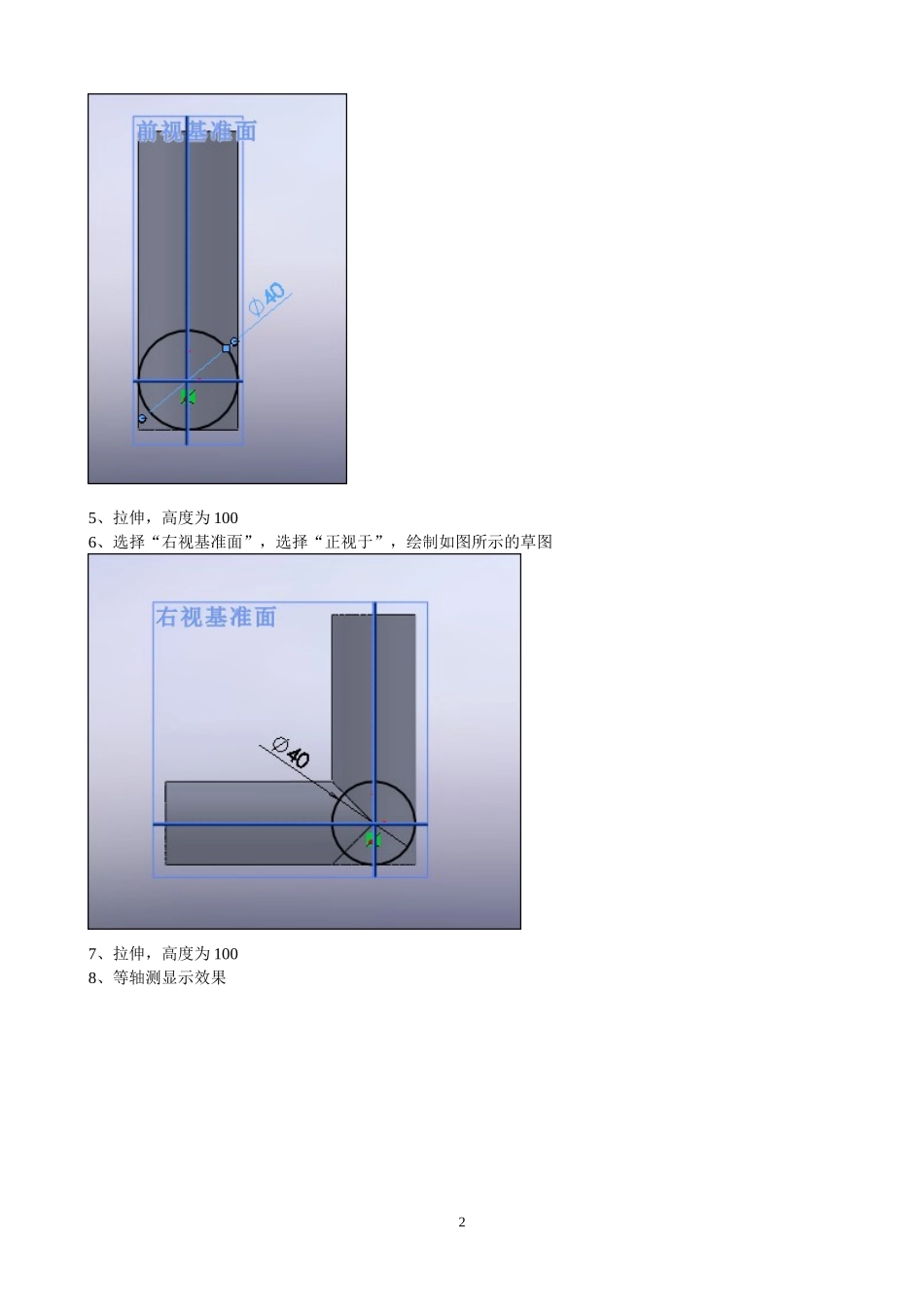

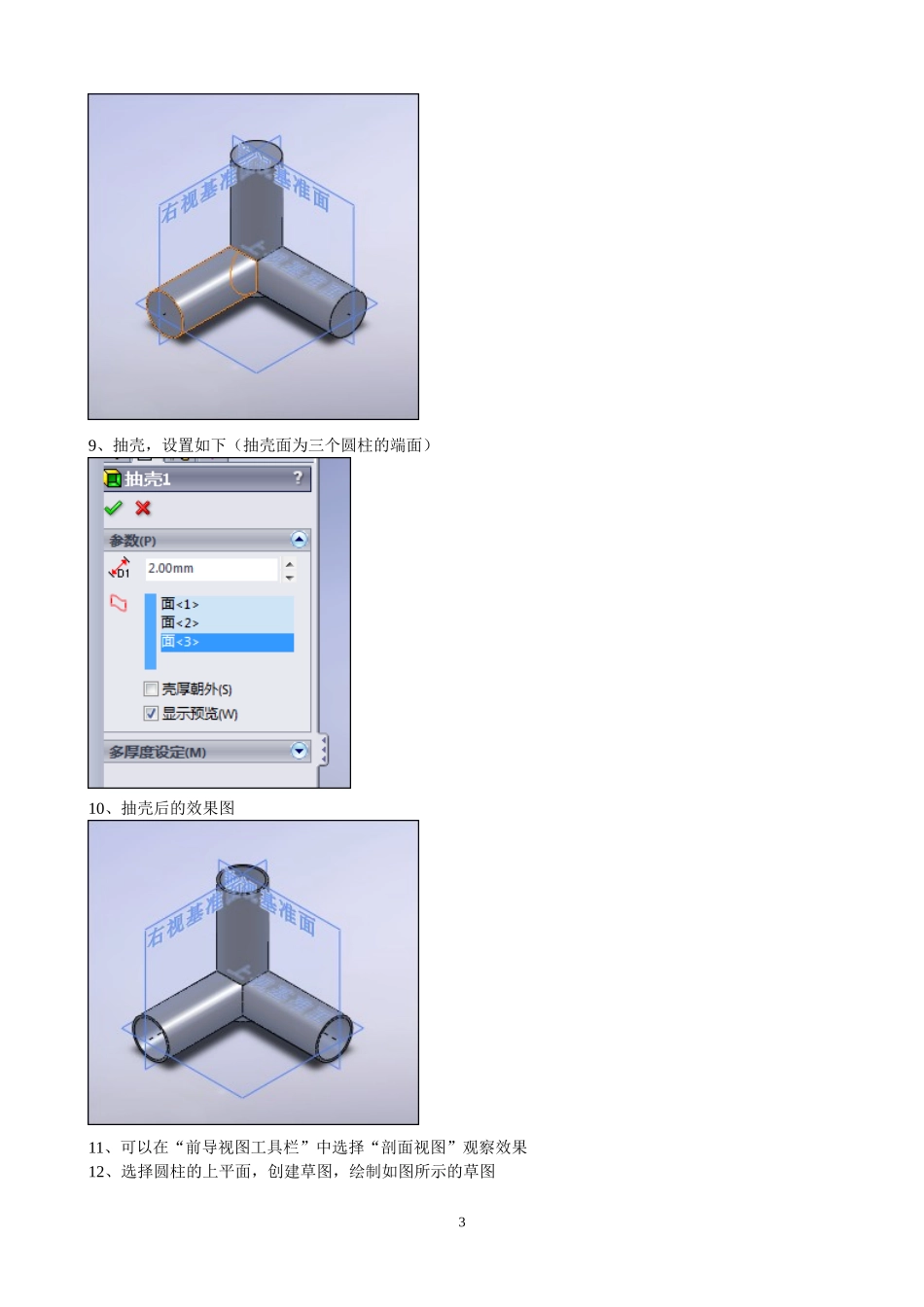

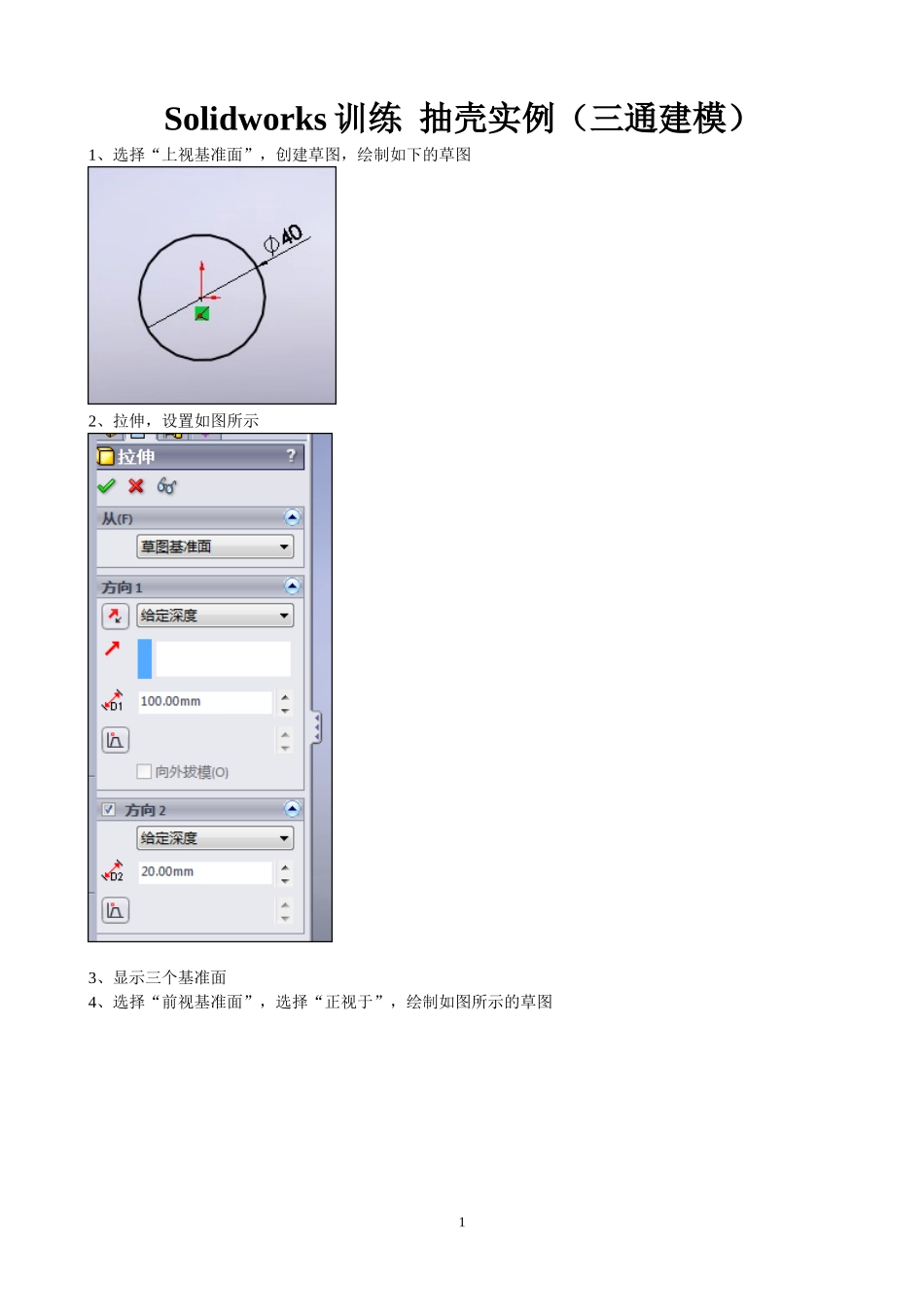

Solidworks训练抽壳实例（三通建模）1、选择“上视基准面”，创建草图，绘制如下的草图2、拉伸，设置如图所示3、显示三个基准面4、选择“前视基准面”，选择“正视于”，绘制如图所示的草图15、拉伸，高度为1006、选择“右视基准面”，选择“正视于”，绘制如图所示的草图7、拉伸，高度为1008、等轴测显示效果29、抽壳，设置如下（抽壳面为三个圆柱的端面）10、抽壳后的效果图11、可以在“前导视图工具栏”中选择“剖面视图”观察效果12、选择圆柱的上平面，创建草图，绘制如图所示的草图313、拉伸，设置如下14、拉伸后的效果如图所示4里面的小圆使用“转换实体引用”命令生成15、使用同样方法在另两端生成拉伸凸台，拉伸三处后的效果如图所示16、选择“前视基准面”，单击“草图绘制”，单击“正视于”，使用直线绘制如图所示的草图517、创建“筋”特征，设置如下18、确认后的效果如图所示619、使用同样的方法创建其余两面筋特征，创建完全的效果如图所示。20、隐藏三个基准后的效果图78
