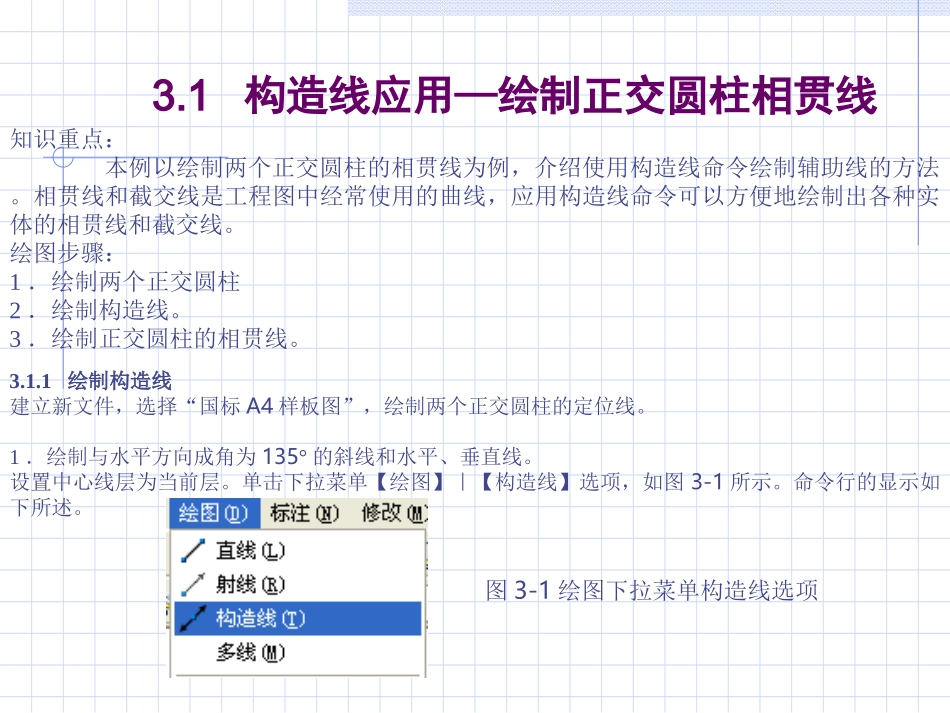

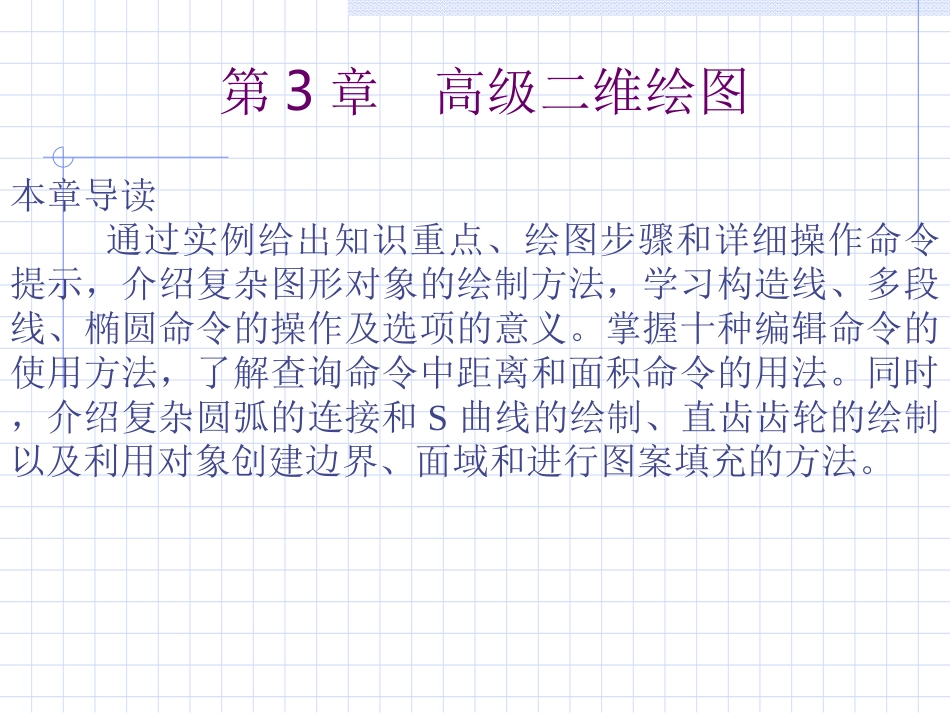

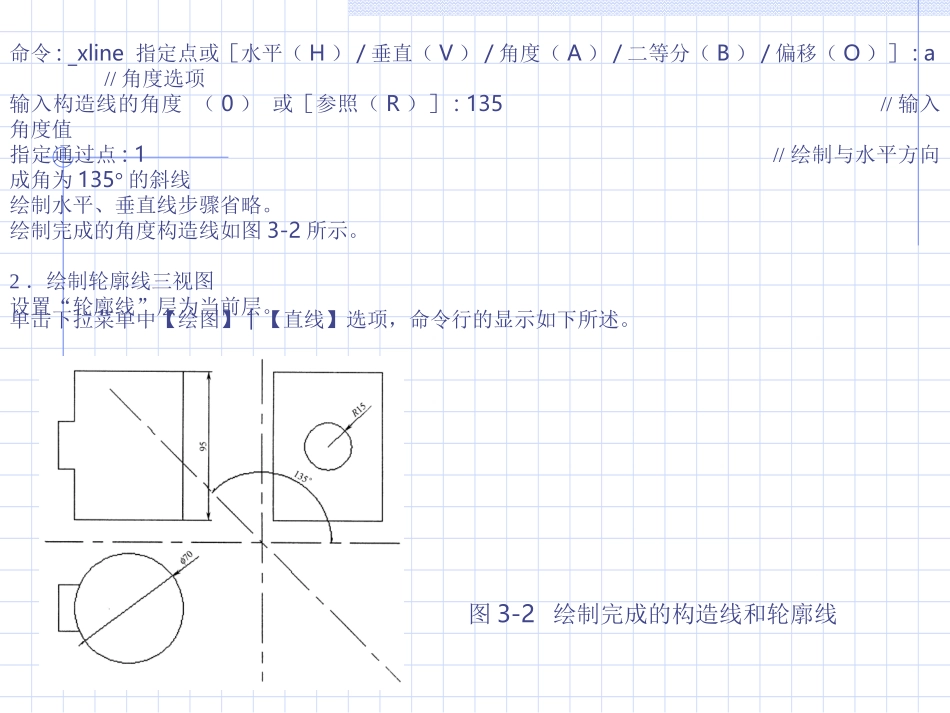

第3章高级二维绘图本章导读通过实例给出知识重点、绘图步骤和详细操作命令提示，介绍复杂图形对象的绘制方法，学习构造线、多段线、椭圆命令的操作及选项的意义。掌握十种编辑命令的使用方法，了解查询命令中距离和面积命令的用法。同时，介绍复杂圆弧的连接和S曲线的绘制、直齿齿轮的绘制以及利用对象创建边界、面域和进行图案填充的方法。3.1构造线应用—绘制正交圆柱相贯线知识重点：本例以绘制两个正交圆柱的相贯线为例，介绍使用构造线命令绘制辅助线的方法。相贯线和截交线是工程图中经常使用的曲线，应用构造线命令可以方便地绘制出各种实体的相贯线和截交线。绘图步骤：1．绘制两个正交圆柱2．绘制构造线。3．绘制正交圆柱的相贯线。3.1.1绘制构造线建立新文件，选择“国标A4样板图”，绘制两个正交圆柱的定位线。1．绘制与水平方向成角为135°的斜线和水平、垂直线。设置中心线层为当前层。单击下拉菜单【绘图】｜【构造线】选项，如图3-1所示。命令行的显示如下所述。图3-1绘图下拉菜单构造线选项命令:_xline指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）］:a//角度选项输入构造线的角度（0）或［参照（R）］:135//输入角度值指定通过点:1//绘制与水平方向成角为135°的斜线绘制水平、垂直线步骤省略。绘制完成的角度构造线如图3-2所示。2．绘制轮廓线三视图设置“轮廓线”层为当前层。单击下拉菜单中【绘图】│【直线】选项，命令行的显示如下所述。图3-2绘制完成的构造线和轮廓线命令:_line指定第一点:指定下一点或［放弃（U）］://参照图3-2给出的尺寸绘制正交圆柱轮廓线三视图3．绘制水平和垂直构造线设置中心线层为当前层。单击下拉菜单【绘图】｜【构造线】选项，命令行的显示如下所述。命令:_xline指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）］:h//水平指定通过点:1和2//绘制水平线命令:_xline指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）］:v//垂直指定通过点:A命令:_xline指定点或［水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）］:v指定通过点:B和C绘制完成的水平构造线和垂直构造线如图3-3所示。图3-3绘制完成的水平构造线和垂直构造线4．绘制弧线设置“轮廓线”层为当前层。单击下拉菜单中【绘图】│【圆弧】│【三点】选项，命令行的显示如下所述。命令:_arc指定圆弧的起点或［圆心（C）］:3//捕捉3点指定圆弧的第二个点或［圆心（C）/端点（E）］:2//捕捉2点指定圆弧的端点:1//捕捉1点绘制相贯线绘制完成的弧线如图3-4所示。图3-4绘制完成的相贯线本实例小结：本例绘制相贯线需要使用水平、垂直、角度构造线，构造线用在绘制机械三视图中的辅助线。为了使相贯线精度更高需要增加几条辅助线，找到交点绘出圆弧。3.2椭圆弧—绘制支架知识重点：以绘制支架为例，介绍绘制椭圆命令的五种方法和椭圆弧的绘制方法，以及复制、移动和圆角命令。绘图步骤：1．绘制6个圆。2．绘制4段椭圆弧。3．利用旋转法绘制椭圆。3.2.1绘制椭圆1．单击西下拉菜单中的【文件】｜【新建】选项，打开对话框。单击“使用样板”菜单，选择“英制样板图”选项，单击“确定”按钮。2．绘制中心线。设置中心线层为当前层，命令行的显示如下所述。命令:_line指定第一点:指定下一点或［放弃（U）］:3.81//绘制水平线指定下一点或［放弃（U）］:回车命令:LINE指定第一点://捕捉水平线右端指定下一点或［放弃（U）］:@2.5<45//绘制斜线指定下一点或［放弃（U）］:回车注意：在输入坐标时，“@2.5<45”是使用相对极坐标输入法。其中，“@”表示相对坐标；“2.5”表示长度值；“<”表示角度分隔符；“45”表示角度值。3．绘制圆。设置“轮廓线”层为当前层。单击下拉菜单中【绘图】│【圆】菜单项中“圆心，半径”，命令行的显示如下所述。命令:_circle指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］://捕捉中心线左端点指定圆的半径或［直径（D）］:.31命令:_circle指定圆的圆心或［三点（3P）/两点（2P）/相切、相切、半径（T）］:指定圆的半径或［直径（D）］<0.3100>:d指定圆的直径:5/16//输入直径值命...
