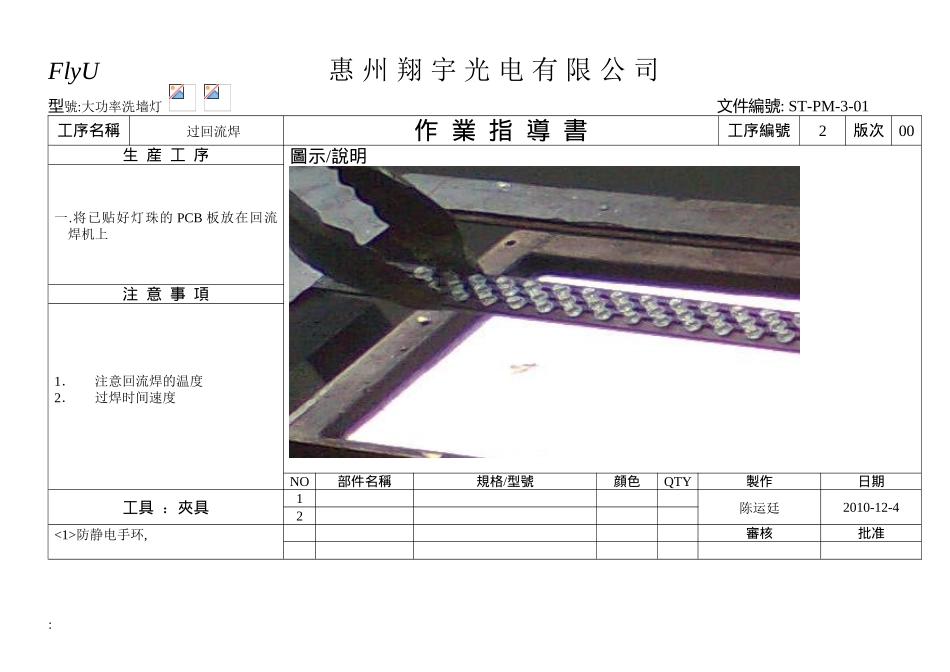

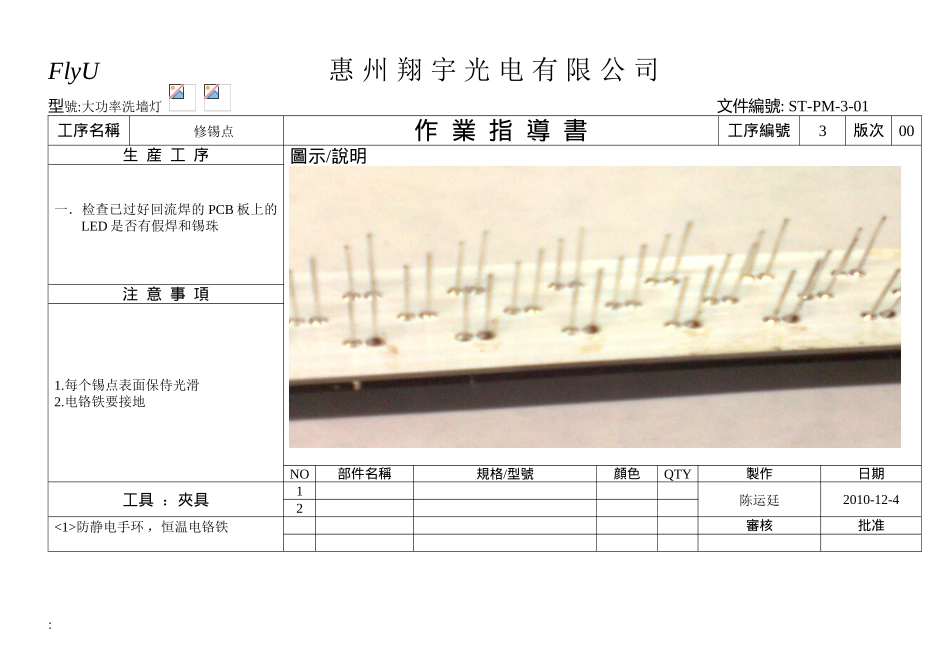

FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱贴LED灯珠作業指導書工序編號1版次00生産工序圖示/說明一.将锡膏均匀地涂PCB板上的焊盘上二.将LED贴在PCB板上注意事項1．注意LED正和负板方向NO部件名稱規格/型號顔色QTY製作日期工具：夾具1LED陈运廷2010-12-42PCB板<1>防静电手环，<2>夹具審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱过回流焊作業指導書工序編號2版次00生産工序圖示/說明一.将已贴好灯珠的PCB板放在回流焊机上注意事項1．注意回流焊的温度2．过焊时间速度NO部件名稱規格/型號顔色QTY製作日期工具：夾具1陈运廷2010-12-42<1>防静电手环,審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱修锡点作業指導書工序編號3版次00生産工序圖示/說明一．检查已过好回流焊的PCB板上的LED是否有假焊和锡珠注意事項1.每个锡点表面保侍光滑2.电铬铁要接地NO部件名稱規格/型號顔色QTY製作日期工具：夾具1陈运廷2010-12-42<1>防静电手环，恒温电铬铁審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱装LED铝基板作業指導書工序編號2版次00生産工序圖示/說明一．将LED铝基板装在灯体上，打上螺丝固定注意事項1.LED铝基板背面要均匀地涂上导热硅脂2.LED铝基板最两端固定螺丝上接上两条地线NO部件名稱規格/型號顔色QTY製作日期工具：夾具1LED铝基板陈运廷2010-12-42灯体<1>防静电手环,螺丝刀,端子钳審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗洗灯文件編號:ST-PM-3-01工序名稱装支架和防水螺母作業指導書工序編號4版次00生産工序圖示/說明一.将支架装在灯体上,用螺丝上紧二.两端出线口装防水螺母注意事項1.先装支架后装防水螺母2.支架位置要统一,成环抱状态3.装防水螺母时,螺母一定要固定外面,在里面上紧NO部件名稱規格/型號顔色QTY製作日期工具：夾具1支架陈运廷2010-12-42防水螺母<1>16梅花,板手審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱测试电源作業指導書工序編號5版次00生産工序圖示/說明一.测试电源功率,功率因数,LED工作电流，电压注意事項1．小心操用，确保安全的情况下才能通电NO部件名稱規格/型號顔色QTY製作日期工具：夾具1电源陈运廷2010-12-42<1>防静电手环，功率计，电流表，电压表審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱装电源作業指導書工序編號6版次00生産工序圖示/說明一．在电源旁边和底部涂上硅胶,把电源放到灯体里面,压紧注意事項1.打硅胶时不能打得太多.造成浪费NO部件名稱規格/型號顔色QTY製作日期工具：夾具1电源陈运廷2010-12-42<1>防静电手环，玻璃胶枪審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱装公母插作業指導書工序編號1版次00生産工序圖示/說明一.将公母插装在灯体上,锁紧防水螺母注意事項1.安装方法为左公右母,防水垫圈不能装反,螺母要上紧,太松容易进水2.公母插要保持一样长度,里面扎扎带NO部件名稱規格/型號顔色QTY製作日期工具：夾具1公母插陈运廷2010-12-42<1>防静电手环,16梅花,剪钳審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱接线作業指導書工序編號2版次00生産工序圖示/說明一.将公母插,电源用接线帽连接起来注意事項1.区分好每条线的作用,棕色线接红色线,蓝色线接黑色,黄绿线相接2.接线帽内不能留太长的铜线,不能把接线母的外壳压烂3.接线母内要均匀地打上121粘接胶NO部件名稱規格/型號顔色QTY製作日期工具：夾具1陈运廷2010-12-42<1>防静电手环,压线钳審核批准:FlyU惠州翔宇光电有限公司型號:大功率洗墙灯文件編號:ST-PM-3-01工序名稱测试整灯工功率作業指導書工序編號5版次00生産工序圖示/說明一.测试整灯功率,功率因数,LED工作电流，电压注意事項1.电源输出线棕色的接光源LED+,蓝色线串一个电流表接LED-,测试完后把电流表拿走2.检查光源每个灯珠的亮度是否一样,有没有不亮的NO部件名稱規格/型號顔色QTY製作日期工具：夾具1陈运廷2010-12-42<1>防...
