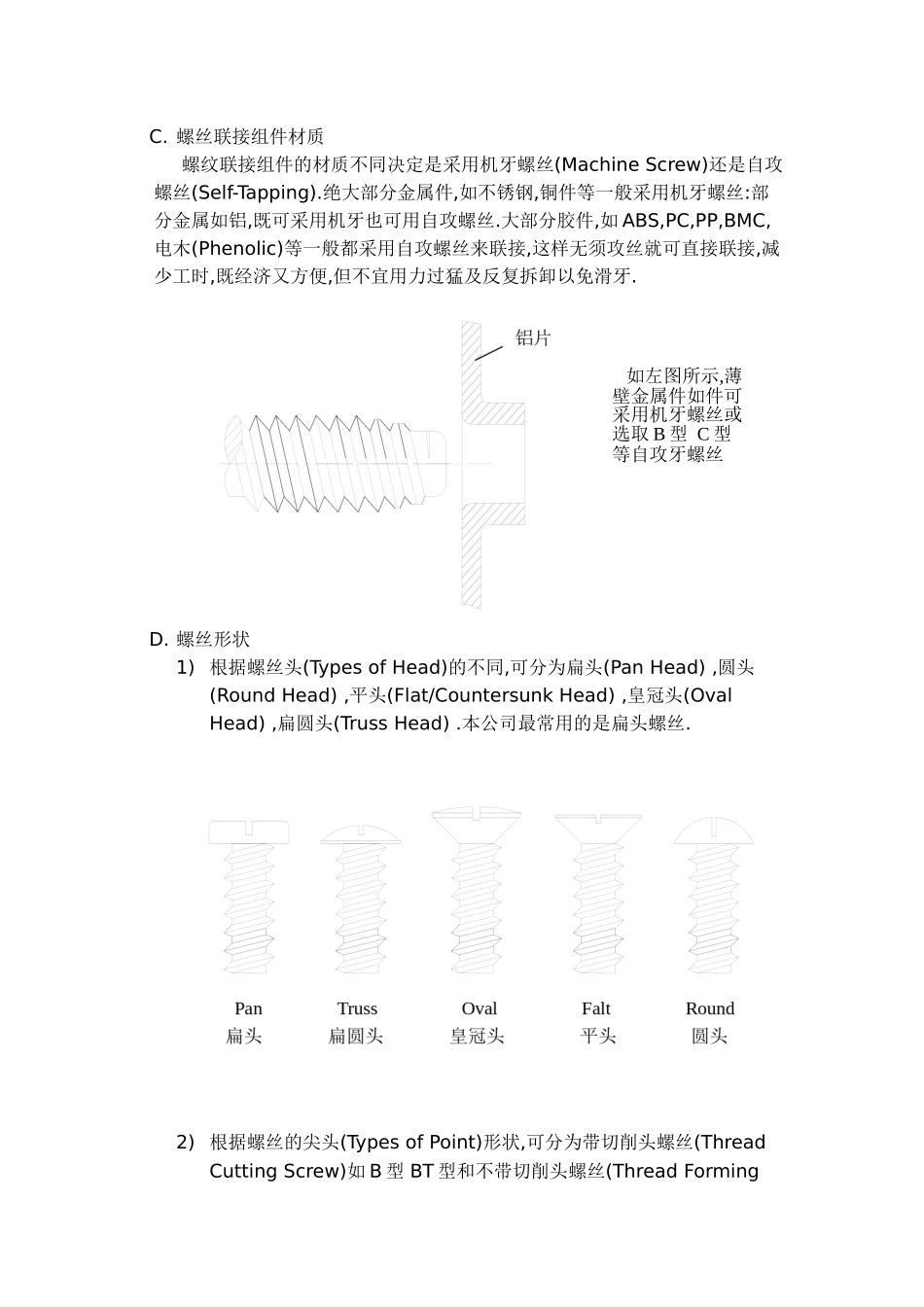

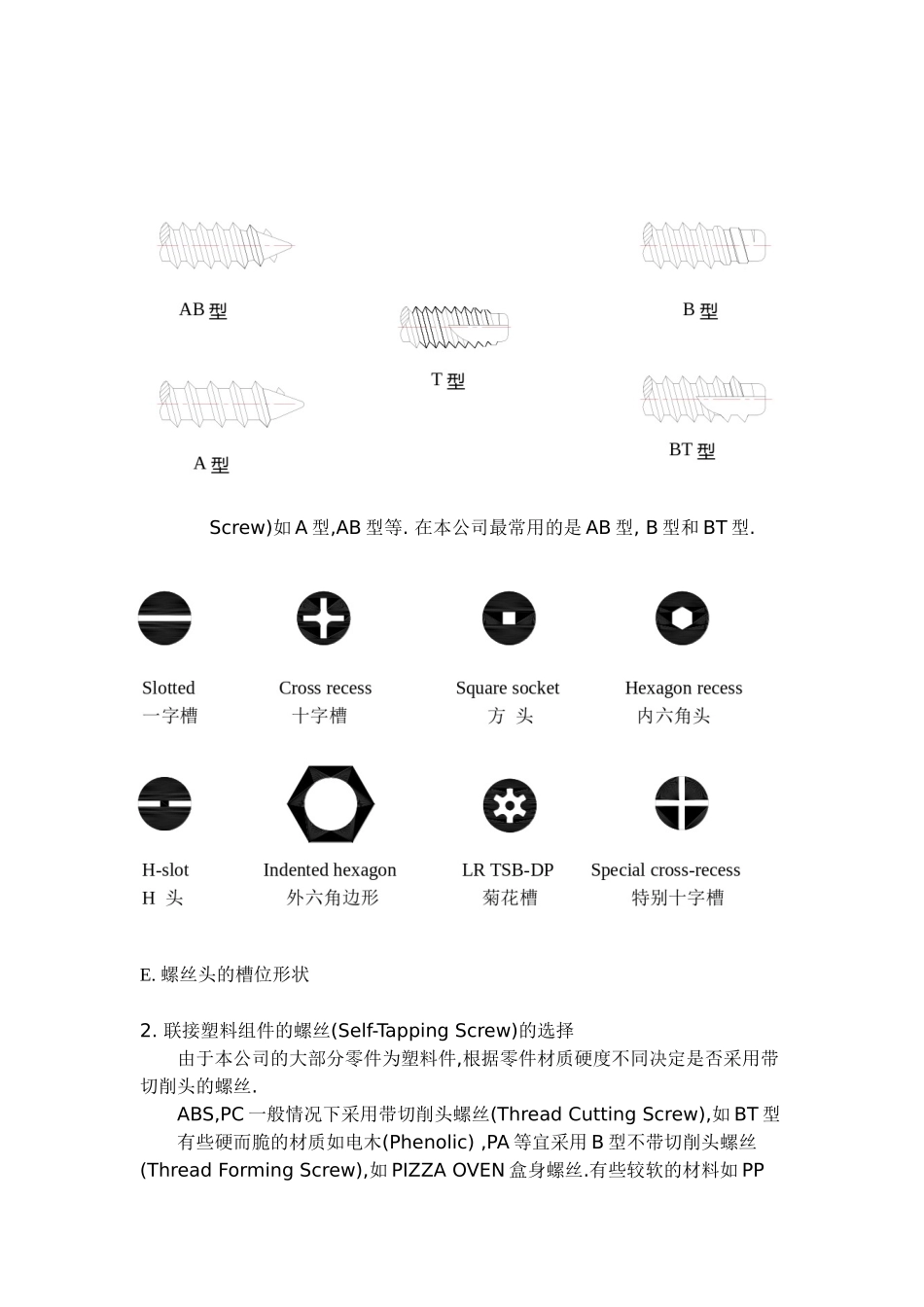

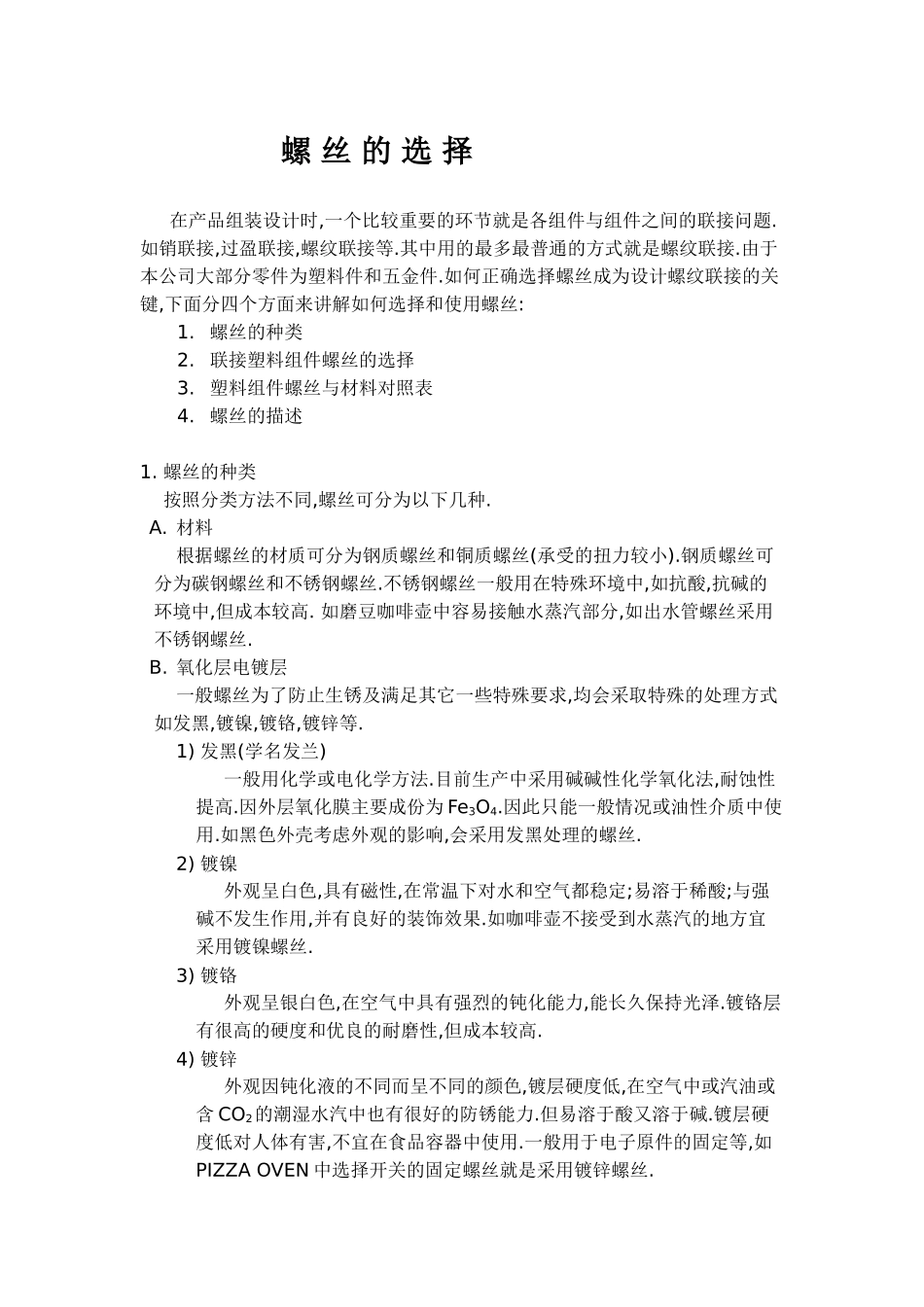

螺丝的选择在产品组装设计时,一个比较重要的环节就是各组件与组件之间的联接问题.如销联接,过盈联接,螺纹联接等.其中用的最多最普通的方式就是螺纹联接.由于本公司大部分零件为塑料件和五金件.如何正确选择螺丝成为设计螺纹联接的关键,下面分四个方面来讲解如何选择和使用螺丝:1.螺丝的种类2.联接塑料组件螺丝的选择3.塑料组件螺丝与材料对照表4.螺丝的描述1.螺丝的种类按照分类方法不同,螺丝可分为以下几种.A.材料根据螺丝的材质可分为钢质螺丝和铜质螺丝(承受的扭力较小).钢质螺丝可分为碳钢螺丝和不锈钢螺丝.不锈钢螺丝一般用在特殊环境中,如抗酸,抗碱的环境中,但成本较高.如磨豆咖啡壶中容易接触水蒸汽部分,如出水管螺丝采用不锈钢螺丝.B.氧化层电镀层一般螺丝为了防止生锈及满足其它一些特殊要求,均会采取特殊的处理方式如发黑,镀镍,镀铬,镀锌等.1)发黑(学名发兰)一般用化学或电化学方法.目前生产中采用碱碱性化学氧化法,耐蚀性提高.因外层氧化膜主要成份为Fe3O4.因此只能一般情况或油性介质中使用.如黑色外壳考虑外观的影响,会采用发黑处理的螺丝.2)镀镍外观呈白色,具有磁性,在常温下对水和空气都稳定;易溶于稀酸;与强碱不发生作用,并有良好的装饰效果.如咖啡壶不接受到水蒸汽的地方宜采用镀镍螺丝.3)镀铬外观呈银白色,在空气中具有强烈的钝化能力,能长久保持光泽.镀铬层有很高的硬度和优良的耐磨性,但成本较高.4)镀锌外观因钝化液的不同而呈不同的颜色,镀层硬度低,在空气中或汽油或含CO2的潮湿水汽中也有很好的防锈能力.但易溶于酸又溶于碱.镀层硬度低对人体有害,不宜在食品容器中使用.一般用于电子原件的固定等,如PIZZAOVEN中选择开关的固定螺丝就是采用镀锌螺丝.C.螺丝联接组件材质螺纹联接组件的材质不同决定是采用机牙螺丝(MachineScrew)还是自攻螺丝(Self-Tapping).绝大部分金属件,如不锈钢,铜件等一般采用机牙螺丝:部分金属如铝,既可采用机牙也可用自攻螺丝.大部分胶件,如ABS,PC,PP,BMC,电木(Phenolic)等一般都采用自攻螺丝来联接,这样无须攻丝就可直接联接,减少工时,既经济又方便,但不宜用力过猛及反复拆卸以免滑牙.D.螺丝形状1)根据螺丝头(TypesofHead)的不同,可分为扁头(PanHead),圆头(RoundHead),平头(Flat/CountersunkHead),皇冠头(OvalHead),扁圆头(TrussHead).本公司最常用的是扁头螺丝.2)根据螺丝的尖头(TypesofPoint)形状,可分为带切削头螺丝(ThreadCuttingScrew)如B型BT型和不带切削头螺丝(ThreadForming如左图所示,薄壁金属件如件可采用机牙螺丝或选取B型C型等自攻牙螺丝Screw)如A型,AB型等.在本公司最常用的是AB型,B型和BT型.E.螺丝头的槽位形状2.联接塑料组件的螺丝(Self-TappingScrew)的选择由于本公司的大部分零件为塑料件,根据零件材质硬度不同决定是否采用带切削头的螺丝.ABS,PC一般情况下采用带切削头螺丝(ThreadCuttingScrew),如BT型有些硬而脆的材质如电木(Phenolic),PA等宜采用B型不带切削头螺丝(ThreadFormingScrew),如PIZZAOVEN盒身螺丝.有些较软的材料如PP在螺丝柱比较短的情况下宜采用AB型.3.塑料组件螺丝与材料对照表材料螺丝种类状态PPPCABSPOMHIPSPA电木带切削头(ThreadCuttingScrew)T型BT型不带切削头(ThreadFormingScrew)A型B型AB型表中:—好—一般—差4.螺丝的描述及长度测量方法1)螺丝的描述一般指描述螺丝的螺纹大径,螺纹牙距,长度,螺丝头(TypesofHead),螺丝的尖头(TypesofPoint),外观特殊处理等如:a)ScrewM3x0.5x4P/HMachineNi-PTD特殊处理(镀Ni)牙型(机牙)螺丝头型Typeofheads(扁头)螺丝长度L牙距P螺纹外径D螺丝b)ScrewM2x10P/HBT-TypeNi-PTD特殊处理(镀Ni)螺丝的尖头形状(带切削头BT型螺丝头型Typeofheads(扁头)螺丝长度L螺纹外径D螺丝2)螺丝长度的测量方法及长度标准A.螺丝长度测量方法B.螺丝长度及外径标准1)公制螺丝的长度(L)系列:44.5568101214(15)161820(22)2325(28)3035404550螺丝的外径(D)系列:22.32.6(2.8)33.544.556782)英制螺丝的长度(L)系列:0.250.3750.50.6250.750.87511.1251.3751.5,螺丝的外径(D)系列:Self-TappingScrewSizePitchMax(mm)#4402.85#5403.17#6203.53#6323.51#8324.17#10244.83
