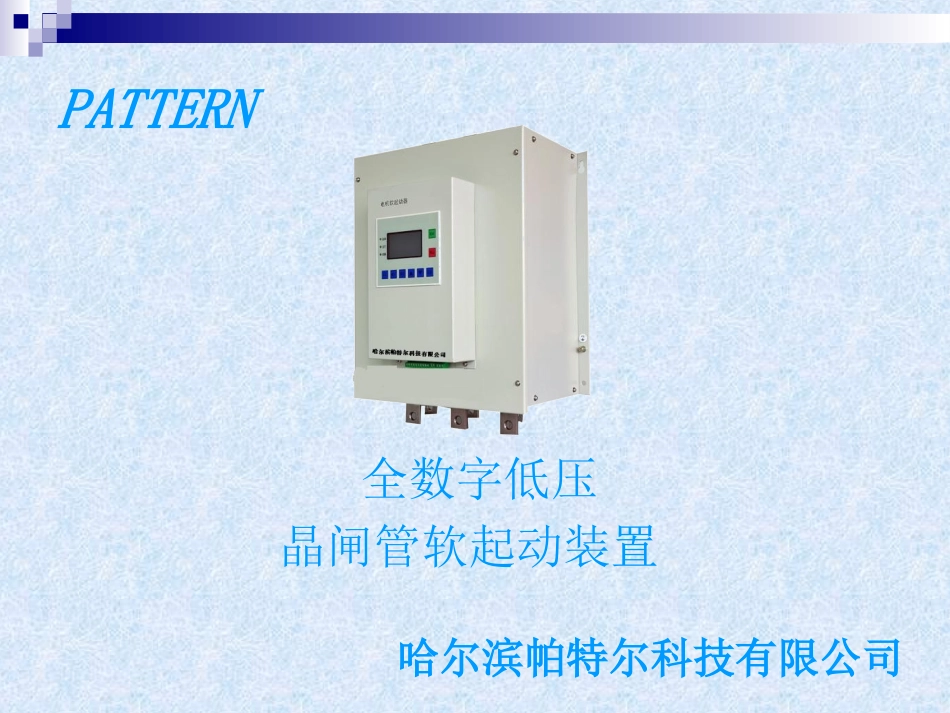

PATTERN哈尔滨帕特尔科技有限公司全数字低压晶闸管软起动装置公司简介公司成立于2001年国家级高新技术企业注册资本1500万元通过ISO9001：2000质量体系认证企业荣誉软起动器问题的提出三相交流异步电动机直接起动常有以下影响：1.起动电流大,会产生电流冲击.2.起动转矩大,会产生转矩冲击.软起动器概述软起动器是降压起动器的一种形式。基本原理是利用串联在电动机定子回路中的固态开关来实现降压起动的。常用的交流开关元件是晶闸管。RSTUVW电机常用交流开关元件类型常用的交流开关元件的结构有如下两种类型：SCR-SCR结构能实现全波控制的理想形式。SCR-Diode结构的控制系统相对简单,但有如下三个不利因素：启动电流比SCR-SCR大电动机会产生额外温升电流谐波较大SCR-SCR-1.5-1-0.500.511.5SCR-Diode-1.5-1-0.500.511.5常用电路模式单相控制模式1.只能控制起动转矩,但不能降低起动电流。2.该控制方式必须与电动机的常规起动装置和保护装置同时使用。3.电动机绕组中的额外温升不能得到控制，因此该控制模式不能应用在重复性高或负载惯量大的应用场合。RSTUVW电机双相控制模式1.在双相控制方式下，未加控制的第二相的电流将高于实际需求(20%～25%)。必须使用交流接触器实现电动机与电网的隔离。2.在双相控制方式下，电动机绕组中的额外温升也不能得到控制，因此该控制方式不能应用在重复性高或负载惯量大的应用场合。RSTUVW电机三相全控模式1.三相全控方式可以使电动机电流和转矩得到完全的控制。RSTUVW电机开环控制方式1.使用开环控制方式的软起动器没有电流反馈功能。2.开环控制方式的产品是按照预定的电压控制模式（如按预定时间逐渐增加电压）完成起动过程的控制。3.该方式下的软起动器不能提供对电动机的保护。RSTUVW电机闭环控制方式1.该方式下的软起动器具有电流反馈功能。2.此时软起动器可以按照用户设定的最大负载起动电流完成起动任务。3.该方式下的软起动器能够提供电动机的保护功能和其他与电流有关的各项服务。电机RSTUVWPTRQ01型软起动器是一种高性能通用型异步电动机起动设备，该装置采用三对反并联的晶闸管串接于交流电机的定子回路上，利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后软起动器输出达到额定电压。这时将通过旁路控制信号，自动控制三相旁路接触器KM吸合，将电动机投入电网运行。全数字低压晶闸管软起动装置工作原理软起动作用降低电动机的起动电流、减少配电容量、避免增容投资减小起动冲击，延长电动机及相关设备的使用寿命平稳的起动和软停车避免了传统起动设备的喘振问题、水锤效应多种起动模式及宽范围的电流、电压等设定，可适应多种负载情况，改善工艺完善可靠的保护功能，更有效的保护电动机及相关设备安全可用与频繁起、停的场合安装非常简单软起动器控制模式PATTERN限流软起动控制模式电压斜坡软起动控制模式点动运行控制模式限流软起动控制模式在限流软起动控制模式下，当电机起动时，其输出电压值迅速增加，直到输出电流达到设定的电流限幅值Im。并保持输出电流不大于该值，电压逐渐升高，使电机逐渐加速，当电机接近额定转速时，输出电流迅速下降至额定电流Ie，完成起动过程。适用条件：对起动电流有严格要求的场合，特别是电网容量偏小，要限制起动容量时，限流倍数一般为电机额定电流Ie的1.5～3倍。当电机起动时，软起动器输出电压迅速上升到Ui，然后按设定的时间t逐渐上升，电机随着电压的上升不断加速，当电压达到额定电压Ue时，电机达到额定转速，起动过程完成。适用条件：惯性大的负载或对起动平稳性要求高的场合。Ui的设定范围0～380V，t的设定范围1～100秒。电压斜坡软起动控制模式点动运行控制模式点动运行控制模式下，软起动器的输出电压迅速增加至出事电压Ui并保持不变。通过改变Ui的设定值，可改变电动机点动时的输出转矩。适用条件：多用于试车或某些负载的定位。停机控制模式自由停机：当接到停机指令后，软起动器断开旁路接触器随即封锁主电路晶闸管的输出，电动机依负载惯性逐渐停机。...
