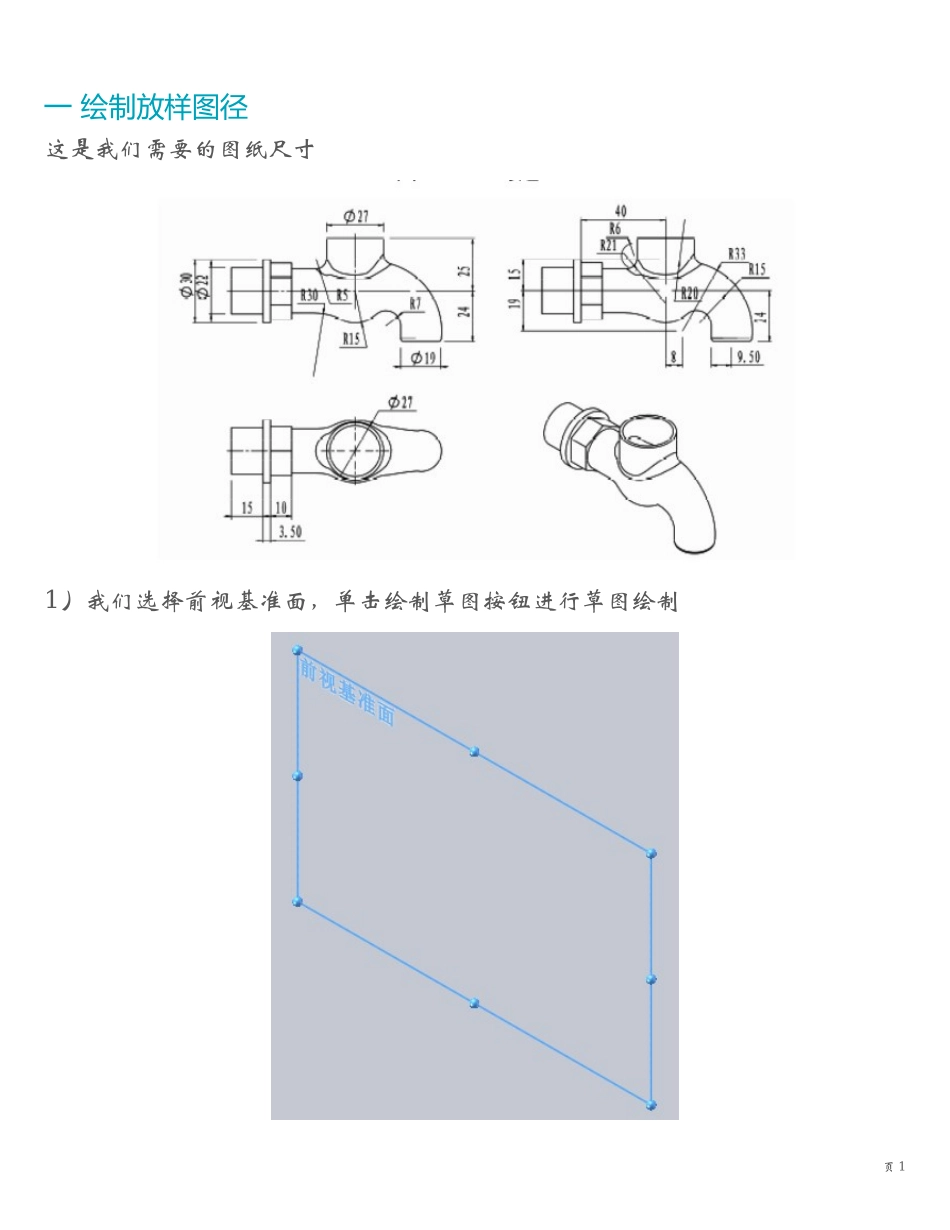

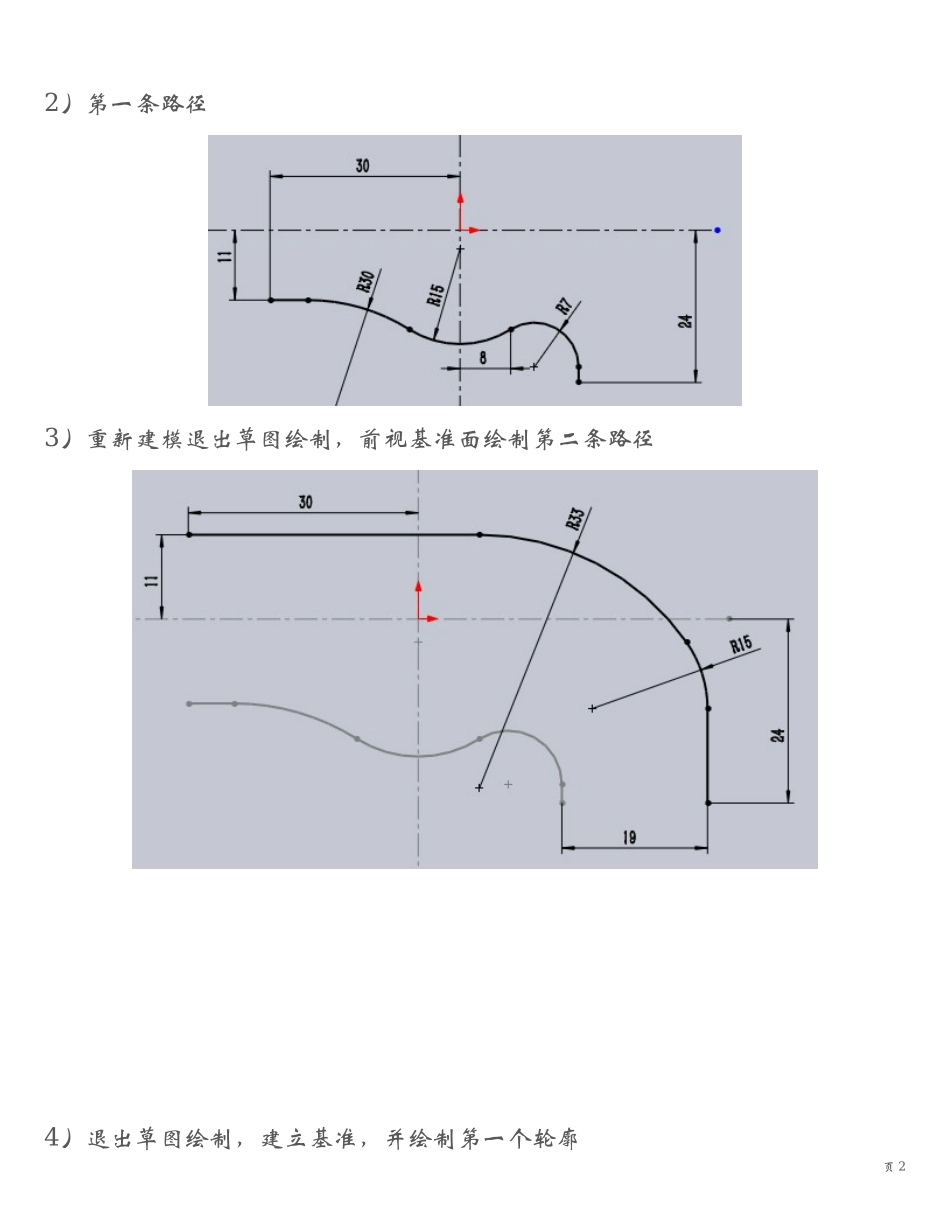

||SOLIDWORKS画龙头版一绘制放样图径这是我们需要的图纸尺寸1）我们选择前视基准面，单击绘制草图按钮进行草图绘制页12）第一条路径3）重新建模退出草图绘制，前视基准面绘制第二条路径4）退出草图绘制，建立基准，并绘制第一个轮廓页25）对所绘制的轮廓与两路径添加重合关系，并保证圆心与两轮廓端点在一条直线上6）建立基准面并绘制第二个轮廓页37）退出草图建立基准面并绘制第三个轮廓8）绘制第三个轮廓页49）退出草图绘制，进入特征工具栏，并点击“放样”，完成后点击确定，如图10）绘制进水口部分，选取端面作为绘制草图的平面，并绘制六角形页5草图拉伸模型11）选择六角形端面继续绘制前段部分12）选取圆端面继续绘制前段部分页613）绘制丝牙部分14）对丝牙端口进行圆角，并对丝牙后部进行收尾页7退回控制棒回到丝牙拉伸部分圆角，完成后再收回控制棒对丝牙尾部进行处理A：未处理时的效果B：选择上视基准面绘制草图C：生成交叉曲线D：全部生成构造线F：绘制直线并与曲线相切，同时画一点，并与端点重合G：退出草图，使用投影曲线H：放样切除页8切除后的效果15）绘制开关部分A：建立基准面B：在基准面绘制圆开草图页9C：拉伸效果16：拉伸切除前端部分最终效果图页10说明：后面的部分在原始草图中没有，各人根据自己的要求进行开关和丝牙的绘制有不明白的地方，请加245414919页11
