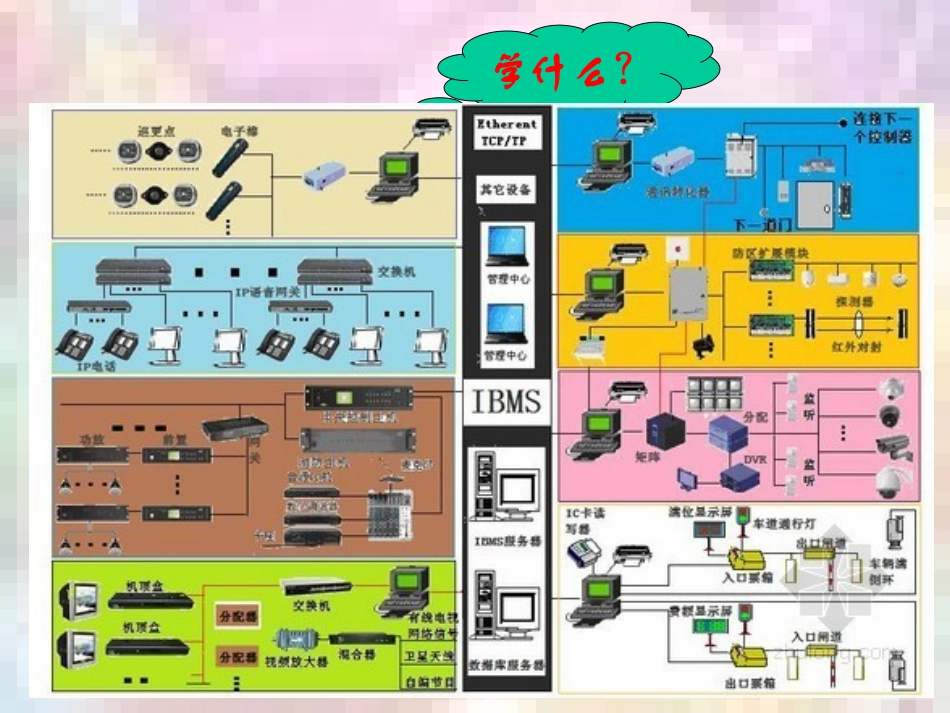

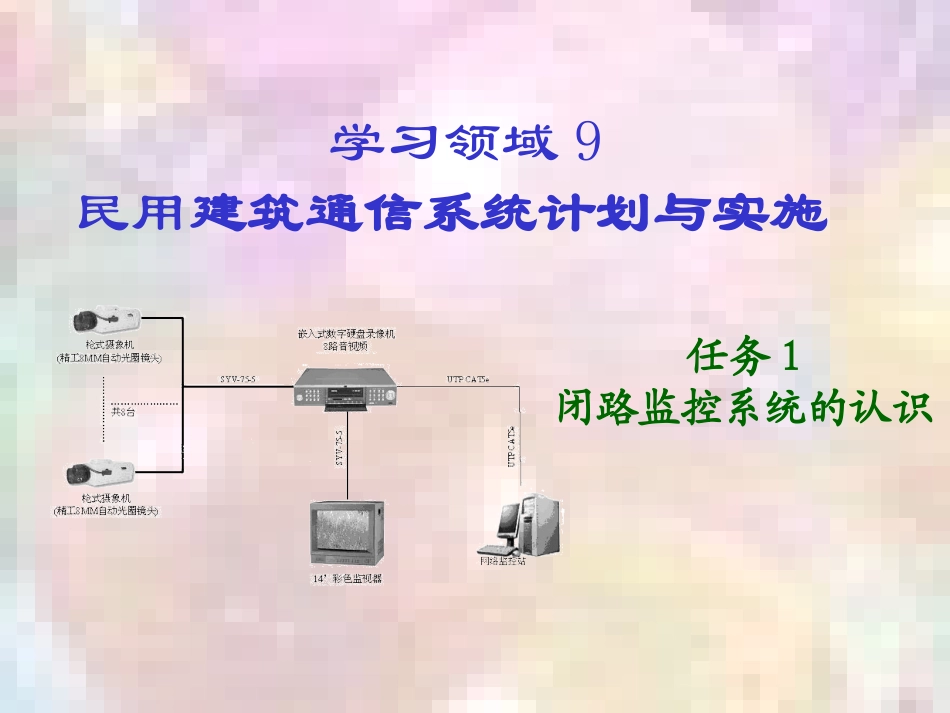

学习领域9民用建筑通信系统计划与实施任务1闭路监控系统的认识先“兵”后“礼”•1.上课不能衣冠不整、穿拖鞋进教室，下课自觉整理座位。•2.及格靠自己——总成绩为平时分+期末成绩，各占50%。平时分上课听课情况、作业完成情况等占70分，剩下30分靠自己获取—主动回答问题并正确，一次加5分，错误不扣分。被点名提问答正确不加分，错误扣5分。表现优异可额外加高分。•3.上课玩手机一次，扣20分平时分，旷课一次扣30分迟到一次扣5分，事假扣5分，公假病假不扣分。•4.三次迟到算一次旷课，3次旷课没期末总成绩。——立字为证学习领域9学什么？安全技术防范•视频监控系统•入侵报警系统•电子巡更系统•出入口控制系统•其他（停车场管理系统、可视对讲）监控状态被监控对象实时、不失真、形象在智能建筑中广泛应用导入：闭路电视与广播电视电视闭路电视广播电视大众传播媒介、用于广播形式的称为广播电视，如前章所说的CATV或卫星电视是为特定的目的，信息传输给特定的用户任务1闭路监控系统的认识闭路电视与广播电视的比较1）都有必要的基本设备，如摄像机、传输设备、显示设备及视频切换设备等2）服务的目的不同一个是为大众的服务的，另一个是为局部某个特定目标服务的。适用的对象不同3）信息传输的方式不同一个是扩散型长距离传播，一个是短距离的定点传播4）技术质量要求广播电视技术要求高，闭路电视按设置位置技术要求可略低些任务1闭路监控系统的认识闭路电视系统：CCTV用电缆或光缆在闭合的通路内传输电视信号从摄像到显像完全独立齐备的电视系统1、什么是闭路电视监控系统？任务1闭路监控系统的认识1）基本组成：摄像机（系统中称“头”）传输线路（可用电缆或光缆）显示器（系统中称为“尾”）2）原理摄像机成像光像转换成电由摄像机来完成电缆或光缆显示器电信号转换成光像信号摄像机传输线缆显示器摄像机摄像机单头单尾系统……多头单尾显示器显示器……多头多尾2、闭路电视监控系统的组成及各组成部分的功能？摄像机（头）传送线缆监视器（尾）控制部分记录重放图像处理2、闭路电视监控系统的组成及各组成部分的功能？2、闭路电视监控系统的组成及各组成部分的功能？任务1闭路监控系统的认识3、闭路电视监控系统的主要设备及参数？1）监控摄像机：摄像机是监控系统的重要组成部分，前端图像数据采集设备。按摄像器件类别真空摄像器件固体摄像器件CCD电荷耦合MOS金属氧化物视像管碘化锌镉CID电荷注入按色彩分彩色黑白按电视制式分PALNTSC已淘汰任务1闭路监控系统的认识3、闭路电视监控系统的主要设备及参数？黑白摄像机与彩色摄像机比较序号项目摄像机黑白摄像机彩色摄像机1灵敏度高低（约低10倍以上）2分解力高低（约低20%）3尺寸，重量小大4图像观察感觉只有黑白有色彩，真实5价格低高（1倍以上）任务1闭路监控系统的认识3、闭路电视监控系统的主要设备及参数？1）监控摄像机：摄像机是监控系统的重要组成部分，前端图像数据采集设备。摄像机照度的选择：环境最低照度应>摄像机最低照度*10。黑白监视器监视目标最低照度>10lx彩色监视器监视目标最低照度>50lx零照度环境下宜采用红外光源或其它光源。摄像机的选择：没有颜色识别要求的选黑白摄像机。SN-586C超级宽动态摄像机彩色转黑白半球型摄像机彩色枪式摄像机摄像机实物（A）摄像机实物（B）彩色枪式摄像机ZT8005M智能高速ZT8109室内外悬挂型ZT8107室内外悬挂型彩色数字摄像机1/4松下摄像机实物（C）监视器按功能分主要有三类图像监视器接收监视两用机电视接收机有彩色和黑白之分使用最多图像监视器的特点没有射频输入没有中频放大没有视频检波没有音频电路没有扬声器任务1闭路监控系统的认识3、闭路电视监控系统的主要设备及参数？2）监视器:显示前端图像采集设备返回的图像信息。是监控系统的标准图像输出设备，任务1闭路监控系统的认识3、闭路电视监控系统的主要设备及参数？按色彩分彩色黑白监视器也有分辨率，同摄像机一样用线数表示，实际使用时一般要求监视器线数要与摄像机匹配。按显像管尺寸分9、10、12、1415、17、212）监视器:监控台实物图：任务1闭路监控系统的认识3、闭路电视监控系统的主要设...
