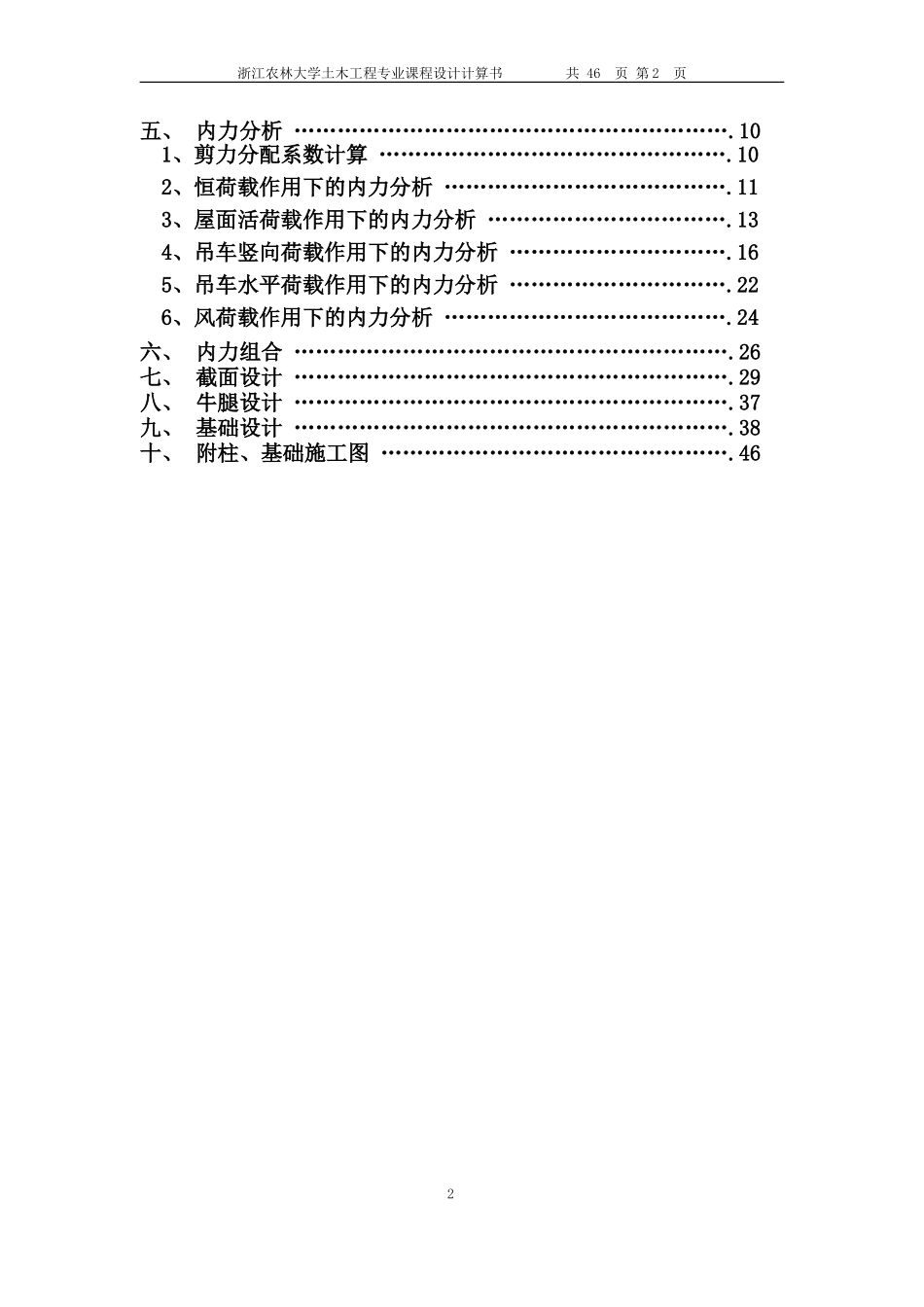

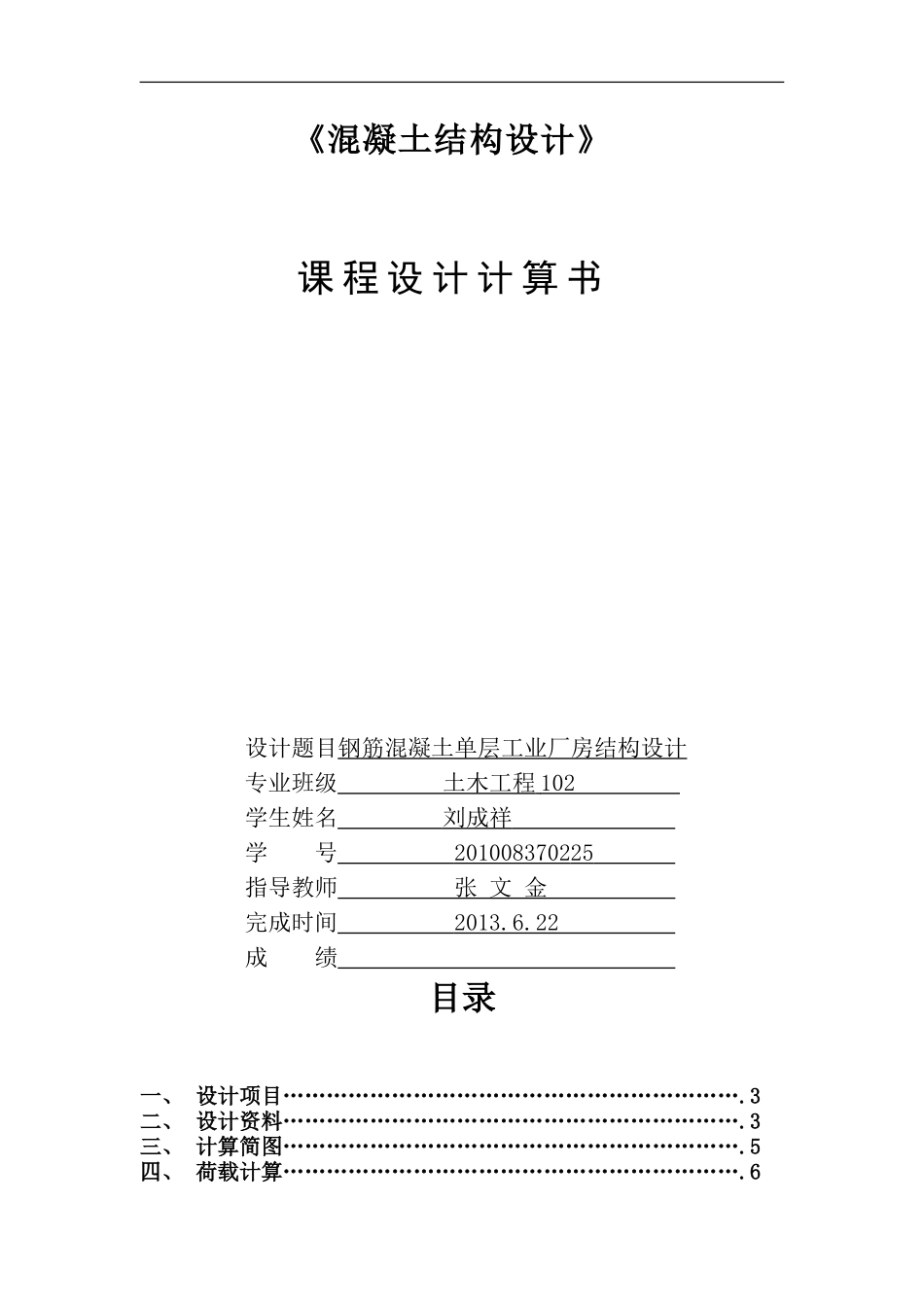

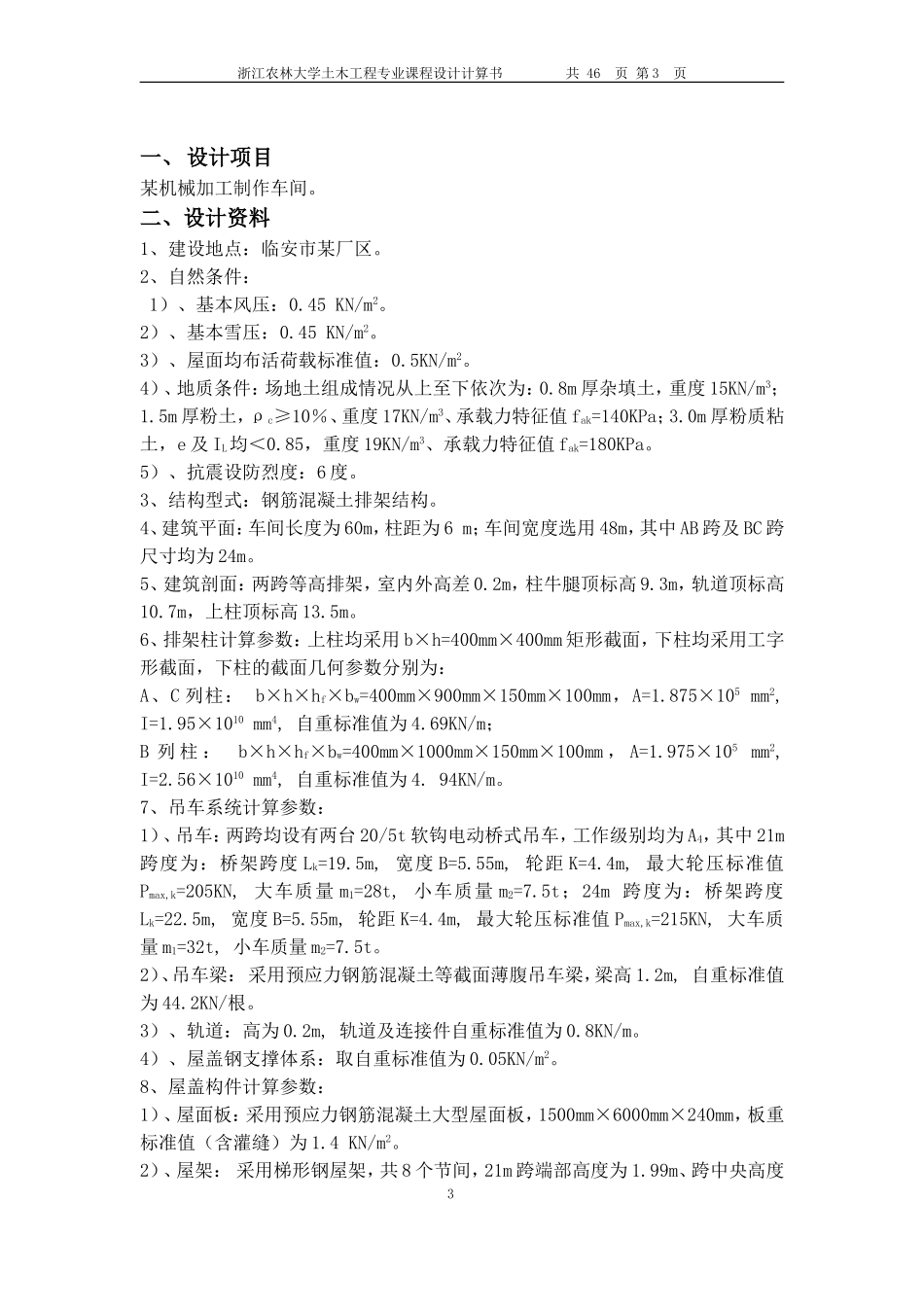

《混凝土结构设计》课程设计计算书设计题目钢筋混凝土单层工业厂房结构设计专业班级土木工程102学生姓名刘成祥学号201008370225指导教师张文金完成时间2013.6.22成绩目录一、设计项目……………………………………………………….3二、设计资料……………………………………………………….3三、计算简图……………………………………………………….5四、荷载计算……………………………………………………….6浙江农林大学土木工程专业课程设计计算书共46页第2页五、内力分析…………………………………………………….101、剪力分配系数计算………………………………………….102、恒荷载作用下的内力分析………………………………….113、屋面活荷载作用下的内力分析…………………………….134、吊车竖向荷载作用下的内力分析………………………….165、吊车水平荷载作用下的内力分析………………………….226、风荷载作用下的内力分析………………………………….24六、内力组合…………………………………………………….26七、截面设计…………………………………………………….29八、牛腿设计…………………………………………………….37九、基础设计…………………………………………………….38十、附柱、基础施工图………………………………………….462浙江农林大学土木工程专业课程设计计算书共46页第3页一、设计项目某机械加工制作车间。二、设计资料1、建设地点：临安市某厂区。2、自然条件：1）、基本风压：0.45KN/m2。2）、基本雪压：0.45KN/m2。3）、屋面均布活荷载标准值：0.5KN/m2。4）、地质条件：场地土组成情况从上至下依次为：0.8m厚杂填土，重度15KN/m3；1.5m厚粉土，ρc≥10％、重度17KN/m3、承载力特征值fak=140KPa；3.0m厚粉质粘土，e及IL均＜0.85，重度19KN/m3、承载力特征值fak=180KPa。5）、抗震设防烈度：6度。3、结构型式：钢筋混凝土排架结构。4、建筑平面：车间长度为60m，柱距为6m；车间宽度选用48m，其中AB跨及BC跨尺寸均为24m。5、建筑剖面：两跨等高排架，室内外高差0.2m，柱牛腿顶标高9.3m，轨道顶标高10.7m，上柱顶标高13.5m。6、排架柱计算参数：上柱均采用b×h=400mm×400mm矩形截面，下柱均采用工字形截面，下柱的截面几何参数分别为：A、C列柱：b×h×hf×bw=400mm×900mm×150mm×100mm，A=1.875×105mm2,I=1.95×1010mm4,自重标准值为4.69KN/m；B列柱：b×h×hf×bw=400mm×1000mm×150mm×100mm，A=1.975×105mm2,I=2.56×1010mm4,自重标准值为4.94KN/m。7、吊车系统计算参数：1）、吊车：两跨均设有两台20/5t软钩电动桥式吊车，工作级别均为A4，其中21m跨度为：桥架跨度Lk=19.5m,宽度B=5.55m,轮距K=4.4m,最大轮压标准值Pmax,k=205KN,大车质量m1=28t,小车质量m2=7.5t；24m跨度为：桥架跨度Lk=22.5m,宽度B=5.55m,轮距K=4.4m,最大轮压标准值Pmax,k=215KN,大车质量m1=32t,小车质量m2=7.5t。2）、吊车梁：采用预应力钢筋混凝土等截面薄腹吊车梁，梁高1.2m,自重标准值为44.2KN/根。3）、轨道：高为0.2m,轨道及连接件自重标准值为0.8KN/m。4）、屋盖钢支撑体系：取自重标准值为0.05KN/m2。8、屋盖构件计算参数：1）、屋面板：采用预应力钢筋混凝土大型屋面板，1500mm×6000mm×240mm，板重标准值（含灌缝）为1.4KN/m2。2）、屋架：采用梯形钢屋架，共8个节间，21m跨端部高度为1.99m、跨中央高度3浙江农林大学土木工程专业课程设计计算书共46页第4页为3.04m；24m跨端部高度为1.99m、跨中央高度为3.19m。屋架自重标准值按下式计算：0.12＋0.011L（KN/m2），其中L为屋架跨度，以m计。3）、钢筋混凝土天沟板：580mm×6000mm×400mm，板重标准值为12.8KN/块。9、屋面做法：三毡四油防水层；20mm厚1:3水泥砂浆找平层；250mm厚1:8水泥珍珠岩制品保温层；一毡二油隔气层；20mm厚1:2.5水泥砂浆找平层；预应力钢筋混凝土大型屋面板，板下喷大白浆两道。10、围护结构：1）、墙体：370mm厚烧结普通砖砌体，自重标准值取19KN/m3，外清水墙、内喷大白浆两道。2）、钢窗：上窗1.8m×3.6m、下窗3.6m×3.6m，自重标准值取0.45KN/m2。11、材料供应：1）...
