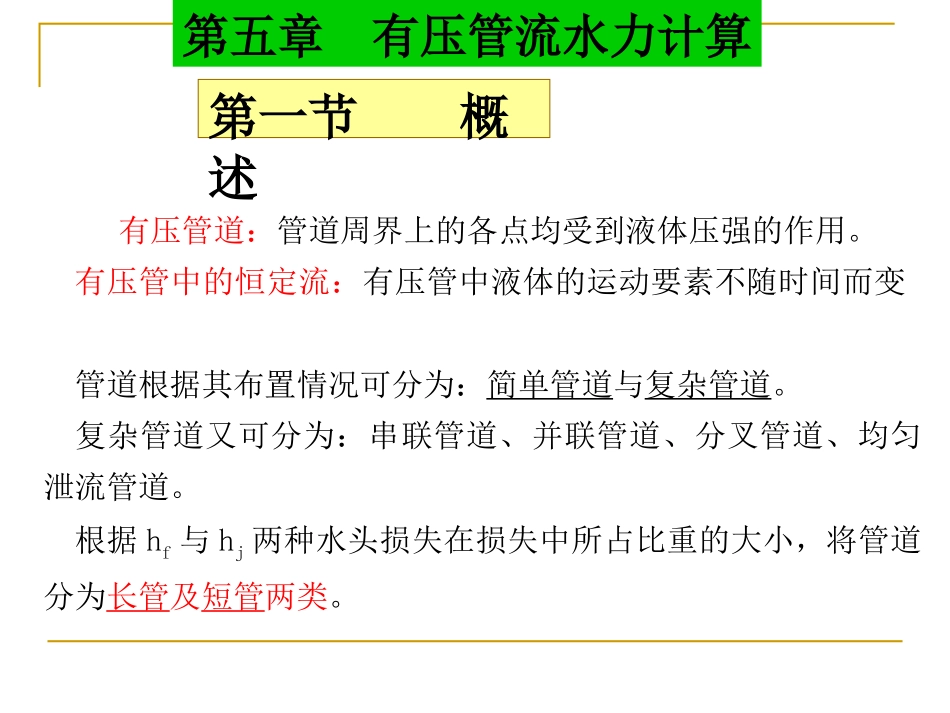

第五章有压管流水力计算内容回顾：水头损失及分类；沿程水头损失和局部水头损失水流流态：层流和紊流、雷诺数沿程水头损失计算：谢才公式局部水头损失计算：lRCvhf22gvgvAAhj22)1(221212短管、长管的概念；淹没出流、自由出流的概念。短管的水力计算；长管的水力计算；复杂管路得水力计算。第五章有压管流水力计算本章内容：第一节概述有压管道：管道周界上的各点均受到液体压强的作用。有压管中的恒定流：有压管中液体的运动要素不随时间而变管道根据其布置情况可分为：简单管道与复杂管道。复杂管道又可分为：串联管道、并联管道、分叉管道、均匀泄流管道。根据hf与hj两种水头损失在损失中所占比重的大小，将管道分为长管及短管两类。第五章有压管流水力计算对恒定流，有压管道的水力计算主要有下列几种。一、输水能力计算已知管道布置、断面尺寸及作用水头时，要求确定管道通过的流量。计算如上节例题。二、当已知管道尺寸和输水能力时，计算水头损失；即要求确定通过一定流量时所必须的水头。三、管道直径的确定第五章有压管流水力计算第一节概述简单管道水力计算的基本类型先分析沿管道总流测压管水头的变化情况，再计算并绘制测压管水头线。因为流量和管径均已知各断面的平均流速即可求出，入口到任一断面的全部水头损失也可算出。该点压强为由此可绘出总水头线和测压管水头线。管内压强可为正值也可为负值。当管内存在有较大负压时，可能产生空化现象。wiiiiihgvzHp221四、对一个已知管道尺寸、水头和流量的管道，要求确定管道各断面压强的大小。第五章有压管流水力计算第一节概述简单管道：指管道直径不变且无分支的管道。简单管道的水力计算可分为自由出流和淹没出流。一、自由出流对1-1断面和2-2断面建立能量方程令且因212222201whgvgvH02012HgvHjfwhhh21第二节简单短管的水力计算第五章有压管流水力计算故上式表明，管道的总水头将全部消耗于管道的水头损失和保持出口的动能。因为沿程损失局部水头损失有jfhhgvH2220gvdlhf22gvhj22gvdlH2)(220第二节简单短管的水力计算第五章有压管流水力计算取则管中流速通过管道流量式中称为管道系统的流量系数。当忽略行近流速时，流量计算公式变为120211gHdlv0211gHAdlQ02gHAcgvdlH2)1(20dlc11gHAQc2第二节简单短管的水力计算第五章有压管流水力计算管道出口淹没在水下称为淹没出流。取符合渐变流条件的断面1-1和2-2列能量方程因则有在淹没出流情况下，包括行进流速的上下游水位差z0完全消耗于沿程损失及局部损失。2122222201whgvgvz02v2121102whgvzz第五章有压管流水力计算二、淹没出流第二节简单短管的水力计算因为整理后可得管内平均流速通过管道的流量为式中，称为管道系统的流量系数。当忽略掉行近流速时，流量计算公式为021gzdlv02gzAvAQcgvdlhhhjfw2)(221dlc1gzAQc2第二节简单短管的水力计算第五章有压管流水力计算三、管径的确定管线布置已定，当要求输送一定流量时，确定所需的断面尺寸（圆形管道即确定管道直径）1．管道的输水能力、管长l及管道的总水头H均已确定。管道直径，流量系数与管径有关，需用试算法确定。gHQdc24cdlc1第五章有压管流水力计算第二节简单短管的水力计算2．管道的输水量Q，管长l已知，要求选定所需的管径及相应的水头。从技术和经济条件综合考虑。(1)管道使用要求：管中流速大产生水击，流速小泥沙淤积。(2)管道经济效益：管径小，造价低，但流速大，水头损失也大，抽水耗费也增加。反之管径大，流速小，水头损失减少，运转费用少，但管道造价高。当根据技术要求确定流速后管道直径即可由右式计算：vQd4第二节简单短管的水力计算第五章有压管流水力计算四、绘制总水头线和侧压管水头线（一）、绘制总水头和测压管水头线的具体步骤（二）、绘制总水头线和测压管水头线应注意的问题1.沿程水头损失沿管均匀分布，局部水头损失发生...
