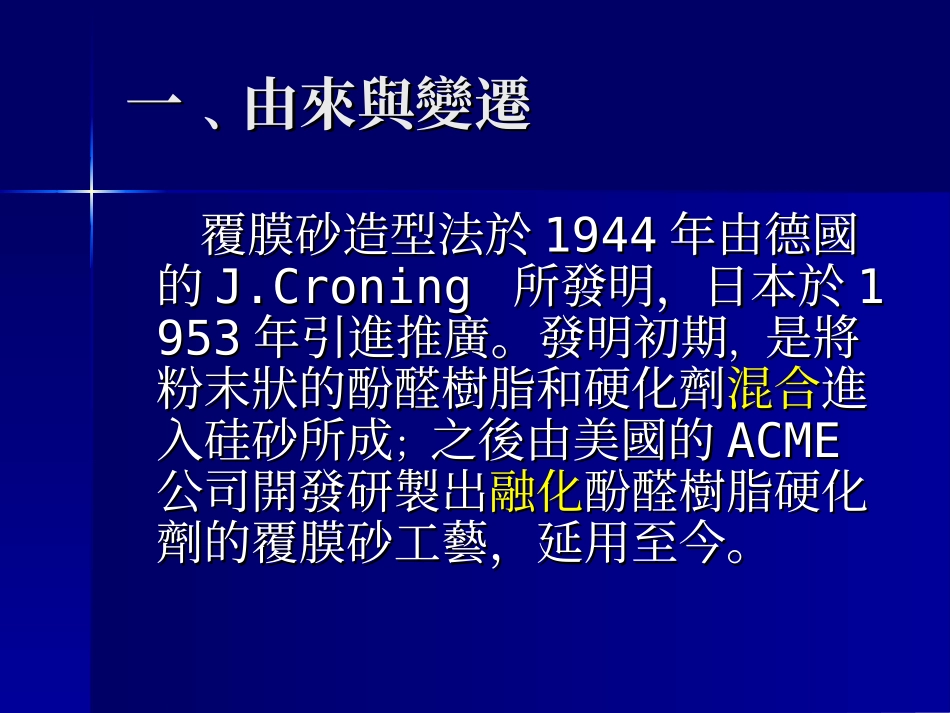

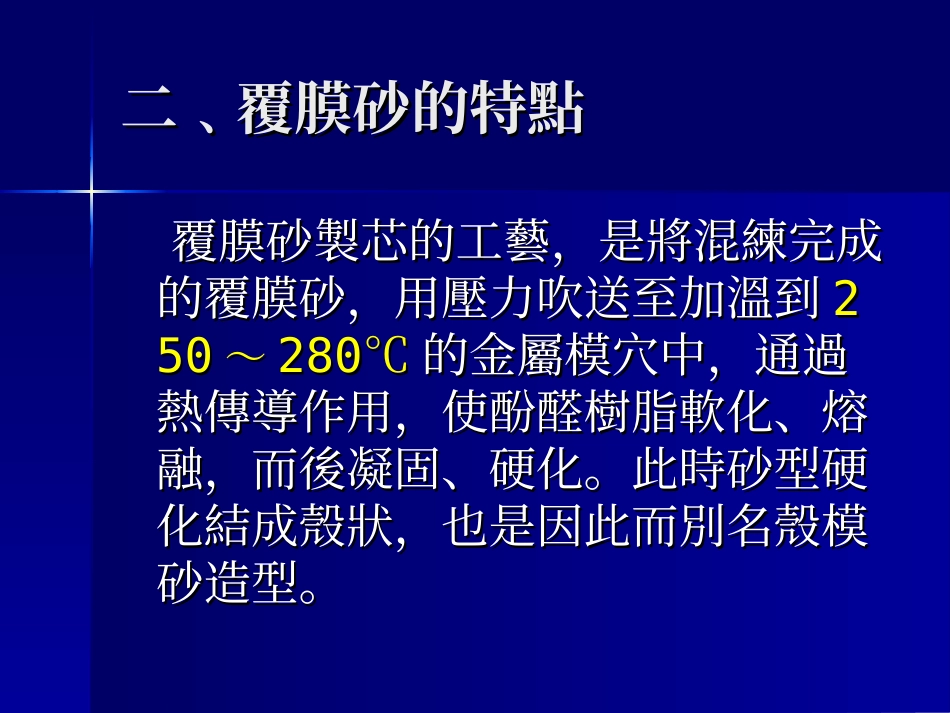

覆膜砂基礎概論覆膜砂基礎概論覆膜砂覆膜砂RResingesingCCoatedoatedSSandand張守疆2005.10.30一﹑由來與變遷一﹑由來與變遷覆膜砂造型法於覆膜砂造型法於19441944年由德國年由德國的的J.CroningJ.Croning所發明，日本於所發明，日本於11953953年引進推廣。發明初期年引進推廣。發明初期，，是將是將粉末狀的酚醛樹脂和硬化劑粉末狀的酚醛樹脂和硬化劑混合混合進進入硅砂所成入硅砂所成；；之後由美國的之後由美國的ACMEACME公司開發研製出公司開發研製出融化融化酚醛樹脂硬化酚醛樹脂硬化劑的覆膜砂工藝，延用至今。劑的覆膜砂工藝，延用至今。覆膜砂製芯的工藝，是將混練完成覆膜砂製芯的工藝，是將混練完成的覆膜砂，用壓力吹送至加溫到的覆膜砂，用壓力吹送至加溫到225050～～280℃280℃的金屬模穴中，通過的金屬模穴中，通過熱傳導作用，使酚醛樹脂軟化、熔熱傳導作用，使酚醛樹脂軟化、熔融，而後凝固、硬化。此時砂型硬融，而後凝固、硬化。此時砂型硬化結成殼狀，也是因此而別名殼模化結成殼狀，也是因此而別名殼模砂造型。砂造型。二﹑覆膜砂的特點二﹑覆膜砂的特點優點與缺點優點與缺點優點優點乾態，流動性、填充性好，適合生產形狀複乾態，流動性、填充性好，適合生產形狀複雜的砂芯。雜的砂芯。強度好，衰退慢、可使用時間長。強度好，衰退慢、可使用時間長。尺寸精確，可減少加工量。尺寸精確，可減少加工量。儲藏安定性佳。儲藏安定性佳。可製作中空型砂芯。可製作中空型砂芯。材料取得來源豐富、便利。材料取得來源豐富、便利。缺點缺點生產設備的造價高，所以想自己生產覆生產設備的造價高，所以想自己生產覆膜砂較困難。膜砂較困難。小批量生產成本很高。小批量生產成本很高。覆膜砂製芯，必須使用加溫的金屬模具，覆膜砂製芯，必須使用加溫的金屬模具，作業環境較惡劣。作業環境較惡劣。三﹑生產工藝三﹑生產工藝鑄造砂鑄造砂→→砂礦開採磨洗機＋清水沖洗螺→→砂礦開採磨洗機＋清水沖洗螺→旋分級入庫儲存→旋分級入庫儲存((濕精砂濕精砂))→→滾筒乾燥滾筒乾燥(110(110～～130)℃130)℃→→→篩析→篩析分級入庫分級入庫((乾燥砂乾燥砂))覆膜砂覆膜砂→→鑄造砂粒度調整定量、批次加→→鑄造砂粒度調整定量、批次加熱熱(130(130～～150150℃℃))→＋添加劑混練桶→＋添加劑混練桶→→→→固化劑硬脂酸鈣排砂破碎→→→→固化劑硬脂酸鈣排砂破碎→→→篩析集塵、冷卻包裝→→→篩析集塵、冷卻包裝鑄造砂批次加熱混練桶硬化劑添加劑樹脂50～60秒集塵50～60秒入庫排砂脫膜劑破碎篩析冷卻製造方法製造方法覆膜方式覆膜方式樹脂型態樹脂型態製造方製造方法法冷覆膜法冷覆膜法((一一))液態液態硅砂加樹脂硅砂加樹脂常溫常溫投入混練機，吹入投入混練機，吹入常溫常溫空氣，將酒精氣化。空氣，將酒精氣化。冷覆膜法冷覆膜法((二二))粉態粉態硅砂硅砂＋＋含有固化劑的粉狀酚醛樹脂含有固化劑的粉狀酚醛樹脂＋＋煤油煤油常溫常溫投入投入，，將煤油氣化將煤油氣化熱覆膜法熱覆膜法液態液態硅砂加樹脂硅砂加樹脂常溫常溫投入混練機，吹入投入混練機，吹入1150℃50℃熱風熱風，將酒精氣化。，將酒精氣化。半乾熱半乾熱覆膜法覆膜法液態液態硅砂加樹脂硅砂加樹脂常溫常溫投入混練機，吹入投入混練機，吹入8800～～120℃120℃熱風熱風，將酒精氣化。，將酒精氣化。乾熱乾熱覆膜法覆膜法固態固態液態液態硅砂加熱至硅砂加熱至130130～～160160℃℃，，用硅用硅砂熱量融化固態樹脂砂熱量融化固態樹脂，，並加入固化並加入固化劑劑。。四﹑應用範圍四﹑應用範圍按型式區分：按型式區分：外模外模1.1.垂直分型壓力吹送式垂直分型壓力吹送式2.2.水平分型壓力吹送式水平分型壓力吹送式砂芯砂芯1.1.中空形式中空形式2.2.實心形式實心形式疊模實心形式疊模實心形式離心式殼型鑄管離心式殼型鑄管克難式混柴油，使用木型成形，點火克難式混柴油，使用木型成形，點火按吹砂方式區分按吹砂方式區分上吹壓式上吹壓式下吹壓式下吹壓式側吹壓式側吹壓式翻轉重力覆膜翻轉重力覆膜翻轉吹壓覆膜翻轉吹壓覆膜手工倒入手工倒入設備動作形式區分設備動...
