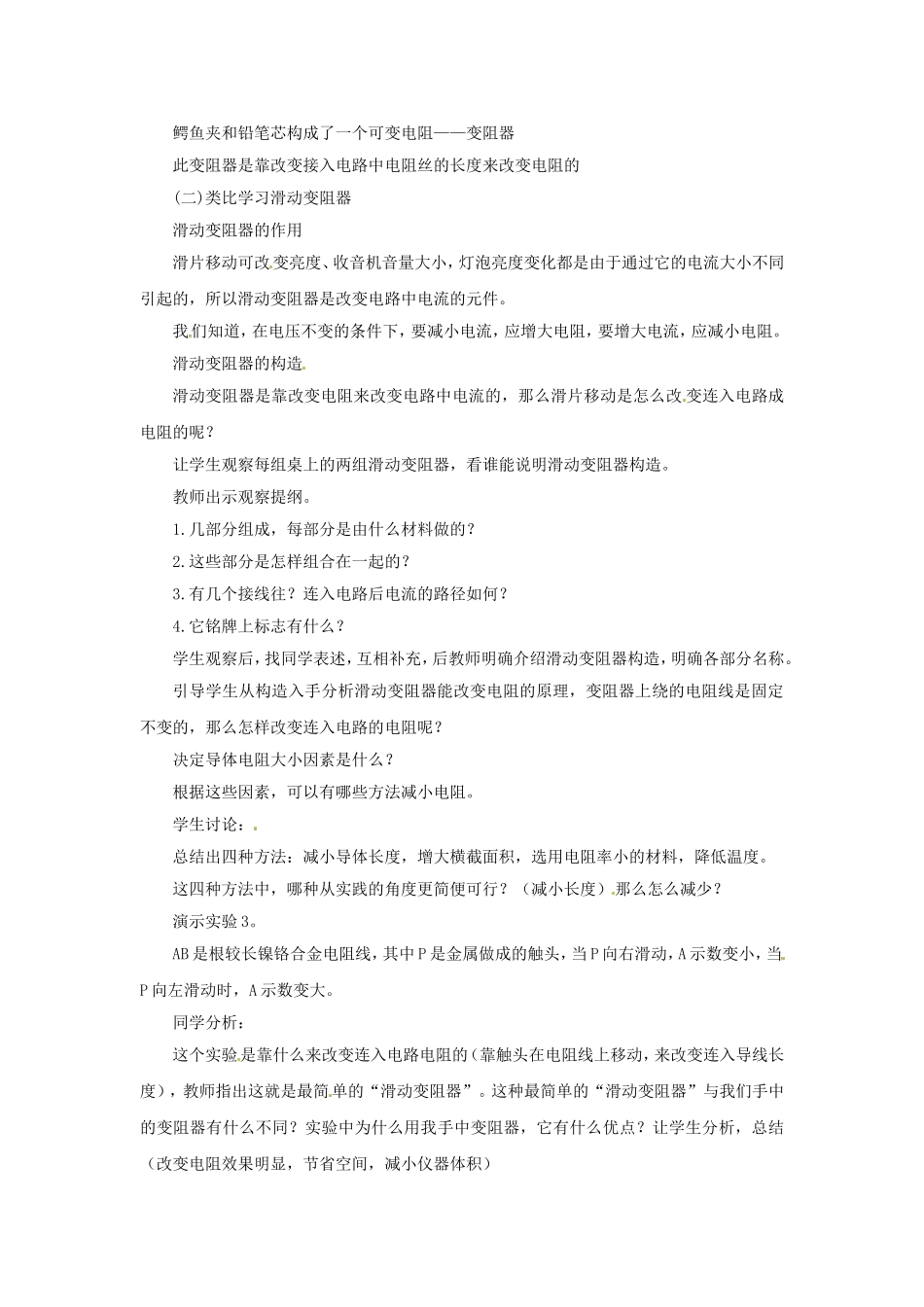

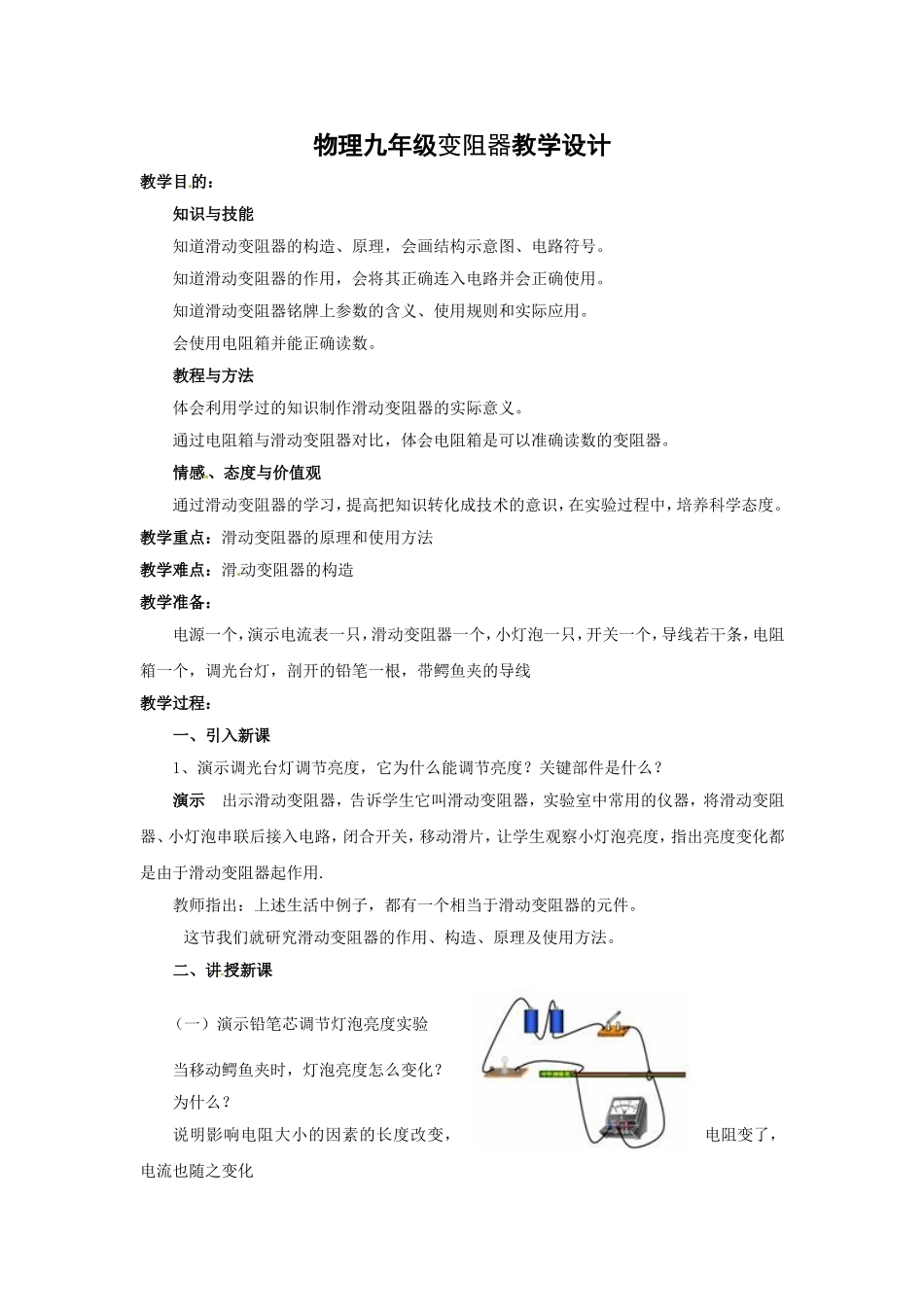

物理九年级变阻器教学设计教学目的：知识与技能知道滑动变阻器的构造、原理，会画结构示意图、电路符号。知道滑动变阻器的作用，会将其正确连入电路并会正确使用。知道滑动变阻器铭牌上参数的含义、使用规则和实际应用。会使用电阻箱并能正确读数。教程与方法体会利用学过的知识制作滑动变阻器的实际意义。通过电阻箱与滑动变阻器对比，体会电阻箱是可以准确读数的变阻器。情感、态度与价值观通过滑动变阻器的学习，提高把知识转化成技术的意识，在实验过程中，培养科学态度。教学重点：滑动变阻器的原理和使用方法教学难点：滑动变阻器的构造教学准备：电源一个，演示电流表一只，滑动变阻器一个，小灯泡一只，开关一个，导线若干条，电阻箱一个，调光台灯，剖开的铅笔一根，带鳄鱼夹的导线教学过程：一、引入新课1、演示调光台灯调节亮度，它为什么能调节亮度？关键部件是什么？演示出示滑动变阻器，告诉学生它叫滑动变阻器，实验室中常用的仪器，将滑动变阻器、小灯泡串联后接入电路，闭合开关，移动滑片，让学生观察小灯泡亮度，指出亮度变化都是由于滑动变阻器起作用.教师指出：上述生活中例子，都有一个相当于滑动变阻器的元件。这节我们就研究滑动变阻器的作用、构造、原理及使用方法。二、讲授新课（一）演示铅笔芯调节灯泡亮度实验当移动鳄鱼夹时，灯泡亮度怎么变化？为什么？说明影响电阻大小的因素的长度改变，电阻变了，电流也随之变化鳄鱼夹和铅笔芯构成了一个可变电阻——变阻器此变阻器是靠改变接入电路中电阻丝的长度来改变电阻的(二)类比学习滑动变阻器滑动变阻器的作用滑片移动可改变亮度、收音机音量大小，灯泡亮度变化都是由于通过它的电流大小不同引起的，所以滑动变阻器是改变电路中电流的元件。我们知道，在电压不变的条件下，要减小电流，应增大电阻，要增大电流，应减小电阻。滑动变阻器的构造滑动变阻器是靠改变电阻来改变电路中电流的，那么滑片移动是怎么改变连入电路成电阻的呢？让学生观察每组桌上的两组滑动变阻器，看谁能说明滑动变阻器构造。教师出示观察提纲。1.几部分组成，每部分是由什么材料做的？2.这些部分是怎样组合在一起的？3.有几个接线往？连入电路后电流的路径如何？4.它铭牌上标志有什么？学生观察后，找同学表述，互相补充，后教师明确介绍滑动变阻器构造，明确各部分名称。引导学生从构造入手分析滑动变阻器能改变电阻的原理，变阻器上绕的电阻线是固定不变的，那么怎样改变连入电路的电阻呢？决定导体电阻大小因素是什么？根据这些因素，可以有哪些方法减小电阻。学生讨论：总结出四种方法：减小导体长度，增大横截面积，选用电阻率小的材料，降低温度。这四种方法中，哪种从实践的角度更简便可行？（减小长度）那么怎么减少？演示实验3。AB是根较长镍铬合金电阻线，其中P是金属做成的触头，当P向右滑动，A示数变小，当P向左滑动时，A示数变大。同学分析：这个实验是靠什么来改变连入电路电阻的（靠触头在电阻线上移动，来改变连入导线长度），教师指出这就是最简单的“滑动变阻器”。这种最简单的“滑动变阻器”与我们手中的变阻器有什么不同？实验中为什么用我手中变阻器，它有什么优点？让学生分析，总结（改变电阻效果明显，节省空间，减小仪器体积）结构示意图和符号概括上述分析，滑动变阻器原理是通过移动滑片与电阻线的接触点来改变连入电路中电阻线的长度来改变电阻，从而改变电流的。根据上述分析，简单地说滑动变阻器就是一个带可滑动滑片的电阻，作为一个重要电学元件可用符号表示，其结构可以简单示意为滑动变阻器使用滑动变阻器是一种重要的电学元件，如何使用呢？1.接法。如何把变阻器接入电路才能起到改变电流的目的？首先要使变阻器成为电流的必经之路，即变阻器要串联连入电路。（1）要一上一下接（2）要串联在电路中。让学生实验，每组按下图连好电路，并根据你的连法说出哪部分电阻线连入了电路。四柱变阻器有几种正确接法？并总结规律“一上一下”。有效电阻为滑片和被接的下接线柱之间的电阻丝2.指导学生将滑片移到离下端接线柱最远的一端闭合开关。（1）分析猜测滑片右移，A表示数和灯泡亮度变化，再动手...
