组合体的尺寸标注方法--linVIP免费

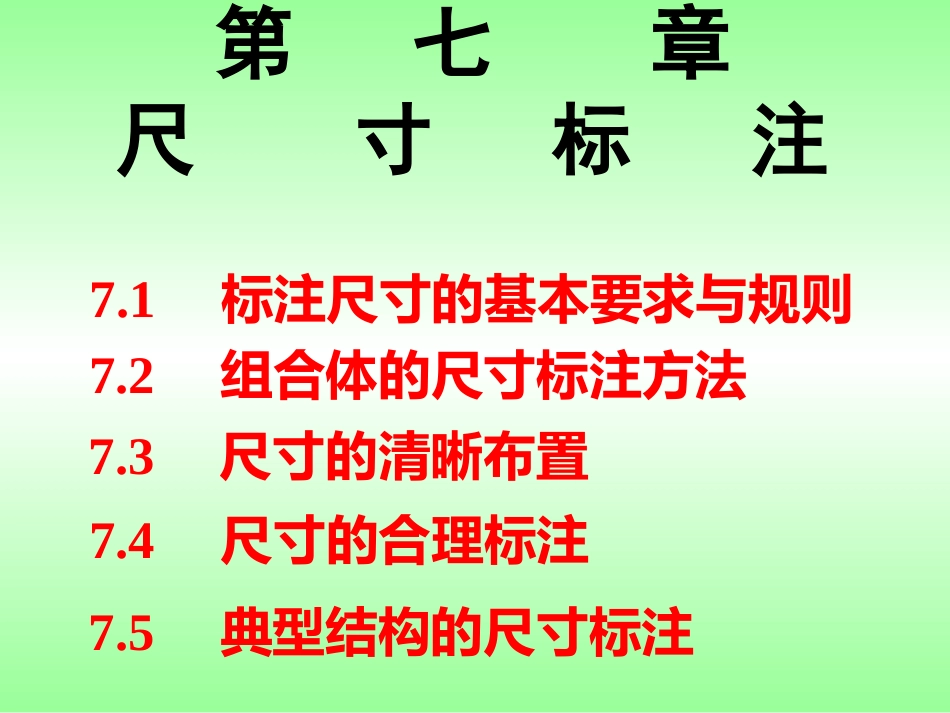

组合体的尺寸标注方法--lin_第1页
1/43

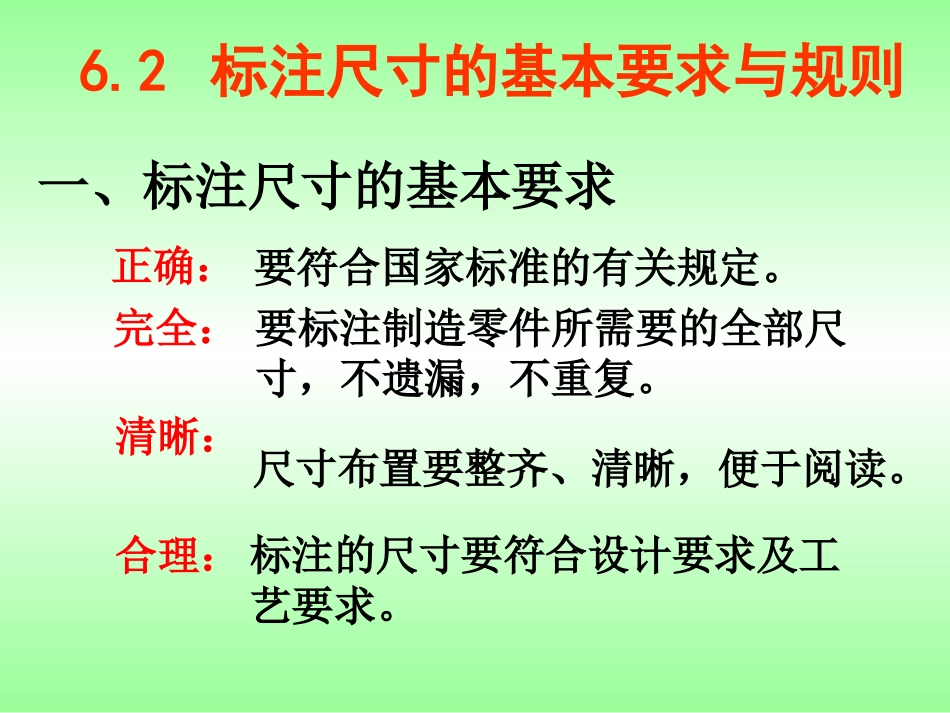

组合体的尺寸标注方法--lin_第2页
2/43

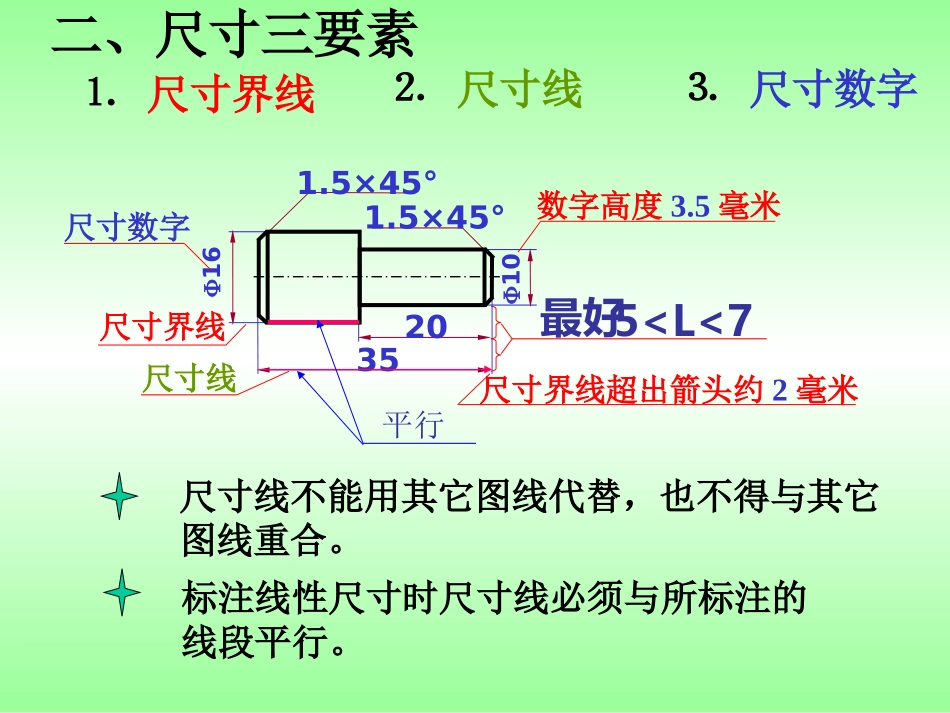

组合体的尺寸标注方法--lin_第3页
3/43
7.2组合体的尺寸标注方法7.4尺寸的合理标注7.5典型结构的尺寸标注7.1标注尺寸的基本要求与规则7.3尺寸的清晰布置第七章尺寸标注一、标注尺寸的基本要求正确:完全:要符合国家标准的有关规定。要标注制造零件所需要的全部尺寸,不遗漏,不重复。清晰:尺寸布置要整齐、清晰,便于阅读。合理:标注的尺寸要符合设计要求及工艺要求。6.2标注尺寸的基本要求与规则二、尺寸三要素⒈尺寸界线⒉尺寸线101.5×45°1.5×45°162035尺寸数字数字高度3.5毫米尺寸线尺寸界线超出箭头约2毫米尺寸界线⒊尺寸数字尺寸线不能用其它图线代替,也不得与其它图线重合。标注线性尺寸时尺寸线必须与所标注的线段平行。平行5
