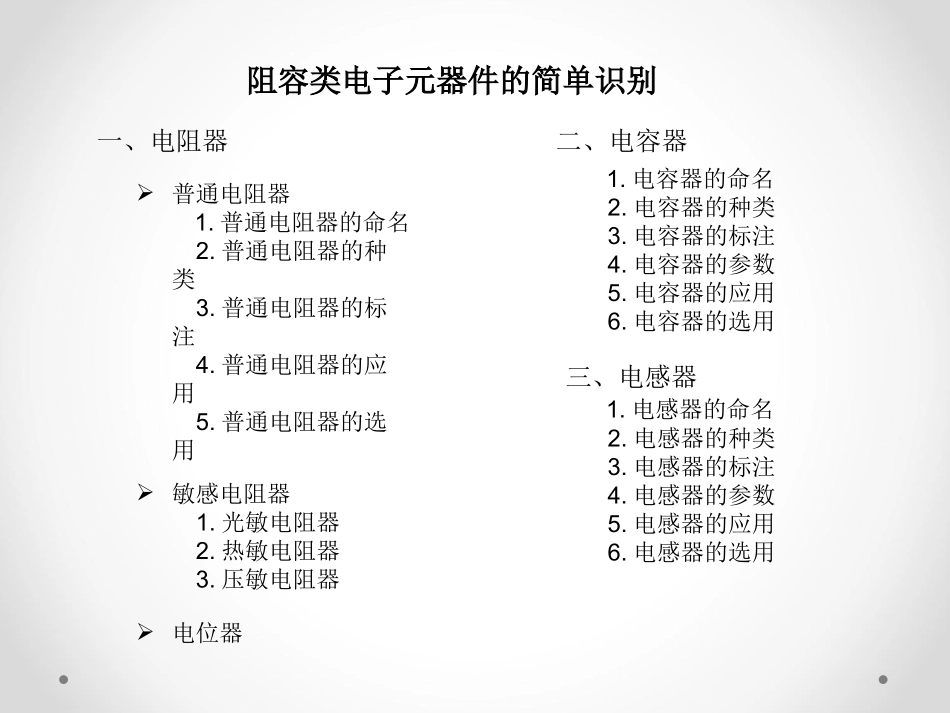

阻容类电子元件识别VIP免费

一、电阻器普通电阻器1.普通电阻器的命名2.普通电阻器的种类3.普通电阻器的标注4.普通电阻器的应用5.普通电阻器的选用敏感电阻器1.光敏电阻器2.热敏电阻器3.压敏电阻器电位器二、电容器1.电容器的命名2.电容器的种类3.电容器的标注4.电容器的参数5.电容器的应用6.电容器的选用三、电感器1.电感器的命名2.电感器的种类3.电感器的标注4.电感器的参数5.电感器的应用6.电感器的选用阻容类电子元器件的简单识别普通电阻器命名1.有引脚电阻器电阻器普通电阻器的命名电阻器2.贴片电阻器普通电阻器的种类电阻器种类结构特点型号及应用图片碳膜电阻器阻值范围宽，稳定性好，受电压和频率的影响小，价格便宜，生产量大噪音大，误差大常用型号有普通RT小型RT106、RTX测量型RTL实心碳质可靠性较高，负荷能力强，噪声大，稳定性较差分布电容和分布电感大常用如RS11金属膜电性能优异，频率范围宽稳定性好，体积相对小；耐热性好，精度相对较高噪声极小民品：RJ14A、RJ15A功率型：RJ20精密：RJ1、RJ2、RJ7、RJ9、军品：RJK53、RJK54：RJ23、RJ24、RJ25、RJ57、RJ58等。普通电阻器的种类电阻器金属氧化膜优点：阻值低、耐热性好、化学稳定性高、力学性能好。缺点：氧化膜易还原；与引线接触电阻较大。适用于各种有高温、过负荷要求的电路中。民品：RYG1、RYG2;军品：RY23、RY24、RY25。线绕电阻器耐热性好、温度系数小、质轻、耐短时过负载、噪声小、阻值稳定、应用于在精密仪器、大功率负载精密型号：RX12、RX70、RX71低阻值：RX27-6、RX76功率型：RX16、RX19大功率：RX20、RX20T、精密箔式电阻器(1)分布参量极小(2)具有很小的时间常数(3)高频特性好(4)电流噪声极小(5)温度系数自身补偿，温度系数极小(6)高精度和高稳定性：可用作电流、电压的比较标准，恒流、恒压电路元件，以及各种分流分压比例网络和D/A、A/D网络等。玻璃釉膜电阻器耐高温、耐潮湿；温度系数小；负荷稳定性好；噪声小；阻值范围大（4.7Ω～200MΩ）常用型号有：RΙ12、RΙ40、RΙ42、RΙ-80普通电阻器的种类电阻器水泥电阻器电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。耐高功率、散热性好耐湿、耐震用于大功率电路中，如电源电路的过流检测、保护电路、音频功率放大器等功率输出电路。保险电阻器起着保险丝和电阻的双重作用应用在电源输出电路中。保险电阻器的阻值一般较小（几欧姆至几十欧姆），功率也较小（1/8W～1W）。网路电阻器（又称排阻）多个电阻器集中封装在一起SIP排阻和SMD排阻。SIP排阻即为传统的直插式排阻，SMD排阻安装体积小，在大多数场合取代了SIP排阻。常用的SMD排阻有8P4R和10P8R两种规格。贴片电阻器①体积小②适应再流焊与波峰焊③电性能稳定，可靠性高④装配成本低，并与自动装贴设备匹配⑤机械强度高，高频性能优越。按成膜工艺可分为厚膜片式电阻器和薄膜片式电阻器厚膜片式电阻器：体积小、稳定性好、阻值范围宽，高频特性和抗脉冲能力好；但精度相对不够高，温度系数相对比较大。普通电阻器的标注方法电阻器1.直标法∞RT1W1.8kΩ±1%W商标类型功率阻值误差2.数码法10310000Ω221220Ω10010Ω47047Ω8R28.2Ω前2位表示阻值有效数，第三位表示有效数后面0的个数，当阻值小于10Ω时，用xRX表示，R看作小数点3.文字符号法1R5J1.5Ω±5%2K7M2.7KΩ±20%R1F0.1Ω±1%2.2GK2200MΩ±10%R15D0.15Ω±0.5%最后一位误差文字符号意义：M(±20%)，K(±10%)，J(±5%)，G(±2%)F(±1%)，D(±0.5%)电阻器普通电阻器的标注方法4.色环标法碳膜电阻：四环金属膜电阻：五环精密电阻：六环，其中最后一环表示的是温度系数温度系数（ppm/℃）普通电阻器的基本应用电阻器限流电路电阻器在电路中的主要作用：分压、限流、偏置、振荡（与电容器组台使用）、反馈、隔离和阻抗匹配等。在开关电源电路中，为防止因负载过流而损坏开关管，用电阻器限制输出电流电阻器普通电阻器的基本应用信号隔离R1,R2为输入信号隔离电阻器。由于R1,R2高达10kΩ,若一个声道的信号进入另外一个声道，就必须经过R1,R2两个电阻器这个总阻值对于音频功率放大器的输出阻抗（通常为几欧姆或几十欧姆）是很大的因此左、右声道之...
