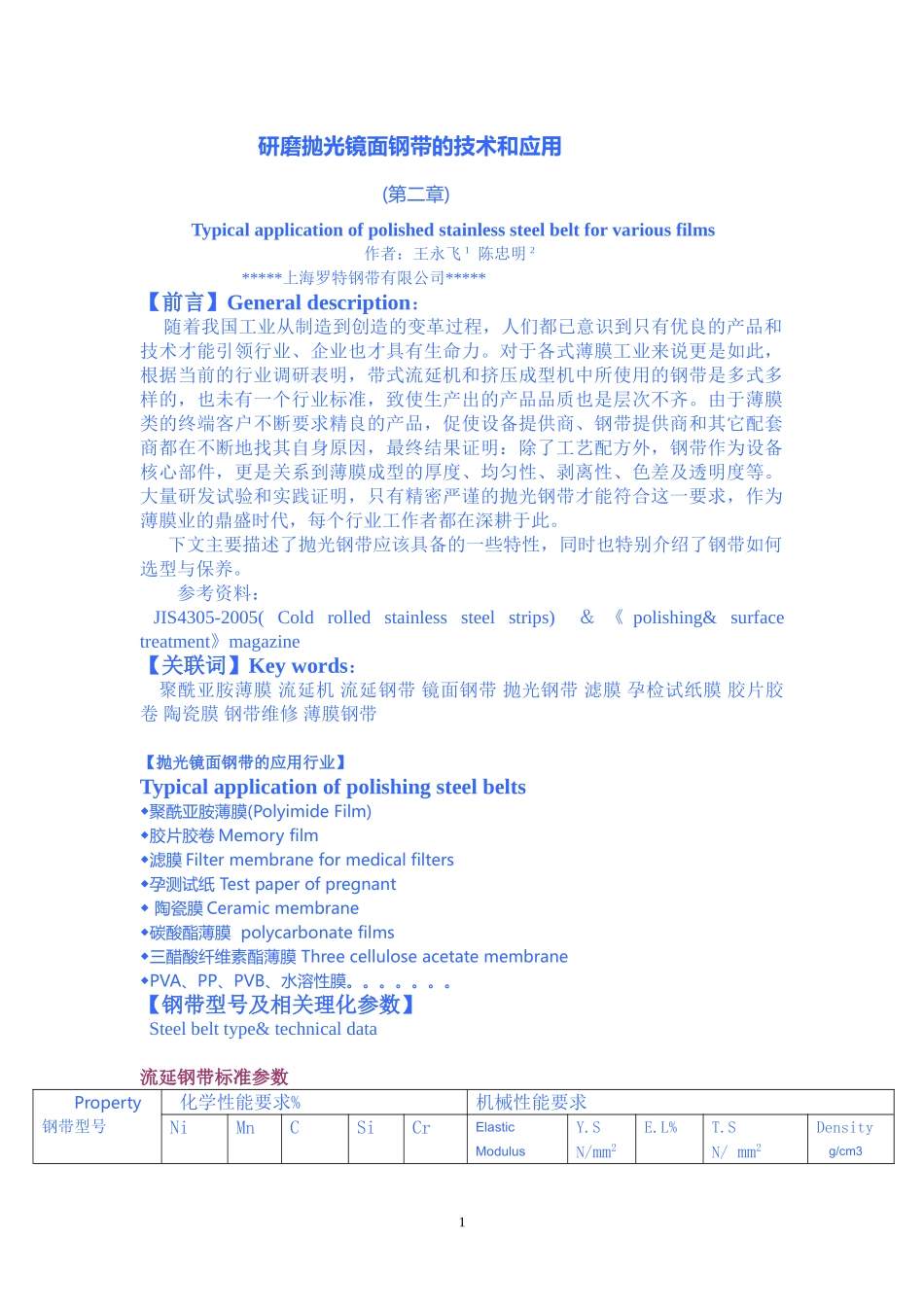

研磨抛光镜面钢带的技术和应用(第二章)Typicalapplicationofpolishedstainlesssteelbeltforvariousfilms作者:王永飞1陈忠明2*****上海罗特钢带有限公司*****【前言】Generaldescription:随着我国工业从制造到创造的变革过程,人们都已意识到只有优良的产品和技术才能引领行业、企业也才具有生命力。对于各式薄膜工业来说更是如此,根据当前的行业调研表明,带式流延机和挤压成型机中所使用的钢带是多式多样的,也未有一个行业标准,致使生产出的产品品质也是层次不齐。由于薄膜类的终端客户不断要求精良的产品,促使设备提供商、钢带提供商和其它配套商都在不断地找其自身原因,最终结果证明:除了工艺配方外,钢带作为设备核心部件,更是关系到薄膜成型的厚度、均匀性、剥离性、色差及透明度等。大量研发试验和实践证明,只有精密严谨的抛光钢带才能符合这一要求,作为薄膜业的鼎盛时代,每个行业工作者都在深耕于此。下文主要描述了抛光钢带应该具备的一些特性,同时也特别介绍了钢带如何选型与保养。参考资料:JIS4305-2005(Coldrolledstainlesssteelstrips)&《polishing&surfacetreatment》magazine【关联词】Keywords:聚酰亚胺薄膜流延机流延钢带镜面钢带抛光钢带滤膜孕检试纸膜胶片胶卷陶瓷膜钢带维修薄膜钢带【抛光镜面钢带的应用行业】Typicalapplicationofpolishingsteelbelts◆聚酰亚胺薄膜(PolyimideFilm)◆胶片胶卷Memoryfilm◆滤膜Filtermembraneformedicalfilters◆孕测试纸Testpaperofpregnant◆陶瓷膜Ceramicmembrane◆碳酸酯薄膜polycarbonatefilms◆三醋酸纤维素酯薄膜Threecelluloseacetatemembrane◆PVA、PP、PVB、水溶性膜。。。。。。。【钢带型号及相关理化参数】Steelbelttype&technicaldata流延钢带标准参数Property钢带型号化学性能要求%机械性能要求NiMnCSiCrElasticModulusY.SN/mm2E.L%T.SN/mm2Densityg/cm31NAUT-ASS12008.201.20.060.617.65182000Mpa9602811007.93Remark:NAUT-ASS-1200(化学成份近似于DIN1.4301)高精抛光钢带等级与要求磨光等级polishinggrade表面粗糙度(um)Surfaceroughness品质要求Q-Requirementthicknesserror钢带厚薄误差直线度straightness平坦度flatness母材original焊接区WeldedzoneNAUT-PG-01Ra:0.007to0.015Noneedleeyeandparticle无针眼,杂质点,桔皮现象0.005MM内0.02MM内≤2MM/30M≤1MM/M2NAUT-PG-02Ra:0.015to0.0350.025MM内≤2MM/M2NAUT-PG-03Ra:0.035to0.06无针眼和杂质0.03MM内≤4MM/M2NAUTBELTS超镜面钢带特点◇卓越的抗拉伸强度、耐疲劳强度及表面坚硬度;◇具有耐腐蚀,抗酸碱性能,不会生锈;◇表面坚硬不易产生划痕,且具有一定的耐磨性◇钢带表面无色差及表面粗糙度误差◇高标准的钢带平坦度及直线度◇钢带不易跑偏◇钢带使用寿命长◇局部损坏具有可修复性◇钢带焊接处非常平整,经研磨后的表面与整条钢带具有一致性◇高光洁度与细腻度可使各种薄膜更易剥离。镜面钢带部份生产加工参考图片镜面钢带生产工艺:AOD------Hotrolling----ColdrollingT.Stest----Rollstraightening------2厚度Thickness0.4–3.0MM宽度Width30–1550MM长度LengthEndless(≥500MM)Sidecutstraightnesscheck---Sidegrinding----TIGwelding-----------Levelling-------Polishing----------Checking---------Filmprotected------Finalbelt----Packaging镜面钢带的修复(如鼓包、划痕处理)在生产过程中难免会出现机械损坏和人为操作失误引起的划伤、鼓包、局部开裂、卷边等,这些都是可以由有经验的工程师进行修复,这样不仅可以避免用户更换新钢带所带来的麻烦,同时也大大减少了用户的经济损失。修复前修复后34
