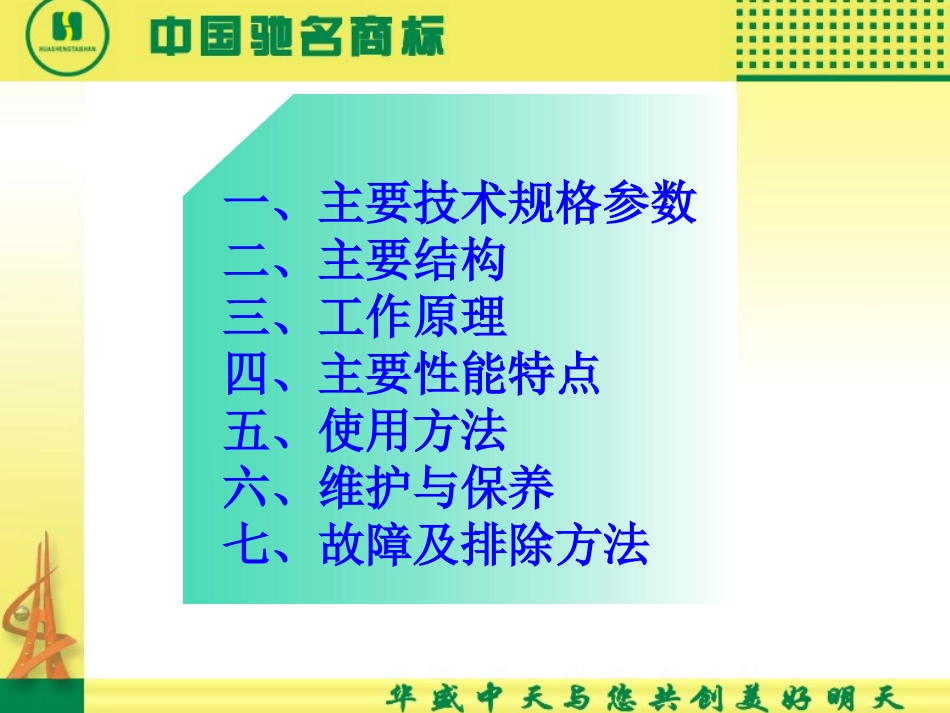

祝衡水市植保机械应用技术培训圆满成功山东华盛农业药械股份有限公司一、主要技术规格参数二、主要结构三、工作原理四、主要性能特点五、使用方法六、维护与保养七、故障及排除方法一、主要技术规格与参数名称：机动喷雾喷粉机规格型号WFB–18AC“W”－喷雾“F”－喷粉“B”－背负“18”－在额定转速下的风量为0.18m3/s“A”－第一次标定“C”－超低量喷雾3米3米3米3米3米3米3米技术参数名称规格外型尺寸（mm）380×555×680净重（kg）11.5药箱容积（L）11叶轮转速（r/min）5000喷药量[药剂]（kg/min）≥1.7喷药量[粉剂]（kg/min）≥2射程[喷雾]（m）≥9射程[喷粉]（m）长喷管25雾滴平均直径（μm）≤120配套动力1E40F或1E40FA标定功率（kw/r/min）1.18／5000耗油率（g/kw·h）＜530点火方式电子点火起动方式反冲起动或拉绳起动停机方式油门全闭式喷雾喷粉机技术参数：名称：1E40FP二冲程汽油机“1”－单缸“E”－二冲程“40”－汽缸直径为40毫米“F”－风冷术参数：汽油机主要技项目名称单位规格型式单缸，风冷，二冲程型号1E40FP缸径Mm40行程Mm40汽缸容积Ml50额定功率Kw/r/min1.18/5000耗油率G/kw.h≤530燃油汽油与机油容积混合比新机最初运转100小时用15：1，运转100小时后用20：1油箱容积L1我公司生产的WFB-18AC同类型机器应不同用户的需求爱好，有八种款式可供选择：QTNQLNQTWQLWLTNLSNLTWLSWQ－启动器W-外转子T－铁机架S－塑机架N－内转子二、主要结构机架总成离心式风机药箱总成喷管总成油箱汽油机操作手柄启动器化油器空滤器消音器水开关三、喷雾喷粉机工作原理（一）喷雾工作原理叶轮接在汽油机曲轴上高速转动，风机产生高速气流，分二部分流出。一少部分气流经蜗壳上部的挡风板进入药箱，在药液表面形成正压，药液就在风压作用下经输液短管送到喷头处。另外，喷嘴位于喷头的吼管处，此处气流通过时截面突然减小，流速突增，在此处形成负压。这样药液就在药箱内正压和和喷嘴处负压的共同作用下，从药箱内源源不断的流到喷嘴处。大部分高速气流进入喷管，在喷头喉口处流速最大将流出的药液冲击成极细的雾粒，并随气流喷射出。（二）喷粉工作原理喷粉工作时采用气流输粉原理。与喷雾工作相似，风机产生出的高速气流分二部分流出，一部分气流经过挡风板进入吹粉管将药粉吹散，药气相混进入下粉管。下粉管下端伸到喷管，此处由于高速气流，流速增加形成负压，此负压有吸粉作用，因此药粉便在上压下吸的作用下不断流向喷管。药粉进入喷管后与风机流出的高速气流相遇混合喷射而出。（三）汽油机工作原理汽油机启动后，汽油被雾化成微小颗粒并和空气形成可燃混合气。混合气经汽缸扫气道进入汽缸后，被上行的活塞压缩，在燃烧室内被电火花点燃，点燃后的混合气迅速燃烧放出大量的热量，使汽缸内的气体受热膨胀。这种高温高压的气体作用于汽缸壁及活塞顶部，推动活塞下行，通过连杆带动曲轴旋转，对外作功。可燃混合气混合油纯净空气要选用二冲程汽油机？为什么机动喷雾喷粉机1、结构简单，重量轻；2、二冲程汽油曲轴每旋转一周对外作功一次，而四冲程汽油机曲轴旋转两周才对外作功一次，因而在相同转速下比四冲程汽油机功率大50%～80%；3、国家标准规定动力喷雾喷粉机总机重不得超过14kg，在需要同等功率下选用四冲程汽油机导致笨重，工作负担加重。四、主要性能特点1、整机结构紧凑，操作灵活。2、主要零部件采用特殊的塑料和轻铝合金压制而成，所以整机重量轻，耐腐蚀，背负作业舒适。3、喷洒药液雾滴细小而且均匀，雾滴直径可达100～150微米（使用超低量喷头雾滴15～75微米），既省农药又省水，而且防治效果好。4、该机可进行超低量喷雾，防治效果好，工作效率高。五、使用方法（一）仔细阅读说明书穿防护服工作完毕注意清洗戴防护手套安全警告禁止触摸戴防护眼镜戴护耳具注意防火小孩不可操作机器；注意安全警示等；（二）使用前的准备工作1、新机器开箱准备喷洒作业之前应对机器进行检查（紧固、各连接处、紧固螺丝），并按说明书正确安装。2、新的或封存的汽油机首先进行启封，排除气缸内的机油。排除方法：卸下火花塞，用拇指堵住火花塞孔，用力拉起动绳，将多余油喷出。3...
