正投影图着色VIP免费

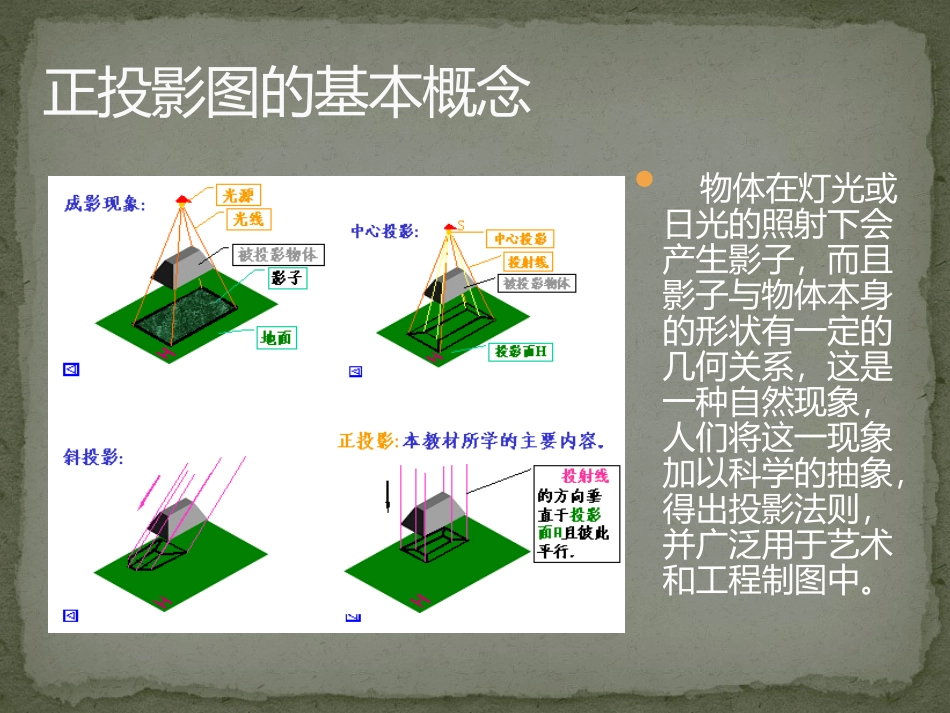

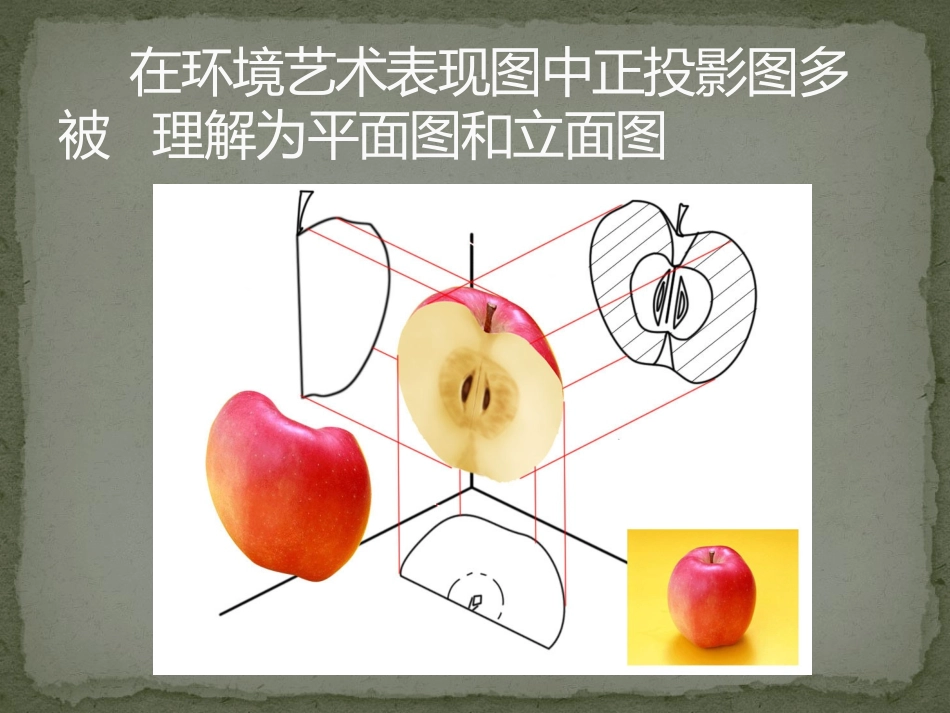

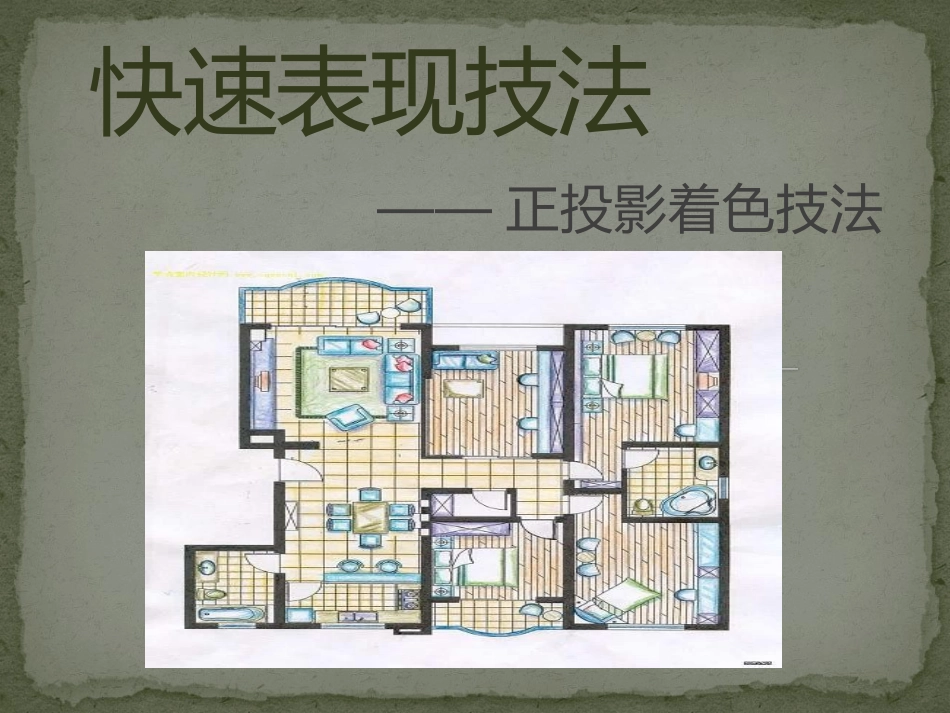

——正投影着色技法快速表现技法物体在灯光或日光的照射下会产生影子，而且影子与物体本身的形状有一定的几何关系，这是一种自然现象，人们将这一现象加以科学的抽象，得出投影法则，并广泛用于艺术和工程制图中。正投影图的基本概念在环境艺术表现图中正投影图多被理解为平面图和立面图三视图建筑平面图是建筑施工图的基本样图，它是假想用一水平的剖切面沿门窗洞位置将房屋剖且后，对剖切面以下部分所作的水平投影图。它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和位置等。对于多层建筑，一般应每层有一个单独的平面图。但一般建筑常常是中间几层平面布置完全相同，这时就可以省掉几个平面图，只用一个平面图表示，这种平面图成为标准层平面图。平面图建筑施工图中的平面图，一般有：1.底层平面图（表示第一层房间的布置、建筑入口）、2.标准层平面图（表示中间各层的布置）.3.顶层平面图（房屋最高层的平面布置图）.4.屋顶平面图（即屋顶平面的水平投影）。平面图分类住宅楼模型住宅平面图景观规划平面图建筑立面图：建筑物外墙在平行于该外墙面的投影面上的正投影图，是用来表示建筑物的外貌，并表明外墙装饰要求的图样。按投影原理，立面图上应将立面上所有看得见的细部都表示出来。但由于立面图的比例较小，如门窗扇、檐口构造、阳台栏杆和墙面复杂的装修等细部，往往只用图例表示。它们的构造和做法，都另有详图或文字说明。立面图一座建筑物是否美观，决定于它在主要立面上的艺术处理，包括造型与装修是否优美。在设计阶段中，立面图主要是用来研究这种艺术处理的。在施工图中，它主要反映房屋的外貌和立面装修的做法。室内立面图景观规划立面图快速表现技法中的平面、立面布置图的表现，在实际工作中是设计师与客户或施工单位沟通最常用的有效方法。平面、立面布局是环艺设计师进行设计工作的第一步，也是设计师感觉最新鲜、思维最活跃的阶段。平面图、立面图的作用准备草图正稿着色调整对于画面效果的要求、用笔的要求与手绘效果图相同。需要注意的是，因为视角的改变，在表现空间上不用透视关系去表现，而主要依托色彩及笔触的表现http://www.hui100.com/Article/video/sn/201007/3422.html正投影图着色的步骤1、确定绘制对象。（例：总平面图是一个3000多平面米的一个小广场景观手绘案例）。2、画平面图投影很关键，确定好比例、尺度、光源的方向，注意投影的虚实变化3、根据设计方案绘制草图。4、绘制正稿，钢笔线稿阶段可以不需要画得太深入，形体差不多就行，后面上色的过程里面再进行补充说明。5、线稿完成开始上色，第一步也是从大的关系入手，彩铅铺设基本色调，后期慢慢深入，注意投影关系对画面的影响。6、一些材质的表现也要注意他的一个虚实关系与线条的一种虚实关系。7、基本色调已经完成，剩下的就是调整画面的整体关系与色彩关系。空白处的色彩一般要稍微冷一点，或者灰一点。具体作图步骤步骤示范（1）草图及正稿阶段步骤示范（2）初步着色阶段步骤示范（3）深入刻画阶段平面图图例（室内）餐桌植被平面图图例（景观）着色植被植被刻画立面图图例（室内）电器PHILIPFLAT-TVAktivMatrix-TFT-TechnikFernsehenSONYFront-AV-AnschlussFERNSEFERNSEHNSONYAVFERNSEHENAVharseaticMP3SONYJamoJamoJamoCMT.CP100SONYFERNSESHUMAJINGYUANYINGXIANGYINGYINJIESHOUQISONYPHILIPSFront-AV-AnschlussPHILIPSSONYNICAMHIFISTEREOFERNSEHNTURBODRIVEJamoJamoTHOMSONJamoJamo家庭影院影碟机组合音响音箱音箱音箱音箱音柱电视机电视机等离子电视机背投影电视机门、沙发立面图图例（景观）正投影着色作品欣赏（平面图）景观平面图正投影着色作品欣赏（立面图）立面图（景观）
