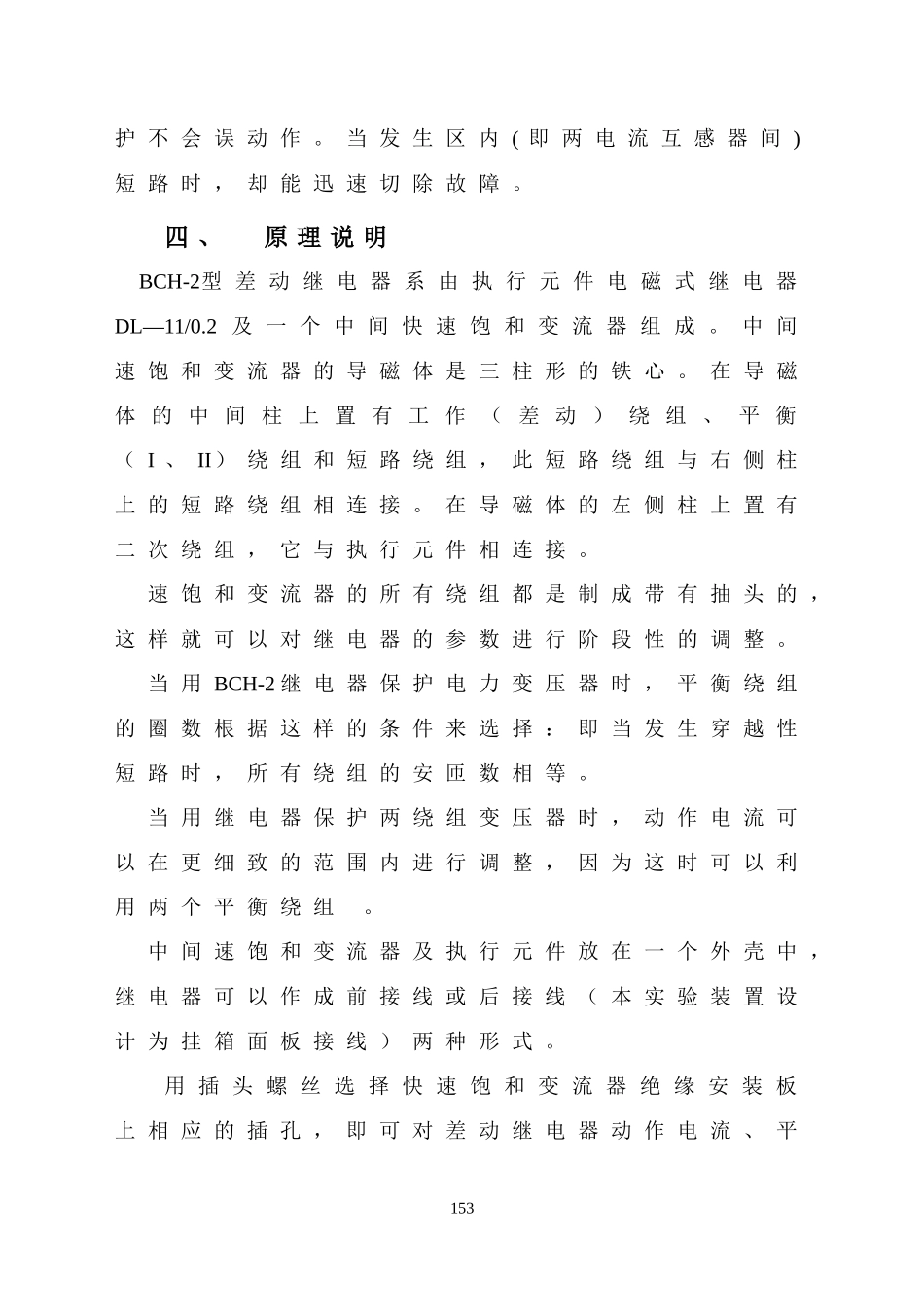

二十一、BCH-2差动继电器特性实验一、实验目的熟悉差动继电器的工作原理、实际结构、基本特性，掌握执行元件和工作安匝的整定调试方法。二、预习与思考1、BCH—2型差动继电器为何具有较强的躲开励磁涌流的能力？2、当差动继电器的差动线圈接入正弦交流时，有短路线圈和无短路线圈对BCH—2型继电器的动作安匝有何影响？当Wd"/Wdˊ值变化时对继电器的动作安匝有何影响？3、在励磁涌流时，当Wd"/Wdˊ值变化时或Wd"/Wdˊ按比例增加时，对继电器的动作安匝有何影响？三、用途与特点BCH-2型差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中，并作为主保护。该继电器能较好地躲过在非故障状态时所出现的暂态电流的干扰。例如当电力变压器空载合闸，或短路切除后电压恢复时出现很大的涌磁电流，其瞬间值常达到额定电流的5—10倍;这时差动保152护不会误动作。当发生区内(即两电流互感器间)短路时，却能迅速切除故障。四、原理说明BCH-2型差动继电器系由执行元件电磁式继电器DL—11/0.2及一个中间快速饱和变流器组成。中间速饱和变流器的导磁体是三柱形的铁心。在导磁体的中间柱上置有工作（差动）绕组、平衡（I、II）绕组和短路绕组，此短路绕组与右侧柱上的短路绕组相连接。在导磁体的左侧柱上置有二次绕组，它与执行元件相连接。速饱和变流器的所有绕组都是制成带有抽头的，这样就可以对继电器的参数进行阶段性的调整。当用BCH-2继电器保护电力变压器时，平衡绕组的圈数根据这样的条件来选择：即当发生穿越性短路时，所有绕组的安匝数相等。当用继电器保护两绕组变压器时，动作电流可以在更细致的范围内进行调整，因为这时可以利用两个平衡绕组。中间速饱和变流器及执行元件放在一个外壳中，继电器可以作成前接线或后接线（本实验装置设计为挂箱面板接线）两种形式。用插头螺丝选择快速饱和变流器绝缘安装板上相应的插孔，即可对差动继电器动作电流、平153衡电流，抑制励磁涌流进行需调整。孔上面的数目字表示当用插头螺丝插在这些插孔时的工作绕组及平衡绕组的匝数。改变短路绕组接入匝数的插头螺丝钉应该旋入符号相同的两孔中（例如：“A-A”或：“B-B”）,否则就会改变继电器的动作安匝数。具有开口短路绕组的继电器是不能在这种情况下工作的（继电器的安匝数将要减少）。继电器在工作过程中不能改变铭牌上指针的位置（离开铭牌刻度）或改变弹簧固定螺丝。这样将恶化抑制励磁涌流及非周期分量影响的能力，或当保护区内发生短路时降低继电器的可靠系数。该继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化速饱和变流器的导磁体，提高其饱和程度。在具有短路绕组的速饱和变流器的磁路中,直流磁通可以无阻碍地以两个边柱为路径环流，交流磁通将遭到短路绕组的感应作用而削弱。在直流磁通的作用下导磁体将迅速饱和，大大降低了导磁率。这就恶化了工作绕组与二次绕组间的电磁感应条件，因而显著增大了继电器的动作电流，从而避开励磁涌流及非周期电流分量的影响。继电器工作绕组接入保护的差动回路，平衡绕组可以按照实际需要接入环流回路或工作回路。154五、实验设备序号设备名称使用仪器名称数量1ZB20BCH－2差动继电器1只2ZB31直流数字电压、电流表1只3ZB43可调800Ω电阻2个4DZB01－1可调变阻器R112.6Ω2个交流电源1路单相调压器1只变流器1只触点通断指示灯1只六、实验方法及步骤1、观察BCH-2型差动继电器的结构和内部接线。并注意下列几点：a、继电器的型号和铭牌数据。b、继电器的主要组成部分和内部结构—具有速饱和特性的变流器及各线圈在铁心上的分布。DL—11/0.2型电流继电器等。c、继电器整定值的调整方法。d、继电器内部接线和引出端子。继电器内部接线如图21—1，各端子所连接的线圈和总线圈数155见表21—1。e、继电器的动作安匝为60±4。用作执行元件的电流继电器不作调整动作值之用。所以其电流整定是靠改变Wcd的匝数来实现的。156图21-1差动继电器内部接线图f、每一平衡线圈的两个插头，应分别插在该线圈的两排插孔中，以免造成平衡线圈的匝间短路。各插头应拧紧，且应与整定板压接良好，必要时加上铜线圈。2、绝缘测试用1000伏兆欧表...
