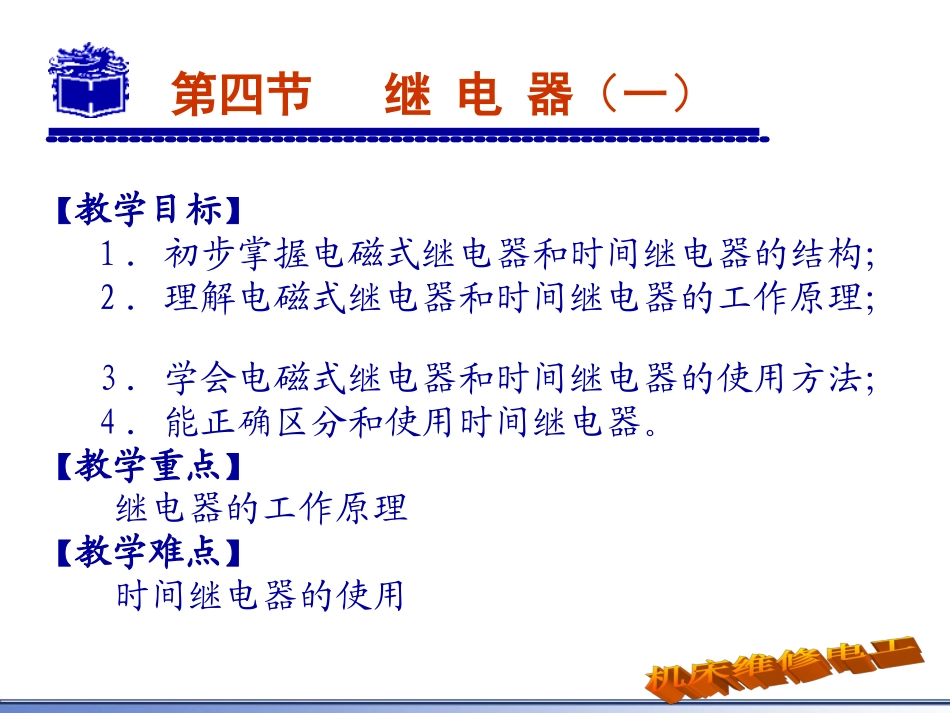

第二章常用电气元器件第四节继电器（一）第四节继电器（一）【教学目标】1．初步掌握电磁式继电器和时间继电器的结构；2．理解电磁式继电器和时间继电器的工作原理；3．学会电磁式继电器和时间继电器的使用方法；4．能正确区分和使用时间继电器。【教学重点】继电器的工作原理【教学难点】时间继电器的使用继电器（一）继电器是机床控制线路的基本元件之一，其输入信号可以是电压、电流等电学量，也可以是温度、速度、压力等非电量。当输入量变化到某一设定值时，继电器即动作，使输出量发生预定的变化，从而接通或断开被控电路。因此从宏观而言，继电器是一种传感器件，是控制电路与外界联系的桥梁。继电器主要是用来感知信号的，一般不用来直接控制大电流的主电路，它的触点一般用于控制电路中，控制电路的功率一般不大，所以继电器触点的分断能力很小，一般在5A或5A以下。因此继电器一般不设灭弧装置，触点的结构也比较简单，这是继电器与接触器的主要区别。继电器的用途广泛，种类繁多。按输入信号的不同可分为：电压继电器、电流继电器、速度继电器、时间继电器、压力继电器等。按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、电子式继电器等。一、电磁式继电器图2-36JZ7系列中间继电器1．中间继电器中间继电器是将一个输入信号变成多个输出信号的继电器，它的输入信号为线圈的通电和断电，输出信号是各触点的动作，中间继电器的触点对数较多，并且没有主、辅之分，各对触点允许通过的电流大小是相同的。常用的中间继电器有JZ7系列和JZ14系列，其外形及结构如图2-36所示。电磁式继电器2．电流继电器根据电流大小而动作的继电器称为电流继电器。电流继电器的线圈串联在负载电路中，为使串入电流继电器线圈后不影响电路正常工作，所以电流继电器的线圈匝数要少、导线要粗、阻抗要小。根据实际需要电流继电器有过电流继电器和欠电流继电器两种。常用的电流继电器为JL14系列。过电流继电器在正常工作时，线圈中流过负载电流，衔铁不吸合，当通过线圈的电流超过某一整定值时，衔铁吸合，带动触点动作，切断电路，从而起到过载保护作用。欠电流继电器在电路正常时，衔铁处于吸合状态，当电路中的负载电流降低到某一整定值时，衔铁释放，从而利用其触点切断电路。电流继电器的动作值与释放值可通过调整反作用弹簧的方法来整定。电磁式继电器3．电压继电器根据电压大小而动作的继电器称为电压继电器。电压继电器的线圈并联在负载两端，以反映负载两端电压的变化，所以线圈匝数多、导线细、阻抗大。根据实际应用的要求，电压继电器有过电压继电器和欠电压继电器之分。常用的电压继电器是JT4系列。过电压继电器是在负载电压超过规定的限值时，衔铁吸合，从而通过触点切断电器设备的电源。欠电压继电器在电路正常时，衔铁处于吸合状态，当电压降低到释放电压时，衔铁释放，使触点动作，从而利用其触点切断电器设备的电源。交流接触器、中间继电器本身也具有欠压和失压保护的功能，故在机床控制线路中，常用交流接触器或中间继电器代替失压和欠压继电器进行失压或欠压保护。电磁式继电器的型号意义：例：JZ15—62J表示交流中间继电器，设计序号15，动合触点数为6，动断触点数为2。电磁式继电器电磁式继电器在电气原理图中的符号如图2-37所示：图2-37电磁式继电器的图形和文字符号电磁式继电器欠电压线圈动断触点动合触点二、时间继电器从得到信号开始经过一定延时才输出信号的继电器称为时间继电器。它被广泛用来控制生产过程中按时间原则制定的工艺程序。时间继电器的种类很多，按其工作原理可分为空气阻尼式、电动式、电子式、电磁式等；按延时方式可分为通电延时型和断电延时型两种。常用的时间继电器外形如图2-38所示。图2-38常用的时间继电器外形（a）空气阻尼式（b）电动式（c）电子式时间继电器1．空气阻尼式时间继电器空气阻尼式时间继电器又称气囊式时间继电器。它是利用气囊中的空气通过小孔节流的原理来获得延时动作的。常用的是JS7-A系列，其动作原理如图2-39所示。时间继电器图2-39空气阻尼式时间继电器的动作原理1-线圈；2-铁心；3-衔...
