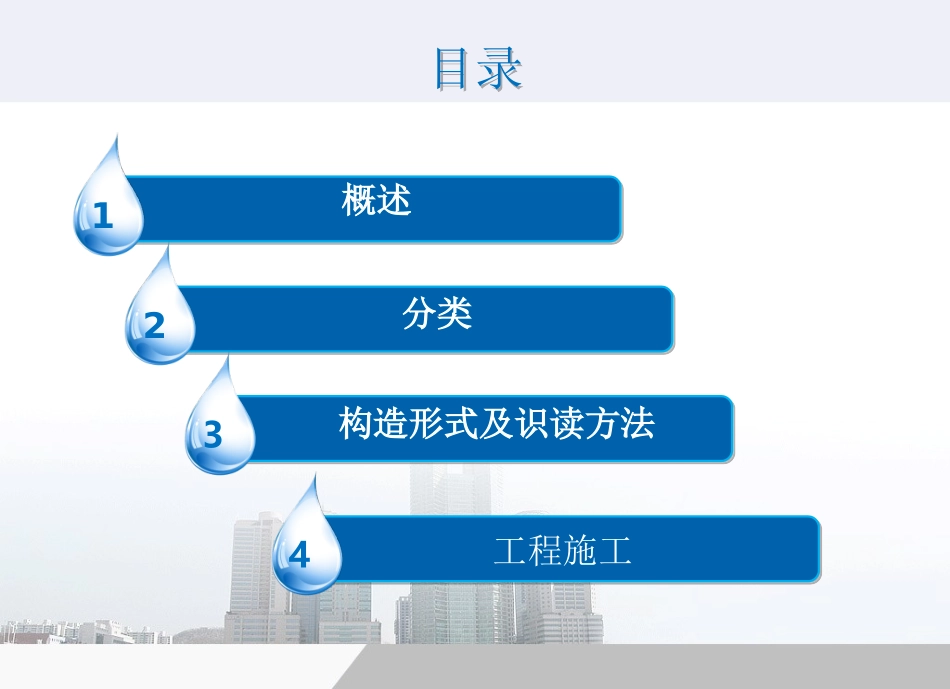

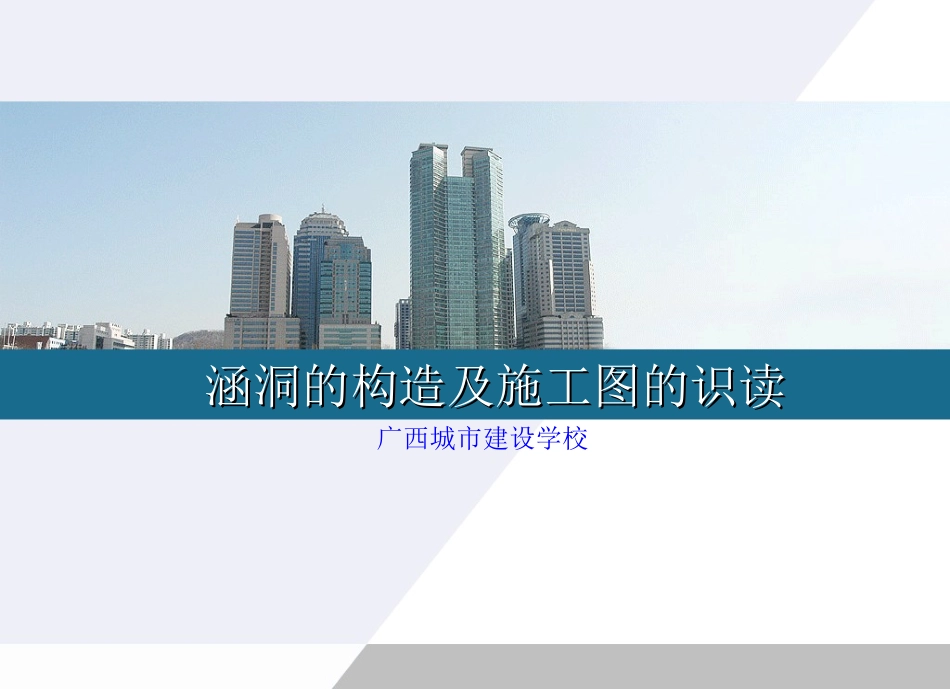

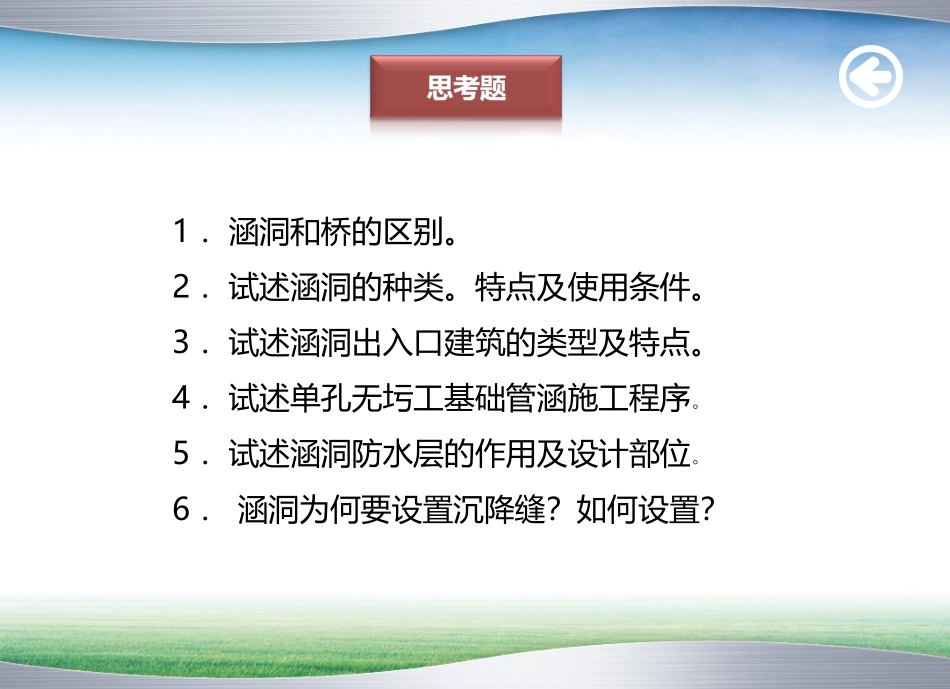

涵洞的构造及施工图的识读涵洞的构造及施工图的识读广西城市建设学校目录目录12概述分类3构造形式及识读方法工程施工工程施工41．涵洞和桥的区别。2．试述涵洞的种类。特点及使用条件。3．试述涵洞出入口建筑的类型及特点。4．试述单孔无圬工基础管涵施工程序。5．试述涵洞防水层的作用及设计部位。6．涵洞为何要设置沉降缝？如何设置？定义：涵洞：是公路或铁路与沟渠、道路相交的地方，使水、人流、车流从路下通过的小型构造物。特点：单孔标准跨径L0小于5米或多孔跨径总长小于8米，以及圆管涵及箱涵不论管径或跨径大小、孔径多少，均称为涵洞。1涵洞的概述小桥与涵洞的区别小桥立面图涵洞：单孔标准跨径L0小于5米1涵洞的概述工程特性：(1)满足排泄洪水能力，保证在50年一遇洪水的情况下，顺利快捷地排泄洪水。(2)具有足够的整体强度和稳定性，保证在设计荷载的作用下，构件不产生位移和变形。(3)具有较高的可靠性和耐久性，保证在自然环境中，长期完好，不发生破损。洞口洞身基础涵洞圆管涵盖板涵拱涵箱涵翼墙截水墙端墙缘石涵洞的主要部分作用是承受活载和土压力作用是保证涵洞基础和两侧路基免受冲刷，使水流顺流顺畅。1涵洞的概述⑴圆管涵圆管涵主要由管身、基础、接缝及防水层构成。2涵洞的分类管涵洞口管涵涵身及基础管涵直径及壁厚要求（单位：cm）内直径：50、75、100、125、150管壁厚：6、8、10、12、14管涵垫层（单位：cm）15、20、25⑵盖板涵盖板涵主要由盖板、涵台、洞身铺底、伸缩缝、防水层等构成。2涵洞的分类⑶拱涵拱涵主要由拱圈、护拱、涵台、基础、铺底、沉降缝及排水设施组成。2涵洞的分类2涵洞的分类⑷箱涵箱涵主要由钢筋混凝土涵身、翼墙、基础、变形缝等组成。箱涵为整体闭合式钢筋混凝土框架结构，所以具有良好的整体性及抗震性能。一般仅在软土基上采用。2涵洞的分类箱涵2涵洞的分类按照填土情况不同分类，涵洞可以分为明涵和暗涵。明涵洞顶无填土，适用于低路堤及浅沟渠处。暗涵洞顶有填土，且最小的填土厚度应大于50cm，适用于高路堤及深沟渠处。建筑材料分类按建筑材料分类，涵洞可分为砖涵、石涵、混凝土涵及钢筋混凝土涵等。涵洞其他分类2涵洞的分类按照填土情况不同分类，涵洞可以分为明涵和暗涵。明涵洞顶无填土，适用于低路堤及浅沟渠处。暗涵洞顶有填土，且最小的填土厚度应大于50cm，适用于高路堤及深沟渠处。建筑材料分类按建筑材料分类，涵洞可分为砖涵、石涵、混凝土涵及钢筋混凝土涵等。2涵洞的分类水力性能分类按水利性能分类，涵洞可分为无压力式涵洞、半压力式涵洞、压力式涵洞。无压力式涵洞入口处水流的水位低于洞口上缘，洞身全长范围内水面不接触洞顶的涵洞。半压力式涵洞入口处水流的水位高于洞口上缘，部分洞顶承受水头压力的涵洞。压力式涵洞涵洞进出口被水淹没，涵洞全长范围内全部断面泄水。涵洞其他分类洞口建筑洞口是洞身、路基、河道三者的连接构造物。洞口形式端墙式八字式走廊式平头式无论采取任何形式的洞口，河床都必须铺砌3涵洞的构造锥坡式直墙式扫坡式流线式a)八字式3涵洞的构造特点：敞开斜置，两边八字形翼墙墙身高度随路堤的边坡变化。工程量小，水力性能好，施工简单，造价低，是最常用洞口形式。b)端墙式3涵洞的构造特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙，涵身高度由涵前雍水高度或路肩高度决定。构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。c)锥坡式3涵洞的构造特点：式在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。圬工体积较大，不够经济，但稳定性好，适用于较高大的涵洞，也是较常用的形式。d)直墙式3涵洞的构造特点：可视为敞开口为零度角的八字式洞口。适用于净宽窄而深并且和涵洞宽度一样的渠道。因翼墙短，造价低，多与消力池配置适用。斜交涵洞的洞口建筑（1）斜交斜做（图a)]：涵洞洞身端部与路线平行，此种做法称斜交斜做、此法用工较多，但外形美观且适应水流，较常采用。（2）斜交正做（图b）：涵洞洞口与涵洞纵轴线垂直，即与正交时完全相同。此做法构浩简单。（a）斜交斜做(b)斜交正做3涵洞的构造施工准备技术准备物资准备...
