卫生间预埋防水套管案例VIP免费

卫生间预埋防水套管案例_第1页
1/12
卫生间预埋防水套管案例_第2页
2/12
卫生间预埋防水套管案例_第3页
3/12

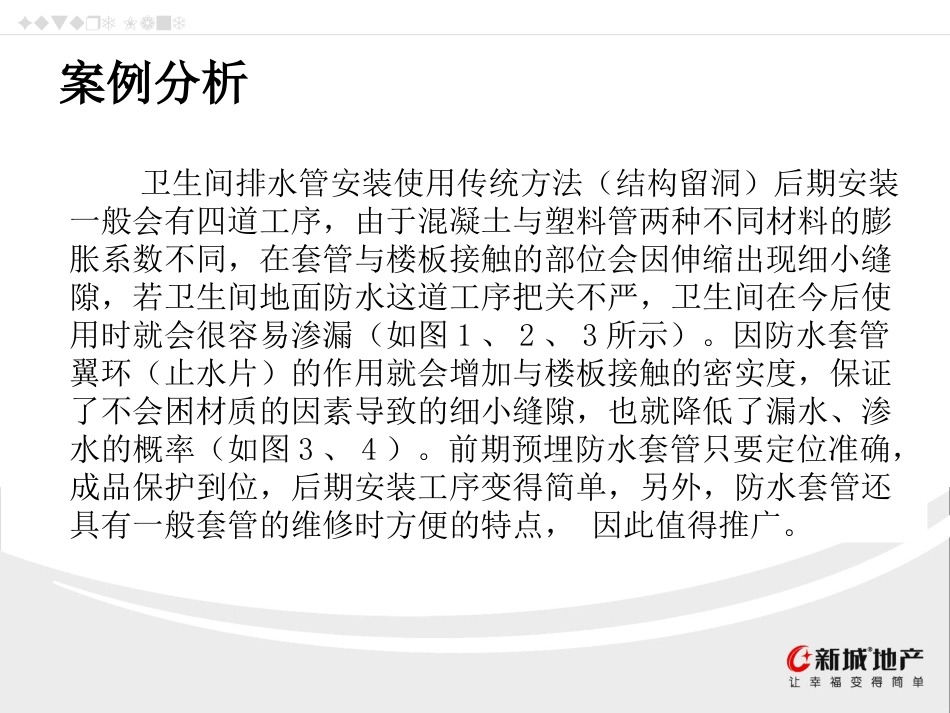

卫生间预埋防水套管案例FutureLand案例特征卫生间排水管穿楼板安装采用传统留洞方法工序多、处理不当容容易产生渗漏,使用成品防水套管可在结构施工阶段一次性预埋防水套管,工序简单,固定容易、可靠,不易发生位移,防渗漏效果明显。由于卫生间渗漏是业主投诉的主要问题之一,也是房屋建筑工程的通病之一,要解决此种渗漏问题,一定要从“根”上彻底解决。FutureLand案例分析卫生间排水管安装使用传统方法(结构留洞)后期安装一般会有四道工序,由于混凝土与塑料管两种不同材料的膨胀系数不同,在套管与楼板接触的部位会因伸缩出现细小缝隙,若卫生间地面防水这道工序把关不严,卫生间在今后使用时就会很容易渗漏(如图1、2、3所示)。因防水套管翼环(止水片)的作用就会增加与楼板接触的密实度,保证了不会困材质的因素导致的细小缝隙,也就降低了漏水、渗水的概率(如图3、4)。前期预埋防水套管只要定位准确,成品保护到位,后期安装工序变得简单,另外,防水套管还具有一般套管的维修时方便的特点,因此值得推广。FutureLand图1卫生间排水管穿楼板安装采用传统留洞方法FutureLand传统方法有四道工序FutureLand有渗漏痕迹!有渗漏痕迹!图2图3卫生间排水管穿楼板安装采用传统留洞方法施工不当容易产生渗漏FutureLand预埋成品套管后的情形图5图4成品套管样品(南京金郡)FutureLand卫生间成品套管样品(南京金郡)图6(侧面)图7(底座)FutureLand上部止水片底座卫生间成品套管样品图8图9FutureLand卫生间预埋成品套管(顶板拆模后的情形)图10FutureLand1、前期预埋定位尺寸要精准(如上图5),否则会影响排水管、以及座便器的安装。2、预埋时一定要固定牢靠、用钉子将套管的四角钉牢,防止在混凝土浇筑时套管位移影响尺寸的精准度。3、套管预埋后,露出混凝土地面的部分需用细混凝土或水泥砂浆作保护圈(图12),以免造成破损(如图11)。通病防治:FutureLand边口破损!套管保护圈套管预埋后,要加强成品保护
