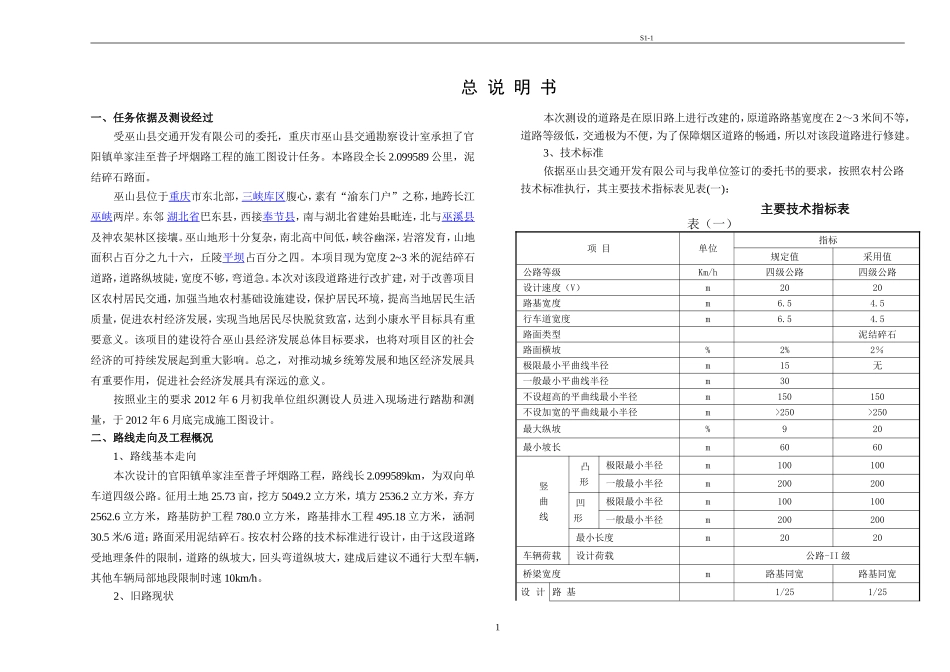

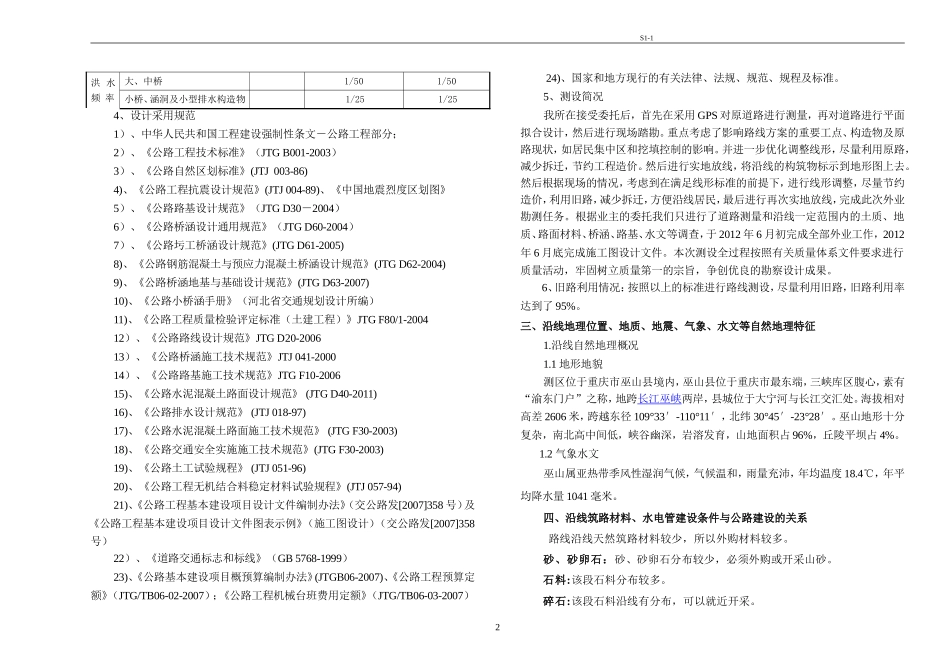

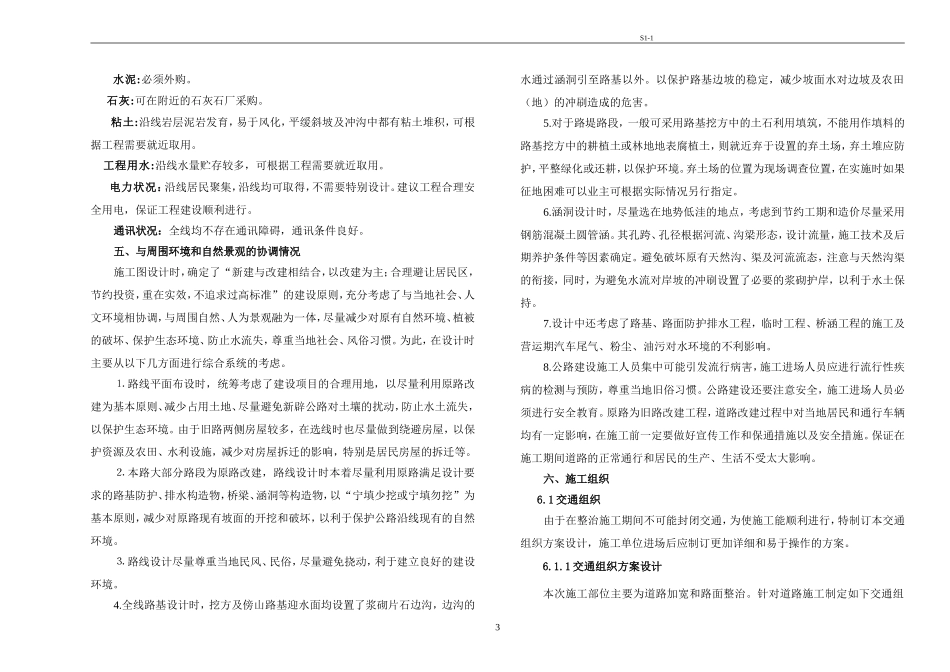

S1-1总说明书一、任务依据及测设经过受巫山县交通开发有限公司的委托，重庆市巫山县交通勘察设计室承担了官阳镇单家洼至普子坪烟路工程的施工图设计任务。本路段全长2.099589公里，泥结碎石路面。巫山县位于重庆市东北部，三峡库区腹心，素有“渝东门户”之称，地跨长江巫峡两岸。东邻湖北省巴东县，西接奉节县，南与湖北省建始县毗连，北与巫溪县及神农架林区接壤。巫山地形十分复杂，南北高中间低，峡谷幽深，岩溶发育，山地面积占百分之九十六，丘陵平坝占百分之四。本项目现为宽度2~3米的泥结碎石道路，道路纵坡陡，宽度不够，弯道急。本次对该段道路进行改扩建，对于改善项目区农村居民交通，加强当地农村基础设施建设，保护居民环境，提高当地居民生活质量，促进农村经济发展，实现当地居民尽快脱贫致富，达到小康水平目标具有重要意义。该项目的建设符合巫山县经济发展总体目标要求，也将对项目区的社会经济的可持续发展起到重大影响。总之，对推动城乡统筹发展和地区经济发展具有重要作用，促进社会经济发展具有深远的意义。按照业主的要求2012年6月初我单位组织测设人员进入现场进行踏勘和测量，于2012年6月底完成施工图设计。二、路线走向及工程概况1、路线基本走向本次设计的官阳镇单家洼至普子坪烟路工程，路线长2.099589km，为双向单车道四级公路。征用土地25.73亩，挖方5049.2立方米，填方2536.2立方米，弃方2562.6立方米，路基防护工程780.0立方米，路基排水工程495.18立方米，涵洞30.5米/6道；路面采用泥结碎石。按农村公路的技术标准进行设计，由于这段道路受地理条件的限制，道路的纵坡大，回头弯道纵坡大，建成后建议不通行大型车辆，其他车辆局部地段限制时速10km/h。2、旧路现状本次测设的道路是在原旧路上进行改建的，原道路路基宽度在2～3米间不等，道路等级低，交通极为不便，为了保障烟区道路的畅通，所以对该段道路进行修建。3、技术标准依据巫山县交通开发有限公司与我单位签订的委托书的要求，按照农村公路技术标准执行，其主要技术指标表见表(一)：主要技术指标表表（一）项目单位指标规定值采用值公路等级Km/h四级公路四级公路设计速度（V）m2020路基宽度m6.54.5行车道宽度m6.54.5路面类型泥结碎石路面横坡%2%2％极限最小平曲线半径m15无一般最小平曲线半径m30不设超高的平曲线最小半径m150150不设加宽的平曲线最小半径m>250>250最大纵坡%920最小坡长m6060竖曲线凸形极限最小半径m100100一般最小半径m200200凹形极限最小半径m100100一般最小半径m200200最小长度m2020车辆荷载设计荷载公路-II级桥梁宽度m路基同宽路基同宽设计路基1/251/251S1-1洪水频率大、中桥1/501/50小桥、涵洞及小型排水构造物1/251/254、设计采用规范1）、中华人民共和国工程建设强制性条文－公路工程部分；2）、《公路工程技术标准》（JTGB001-2003）3）、《公路自然区划标准》(JTJ003-86)4)、《公路工程抗震设计规范》(JTJ004-89)、《中国地震烈度区划图》5）、《公路路基设计规范》（JTGD30－2004）6）、《公路桥涵设计通用规范》（JTGD60-2004）7）、《公路圬工桥涵设计规范》(JTGD61-2005)8)、《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTGD62-2004)9)、《公路桥涵地基与基础设计规范》(JTGD63-2007)10)、《公路小桥涵手册》（河北省交通规划设计所编）11)、《公路工程质量检验评定标准（土建工程）》JTGF80/1-200412）、《公路路线设计规范》JTGD20-200613）、《公路桥涵施工技术规范》JTJ041-200014）、《公路路基施工技术规范》JTGF10-200615)、《公路水泥混凝土路面设计规范》(JTGD40-2011)16)、《公路排水设计规范》(JTJ018-97)17)、《公路水泥混凝土路面施工技术规范》(JTGF30-2003)18)、《公路交通安全实施施工技术规范》(JTGF30-2003)19)、《公路土工试验规程》(JTJ051-96)20)、《公路工程无机结合料稳定材料试验规程》(JTJ057-94)21)、《公路工程基本建设项目设计文件编制办法》（交公路发[2007]358号）及《公路工程基本建设项目设计文件图表示例》（施工图设计）（交公路发[2007]358号）22）、《道路交通标志和标线》（GB5768-1999）23)、《公路基本建设项...
