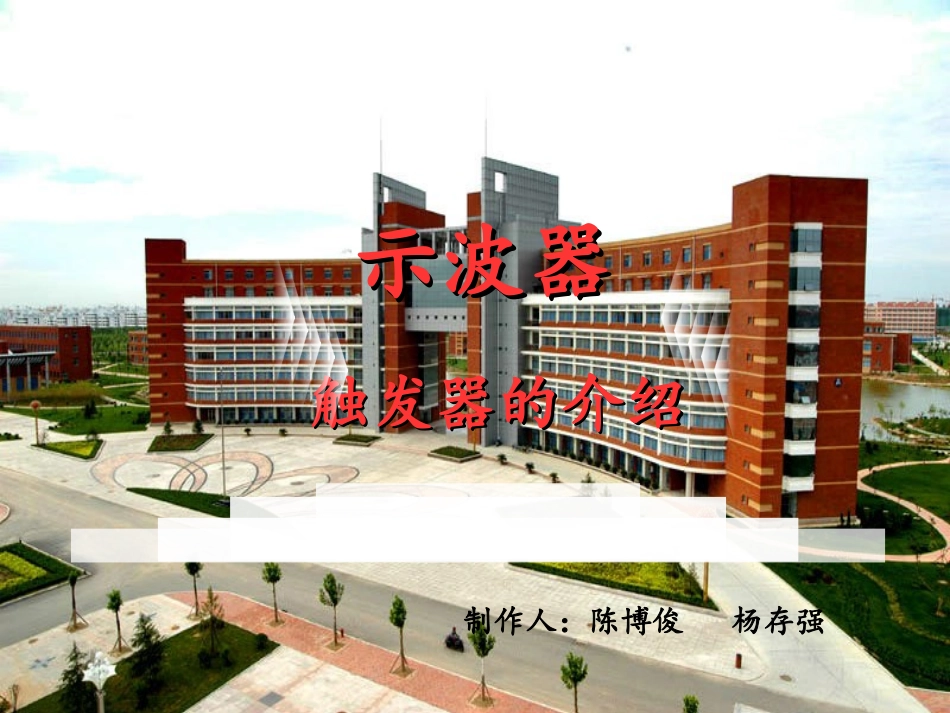

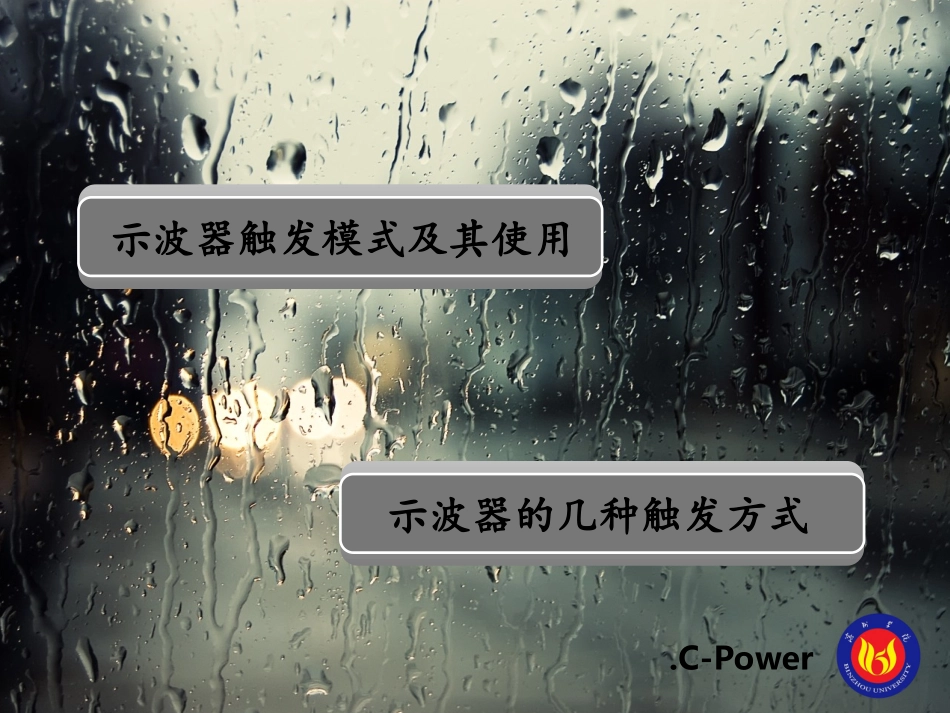

.C-Power.C-Power示波器示波器触发器的介绍触发器的介绍制作人：陈博俊杨存强.C-Power示波器触发模式及其使用示波器的几种触发方式.C-Power示波器触发模式及其使用所谓“触发模式”是指一些为产生触发所选定的方式，以满足不同的观测需要。.C-Power示波器触发模式及其使用自动模式正常模式单次模式.C-Power自动模式所谓“自动触发”是指不论是否满足触发条件都有波形显示。示波器面板上一般标为“AUTO”。在这种模式下，当触发没有发生时，示波器的扫描系统会根据设定的扫描速率自动进行扫描；而当有触发发生时，扫描系统会尽量按信号的频率进行扫描。所以在这种模式下不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。.C-Power正常模式所谓“正常模式”是指不满足触发条件就不显示波形。在面板上一般标为“NORMAL”或“NORM”。这种模式与自动模式不同，在这种模式下示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。因此在这种模式下如果没有触发的话，对于模拟示波器而言您会看不到扫描线，屏幕上什么都没有，对于数字示波器而言您会看不到波形更新，不了解这一点还常常会以为是信号没连上或什么其他故障。.C-Power单次模式所谓“单次触发”是指满足触发条件后显示波形，每次触发仅刷新一次，直到下一次触发开始。一般标为“SINGLE”或“SIGL”。这种模式与“正常模式”有一点类似，就是只有当触发条件满足时才产生扫描，否则不扫描。而不同在于，这种扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，使得后面即使再有满足触发条件的信号出现也不再进行扫描，也就是触发一次只扫描一次，即单次，必须通过手工的方法将扫描系统重启，才能产生下一次触发。显然，对于普通模拟示波器而言在这种模式下您经常会发现什么也看不到，因为波形一闪而过，示波器不能将其保留，因此除了与照相机配合将一闪而过的波形拍下来，在多数场合这种模式没有什么用。.C-Power示波器的几种触发方式三三二二四四一一边沿触发边沿触发脉宽触发脉宽触发交替触发交替触发斜率触发斜率触发五五视频触发视频触发.C-Power初步了解触发系统1、使用Level旋钮改变触发电平设置。转动Level旋钮，可以发现屏幕上出现一条桔红色的触发线以及触发标志，随旋钮转动而上下移动。停止转动旋钮，此触发线和触发标志会在约5秒后消失。在移动触发线的同时，可以观察到在屏幕上触发电平的数值发生了变化。.C-Power初步了解触发系统2、使用menu按钮调出触发菜单，改变触发设置，观察由此造成的状态变化。按1号菜单操作按键，选择边沿触。按2号菜单操作按键，选择―信源选择信源选择为CH1。按3号菜单操作按键，设置―边沿类型上升沿。按4号菜单操作按键，设置―触发方式自动。按5号菜单操作按键，进入―触发设置二级菜单，对触发的耦合式，触发灵敏度和触发释抑时间进行设置。.C-Power初步了解触发系统3、按50%按钮，设定触发电平在触发信号幅值的垂直中点。4、按FORCE按钮，设定触发电平在触发信号幅值的垂直中点。.C-Power边沿触发1、边沿触发是指边沿触发方式是在输入信号边沿的触发阈值上触发。在选取―边沿触发时，即在输入信号的上升沿、下降沿或上升和下降沿触发。2、适用信号：正弦波、方波等。3、具体应用：测量高速数字信号的数字完整性。.C-Power边沿触发.C-Power交替触发在交替触发时，触发信号来自于两个垂直通道，此方式可用于同时观察两路不相关信号。适用信号：双通道模拟信号。正常触发交替触发.C-Power交替触发.C-Power脉宽触发脉宽触发根据脉冲的宽度来确定触发时刻。您可以通过设定脉宽条件捕捉异常脉冲。适用信号：方波、脉冲信号。.C-Power脉宽触发边沿触发脉宽触发.C-Power斜率触发斜率触发是把示波器设置为对指定时间的正斜率或负斜率触发。适用信号：三角波、锯齿波等。斜率触发边沿触发.C-Power斜率触发注意：斜率触发的时间调节范围为20ns~10s。在信号满足设定条件时，将触发采样。.C-Power视频触发选择视频触发以后，即可在NTSC，PAL或SECAM标准视频信号的场或行上触发。触发耦合预设为直流。适用信号：视频信号。.C-Power
