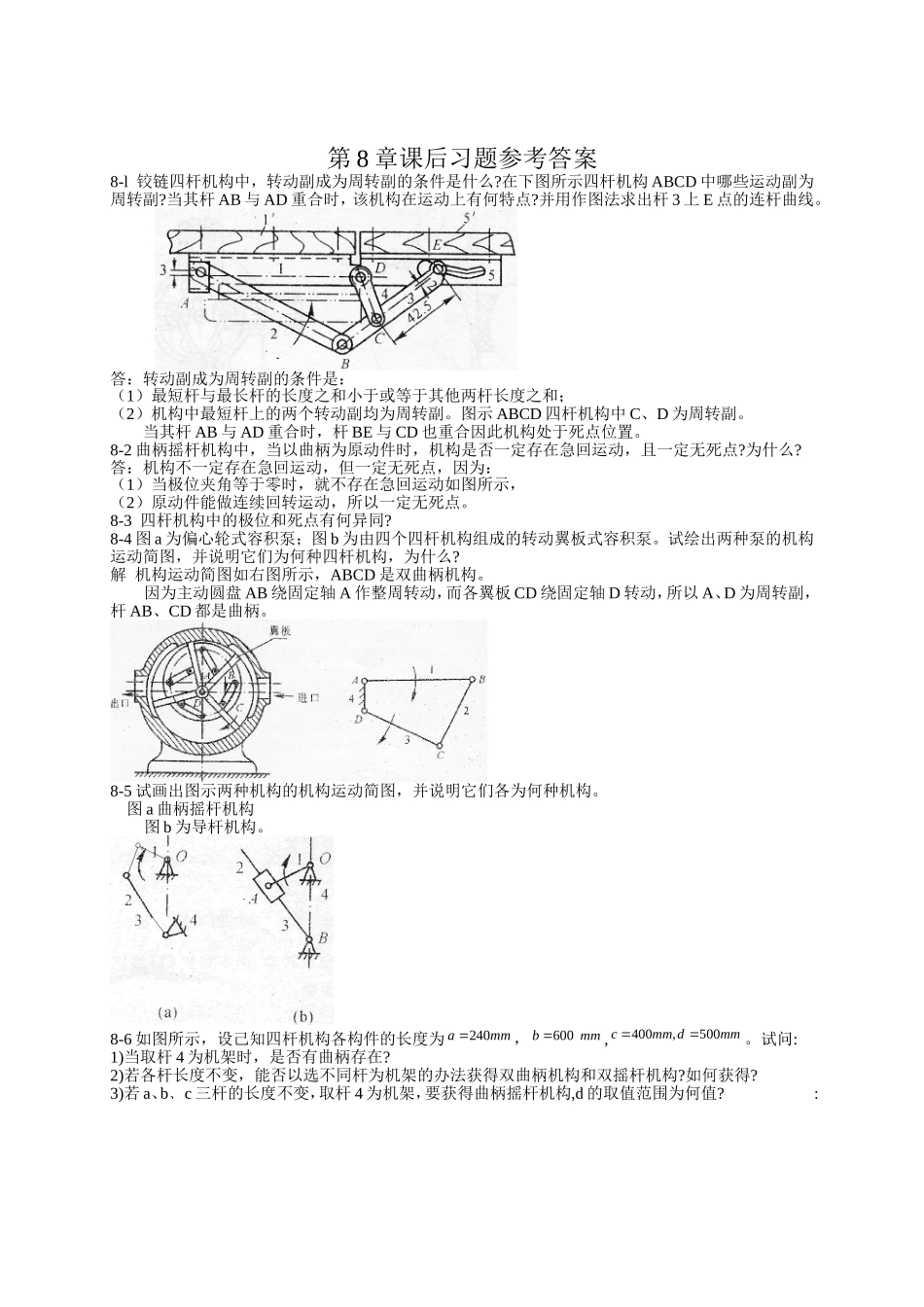

第8章课后习题参考答案8-l铰链四杆机构中，转动副成为周转副的条件是什么?在下图所示四杆机构ABCD中哪些运动副为周转副?当其杆AB与AD重合时，该机构在运动上有何特点?并用作图法求出杆3上E点的连杆曲线。答：转动副成为周转副的条件是：（1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和；（2）机构中最短杆上的两个转动副均为周转副。图示ABCD四杆机构中C、D为周转副。当其杆AB与AD重合时，杆BE与CD也重合因此机构处于死点位置。8-2曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，且一定无死点?为什么?答：机构不一定存在急回运动，但一定无死点，因为：（1）当极位夹角等于零时，就不存在急回运动如图所示，（2）原动件能做连续回转运动，所以一定无死点。8-3四杆机构中的极位和死点有何异同?8-4图a为偏心轮式容积泵；图b为由四个四杆机构组成的转动翼板式容积泵。试绘出两种泵的机构运动简图，并说明它们为何种四杆机构，为什么?解机构运动简图如右图所示，ABCD是双曲柄机构。因为主动圆盘AB绕固定轴A作整周转动，而各翼板CD绕固定轴D转动，所以A、D为周转副，杆AB、CD都是曲柄。8-5试画出图示两种机构的机构运动简图，并说明它们各为何种机构。图a曲柄摇杆机构图b为导杆机构。8-6如图所示，设己知四杆机构各构件的长度为240amm，600bmm,400,500cmmdmm。试问:1)当取杆4为机架时，是否有曲柄存在?2)若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构?如何获得?3)若a、b﹑c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构,d的取值范围为何值?:解(1)因a+b=240+600=840≤900=400+500=c+d且最短杆1为连架轩．故当取杆4为机架时，有曲柄存在。(2)、能。要使此此机构成为双曲柄机构，则应取1杆为机架；两使此机构成为双摇杆机构，则应取杆3为机架。(3)要获得曲柄摇杆机构,d的取值范围应为440~760mm。8-7图示为一偏置曲柄滑块机构，试求杆AB为曲柄的条件。若偏距e=0，则杆AB为曲柄的条件是什么?解(1)如果杆AB能通过其垂直于滑块导路的两位置时，则转动副A为周转副，故杆AB为曲柄的条件是AB+e≤BC。(2)若偏距e=0,则杆AB为曲柄的条件是AB≤BC8-8在图所示的铰链四杆机构中，各杆的长度为1l28mm，2l52mm，3l50mm，4l72mm，试求:1)当取杆4为机架时，该机构的极位夹角、杆3的最大摆角、最小传动角min和行程速比系数K;2)当取杆1为机架时，将演化成何种类型的机构?为什么?并说明这时C、D两个转动副是周转副还是摆转副;3)当取杆3为机架时，又将演化成何种机构?这时A、B两个转动副是否仍为周转副?解(1)怍出机构的两个极位，如图,并由图中量得：θ=18.6º,φ=70.6º,γmin=22.7º18018018.612.318018018.6k(2)①由l1+l4≤l2+l3可知图示铰链四杆机构各杆长度符合杆长条件；小②最短杆l为机架时，该机构将演化成双曲柄机构；③最短杆1参与构成的转动副A、B都是周转副而C、D为摆转副；（3）当取杆3为机架时，最短杆变为连杆，又将演化成双摇杆机构，此时A、B仍为周转副。8-9在图示的连杆机构中，已知各构件的尺寸为160,ABlmmBCl260,mm200,CDlmm80,ADlmm构件AB为原动件，沿顺时针方向匀速回转，试确定:1)四杆机构ABCD的类型;2)该四杆机构的最小传动角min；3)滑块F的行程速比系数K。解（1)由lAD+lBC
