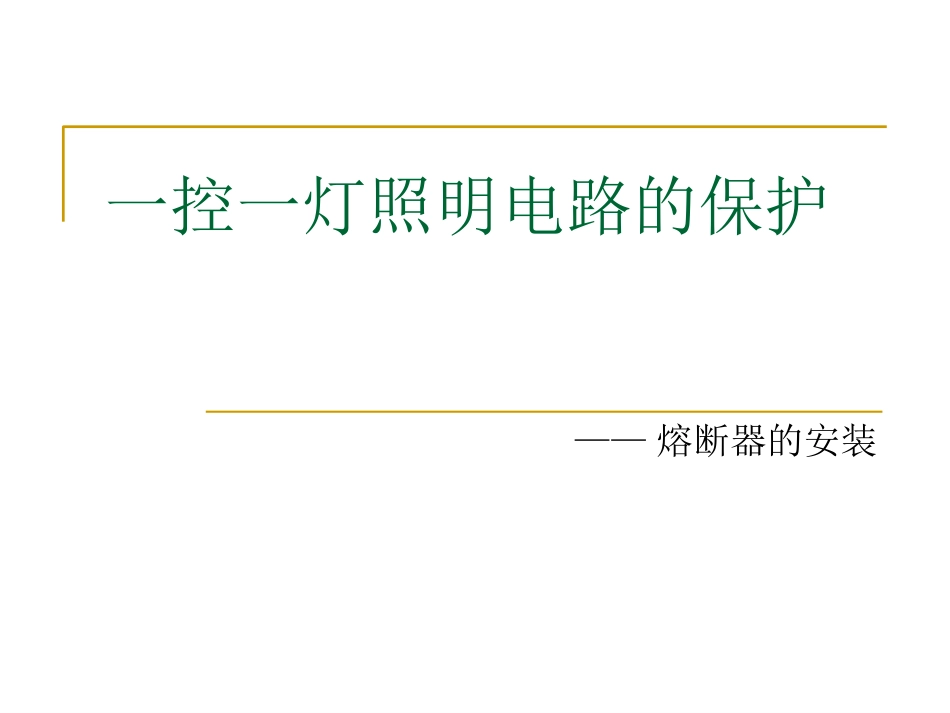

执教人:徐勤班级:初二(1)一控一灯照明电路的保护——熔断器的安装安全载流量电线的承载负荷是有限的,一般的家用电线都在6千瓦左右。过载熔丝观看燃烧演示实验熔丝的材料是:铅合金丝(手感:软、易弯曲、比铜丝轻)比较粗细,怎样合理地选择熔丝?按照电表的额的电流:3A、5A、10A保险丝的规格:5安培、10安培、15安培瓷插式熔断器:熔断器在电路中的符号为:其它各式熔断器熔断器的安装熔断器瓷座的固定安装:用两个螺丝把两个瓷座固定在线路板上面。熔丝的安装:熔丝安装应紧贴瓷盖,沿凹槽自然弯曲,不能绷紧,按螺钉压接式接线法固定两端。熔断器的接线熔断器的接线柱和导线连接时,要求对折裸露的铜线,插入针孔内,再旋紧螺钉,使接触牢固、不产生接触电阻。熔断器的安装:用两个螺丝把两个瓷座固定在线路板上面。熔丝的安装:熔丝安装应紧贴瓷盖,沿凹槽自然弯曲,不能绷紧,按螺钉压接式接线法固定两端。熔断器的接线:要求对折裸露的铜线,插入针孔内,再旋紧螺钉,使接触牢固、不产生接触电阻。思考题一:能不能用铜丝或其他金属丝代替熔丝?思考题二:很多家庭都是一根电线接着一个大插排:冰箱、空调、电视等所有电器的插头都往上插,可不可以这样做?识读“照明电路”上的元器件:它的主要功能是:剂量、切换、保护、控制和负载。小伙表、断路器、熔断器、开关、灯泡断路器和熔断器的区别结构使用次数时间熔断器有熔丝一次性使用一定时间后熔体熔化,断路器闸刀开关重复多次使用马上执行
