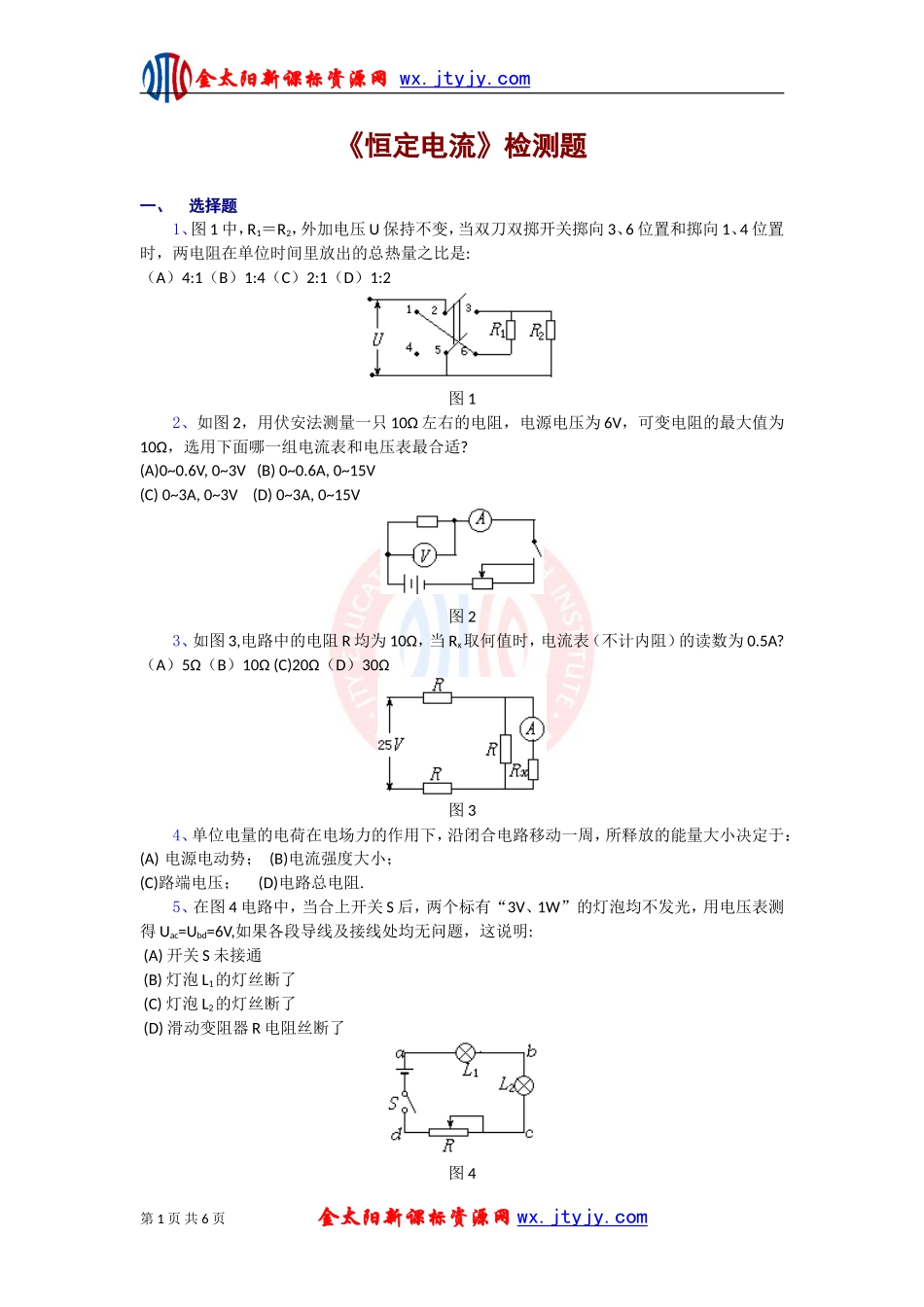

金太阳新课标资源网wx.jtyjy.com《恒定电流》检测题一、选择题1、图1中，R1＝R2，外加电压U保持不变，当双刀双掷开关掷向3、6位置和掷向1、4位置时，两电阻在单位时间里放出的总热量之比是:（A）4:1（B）1:4（C）2:1（D）1:2图12、如图2，用伏安法测量一只10Ω左右的电阻，电源电压为6V，可变电阻的最大值为10Ω，选用下面哪一组电流表和电压表最合适?(A)0~0.6V,0~3V(B)0~0.6A,0~15V(C)0~3A,0~3V(D)0~3A,0~15V图23、如图3,电路中的电阻R均为10Ω，当Rx取何值时，电流表（不计内阻）的读数为0.5A?（A）5Ω（B）10Ω(C)20Ω（D）30Ω图34、单位电量的电荷在电场力的作用下，沿闭合电路移动一周，所释放的能量大小决定于：(A)电源电动势；(B)电流强度大小；(C)路端电压；(D)电路总电阻.5、在图4电路中，当合上开关S后，两个标有“3V、1W”的灯泡均不发光，用电压表测得Uac=Ubd=6V,如果各段导线及接线处均无问题，这说明:(A)开关S未接通(B)灯泡L1的灯丝断了(C)灯泡L2的灯丝断了(D)滑动变阻器R电阻丝断了图4第1页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com6、用电流表测量一条电路的电流，读数是1A；若线路电流保持不变，用100Ω的电阻与电流表并联再测，示数为0.8A，则电流表的内电阻是:（A）25Ω(B）50Ω（C）75Ω（D）100Ω7、在测定电池组的电动势和内阻的实验中，可采用下列器材中的:（A）电流表和电阻箱（B）电压表和滑动变阻器（C）电压表和电阻箱（D）电流表、电压表和滑动变阻器8、在图5所示四个电路中，R0为电阻箱，R′为滑动变阻器，以下说法正确的是:图5(A)只有甲、乙两个电路可以用来测电源的电动势和内电阻(B)甲、乙、丙、丁四个电路图都可以测电源电动势和内电阻(C)甲、乙、丙、丁四个电路都可以测电源的电动势(D)甲、乙、丁三个电路都可以测出电源的电动势和内电阻9、两电阻R1、R2的I－U图像如图6所示，可知两电阻的大小之比R1：R2等于:（A）1:3（B）3:1（C）（D）图610、如图7所示，A、B两灯分别标有“110V、100W”和“110V、40W”，按不同方法接入220V电路，能使两灯正常发光，且电路中消耗功率最小的是:图7二、填空题11、如图8所示，假设在化学电池内部，t秒内通过电解液内部横截面S的正、图8负带电粒子数分别为n1和n2，每个正、负粒子带电量分别为q1、q2，则电源内部电流方向为第2页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com，电流强度的大小为.A.12、有一根粗细均匀的电阻丝，当加2V电压时，通过电阻丝的电流强度为4A，现把电阻丝均匀拉长，然后加1V电压，这时通过电阻丝的电流强度恰为0.5A。则电阻丝拉长后的长度应是原来的____倍。13、电子绕核运动可等效为一环形电流，设氢原子中的电子以速率v在半径为r的轨道上运动，用e表示电子的电量，则其等效电流的电流强度等于______．14、在如图9所示的电路中，5个电阻的阻值相同，额定功率都是8W。那么当把A、B两点接入电路中时，A、B两点间所能承受的电功率最大值为________。图915、如图10所示的电路中，电源内阻为r，电动势为ε，两个电阻的阻值之比R1：R2＝1：3。开关S闭合前后R1消耗的电功率之比＝4：3。则S闭合前后电源的输出功率之比为____。图1016、某一用直流电动机提升重物的装置如图11所示。重物的质量m=50kg，电源的电动势ε＝110V，不计电源内阻及各处摩擦。当电动机从v=0.90m/s的恒定速度向上提升重物时，电路中的电流强度I＝5A。由此可知电动机线圈的电阻R＝___Ω。图1117、在如图12所示的电路中，所有电阻的阻值均为R，则A，B间的总电阻为.图1218、如图13所示，R1＝1800Ω，R2＝1200Ω，两个电压表示都是35V，若把这两个电压表对调，则表V1示数变为30V，表V2示数变为40V，则表V1的内阻为，表V2的内阻为.第3页共6页金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com图13三、实验题19、在用伏安法测电阻的实验中，所用电压表的内阻约为20k，电流表的内阻约为10，选择能够尽量减小误差的电路图接线进行实验，读得的各种数据用实心圆点标于坐标图上,如图14所示.图14（1）根据各点表示的数据，描出I-U图线，由此求得该电阻的阻值Rx=______...
