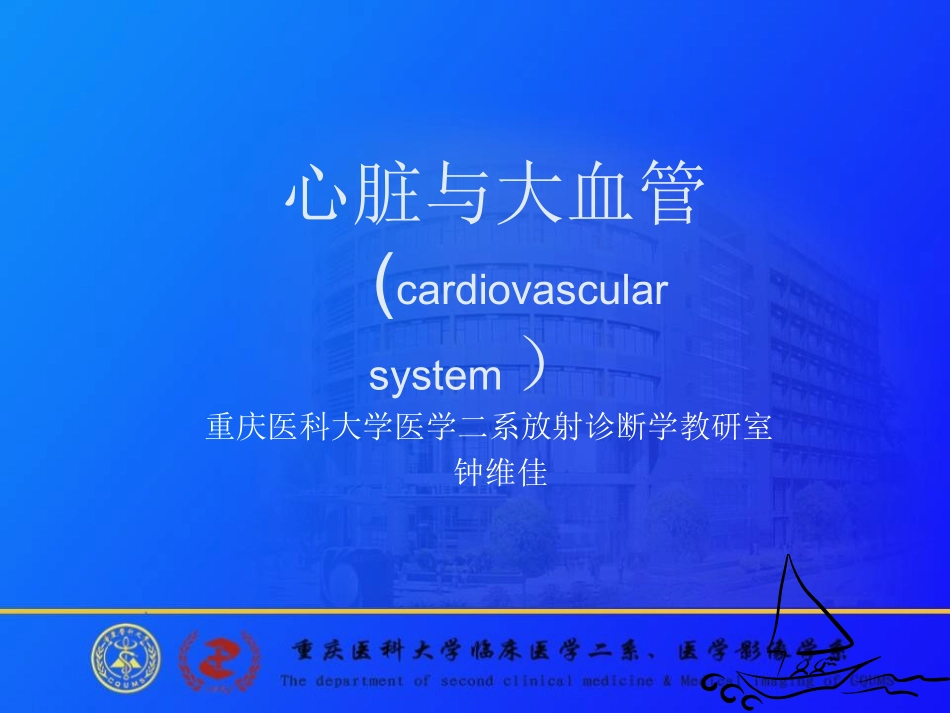

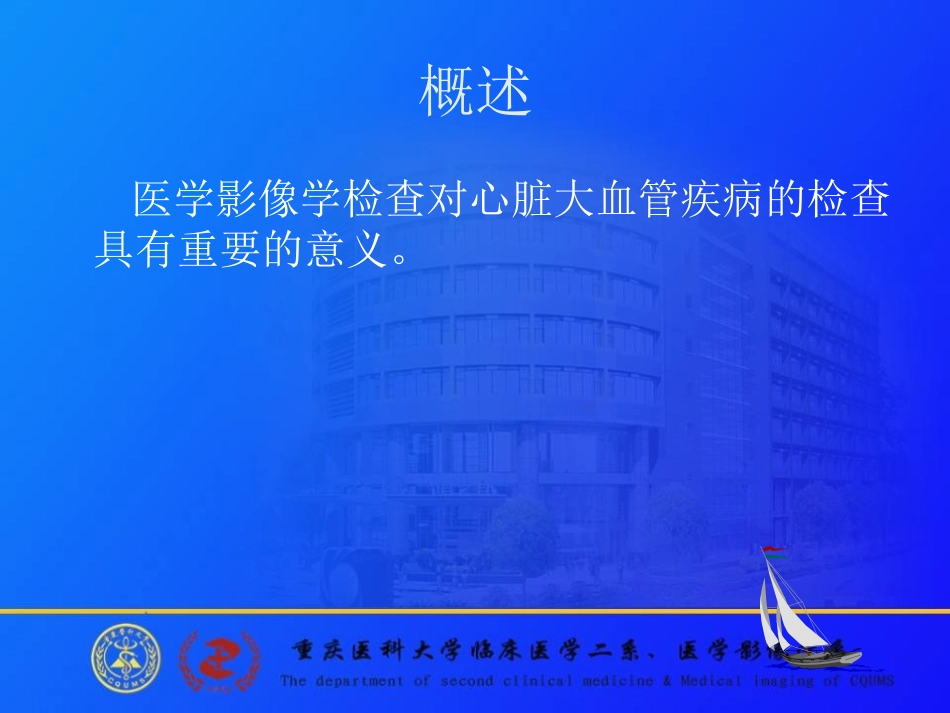

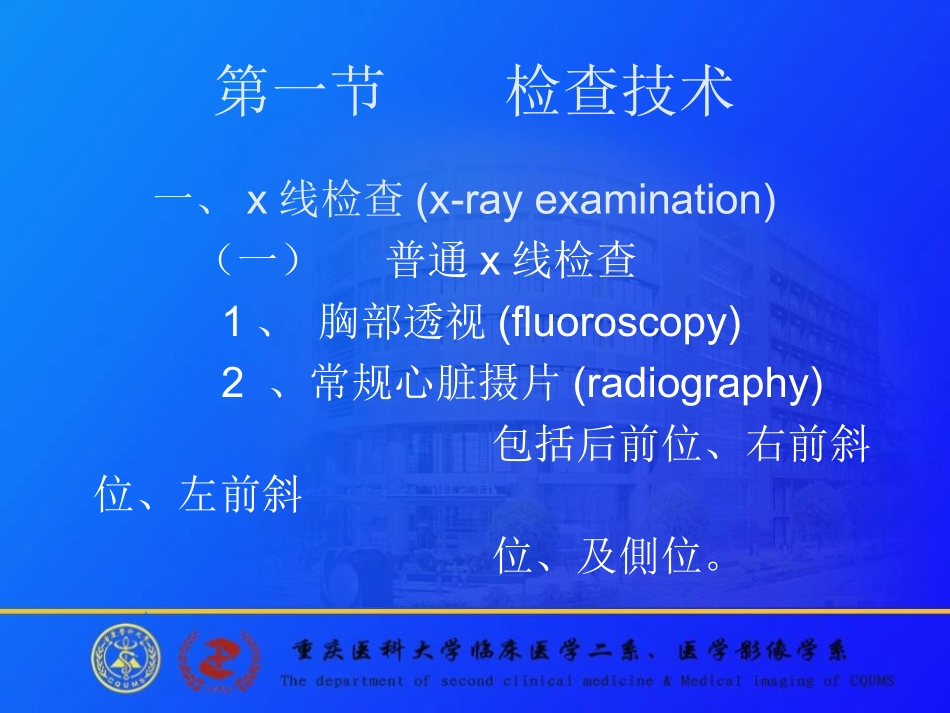

心脏与大血管(cardiovascularsystem）重庆医科大学医学二系放射诊断学教研室钟维佳概述医学影像学检查对心脏大血管疾病的检查具有重要的意义。第一节检查技术一、x线检查(x-rayexamination)（一）普通x线检查1、胸部透视(fluoroscopy)2、常规心脏摄片(radiography)包括后前位、右前斜位、左前斜位、及側位。（二）心血管造影检查(angiography)•此检查技术主要显示心脏大血管的内部结构、运动及血流情况。•分为常规造影和选择性造影。（三）数字减影心血管造影(DSA)二CT检查（computedtomograpy)1常规CT扫描2螺旋CT(SCT)3超速CT扫描(ultrafastCT)4CTA三、MRI检查四、USG检查第二节影像观察与分析一、正常心脏大血管的X线表现(normalexpression)（一）心脏、大血管的X线表现心和大血管在透视和平片上的投影彼此重叠、仅能显示各房室和大血管的轮廓，不能见到其内部结构和分界。因此，必须用不同的位置投照，才能使各个房室和大血管的边沿显示出来。1、后前位（正位）（1）心右缘分为两段a、上段为主动脉与上腔静脉的总投影。b、下段为右心房构成。（2）心左缘分为三段a、上段为主动脉球。b、中段为肺动脉主干。c、下段由左心室构成。1、后前位注意：在此位置透视左心缘可见相反搏动点，它是衡量左右心室增大的一个重要标志。2、右前斜位（第一斜位）（1）心前缘：自上而下由主动脉弓及升主动脉、肺动脉、右心室前壁和左心室下端。（2）心后缘：上段为左心房，下段为右心房。右前斜位特点：1心轴由右上向左下2心影呈梨形3心前间隙呈倒三角形上宽下窄4胃泡位于脊柱之前3、左前斜位（第二斜位）心前缘：上段为右心房下段为右心室心后缘：上段为左心房下段为左心室左前斜位•特点：1心轴较垂直2心脏呈球形3心前间隙呈长方形4胃泡位于脊柱后方•5可以看到主动脉全貌注意：•此位置可以显示胸主动脉和主动脉窗，主动脉窗内可以看到气管分叉，主支气管和肺动脉。左肺动脉跨越左主支气管，并向后延伸。4、左侧位心前缘：上段为右心室漏斗部和肺动脉主干下段为右心室前壁心后缘：上中段由左心房构成下段由左心室构成左側位注意：此位置胸骨后区和心后食管前间隙（二）心脏、大血管的搏动心左缘的搏动主要代表左心室的搏动。左室上段代表主动脉和肺动脉的搏动。注意左心缘的相反搏动点。心右缘的搏动代表右心房的搏动。（三）心脏大血管的形态影响心脏大血管形态的主要因素是人的体形、年龄、呼吸和体位。（四）心脏大血管的大小确定心脏大血管有无增大最简单的方法是测量心胸比率。（心脏最大径比胸廓最大径，一般〈0.5)注意：正常心脏大血管的影像形态和大小受很多因素影响。二、心脏大血管病变的基本X线表现（一）位置异常（异位和移位）（二）形态异常1梨形心（二尖瓣形）以右室增大为主，心尖圆顿，心腰丰满/隆起，主动脉小。如肺心。2靴形心（主动脉形）以左室增大为主，心尖左下扩展，心腰凹陷，主动脉宽。如高心。3普大形心脏向两侧扩大较均匀。如心衰，心包积液（三）大小异常（包括肥大及扩张）x-ray很难区分）1、左心室增大（1）正位：a左心室段延长、圆隆并向左扩展b心尖向下向左延伸c相反搏动上移（2）左前斜位左心室仍与脊柱重叠（3）左侧位心后下缘食管前间隙消失左心室增大的常见病：高血压病、主动脉关闭不全或狭窄、二尖瓣关闭不全及部分先天性心脏病。2、右心室增大（1）正位：a、右心缘下段向右膨突，最凸点偏下，心尖圆隆上翘b、肺动脉段膨凸，相反搏动点下移（3）右前斜位：心前缘下段膨隆，心前间隙变窄（4）左前斜位：心前缘下段向前凸，心前间隙变窄，室间沟向后上移位，左室被推向后上翘（5）左侧位：心脏与前胸壁接触面加大，大于1/2，肺动脉段漏斗部凸起右心室增大的常见病：慢性肺源性心脏病、肺动脉高压、心内间隔缺损、肺动脉瓣狭窄、法洛氏四联症。3、左心房增大（1）正位片：a、双房影b、双弓影c、左心缘第三弓（2）右前斜位或左側位吞钡检查：食道中下段受压移位。（3）左前斜位：心后缘上段向后凸出，主动脉窗内左主支气管受压向上移位，气管分叉角度加大。左心房增大的常见病：二尖瓣病变，左心室衰竭，及某某些先天性心脏病。4、右心房增大1、正位：a、...
