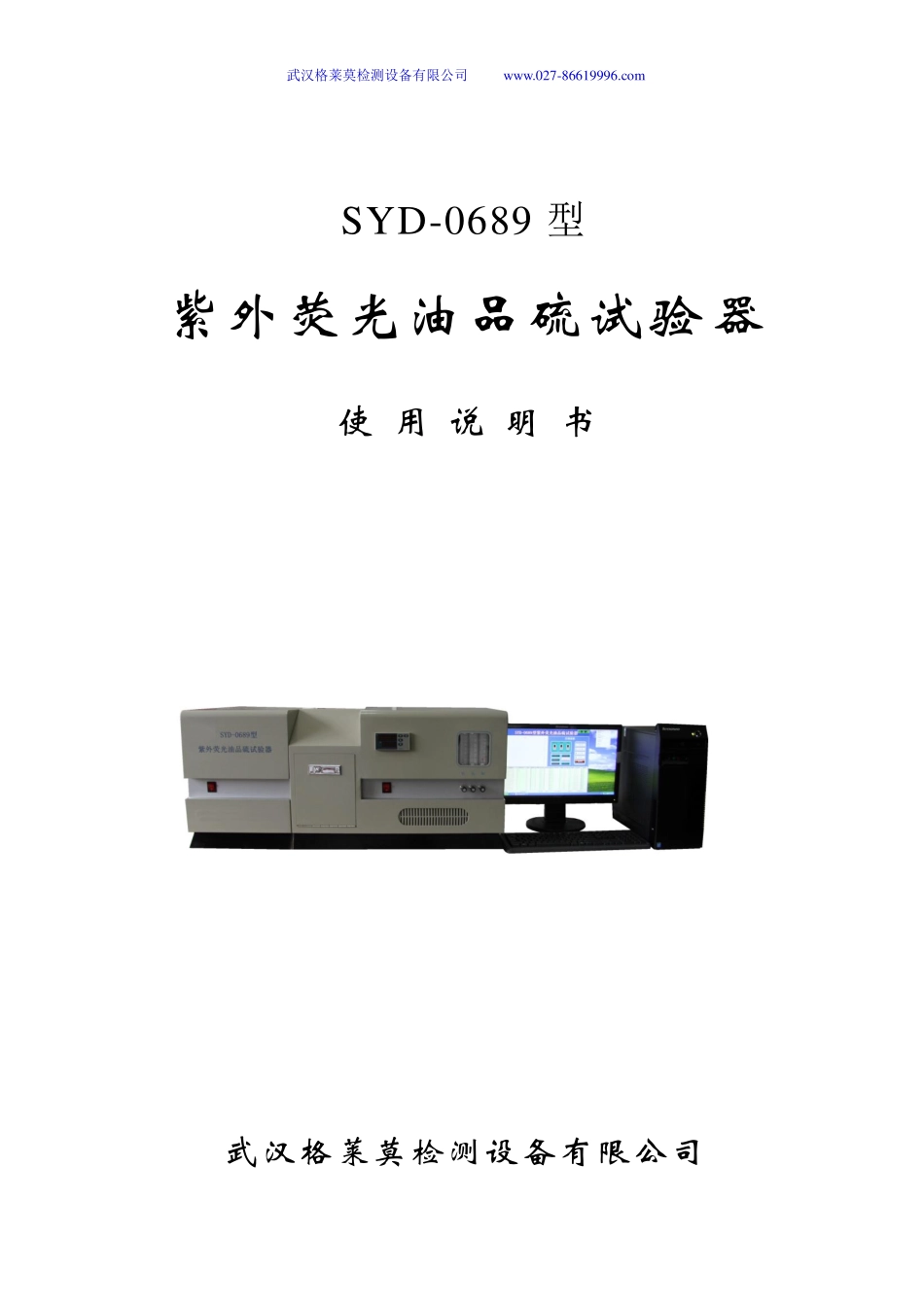

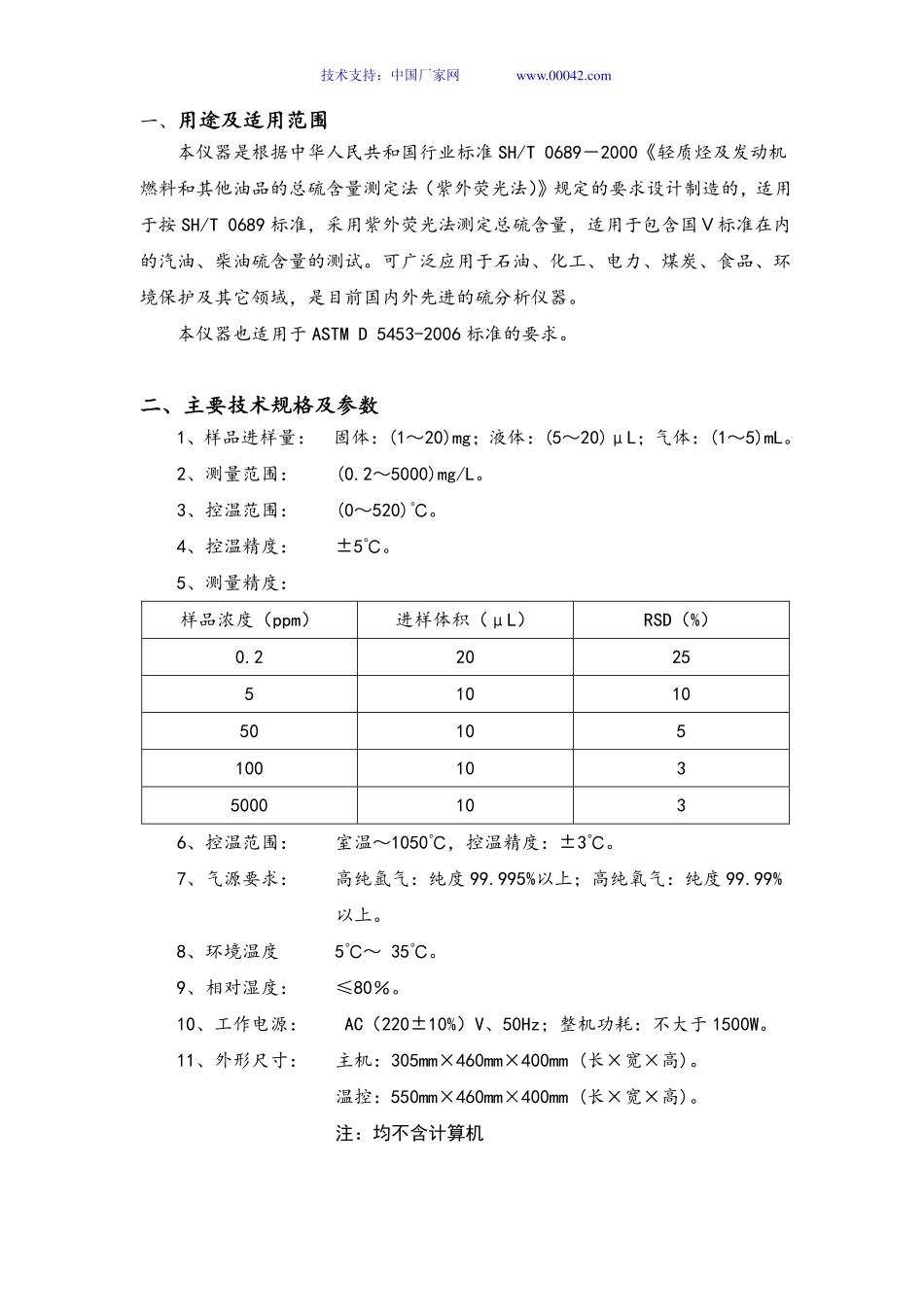

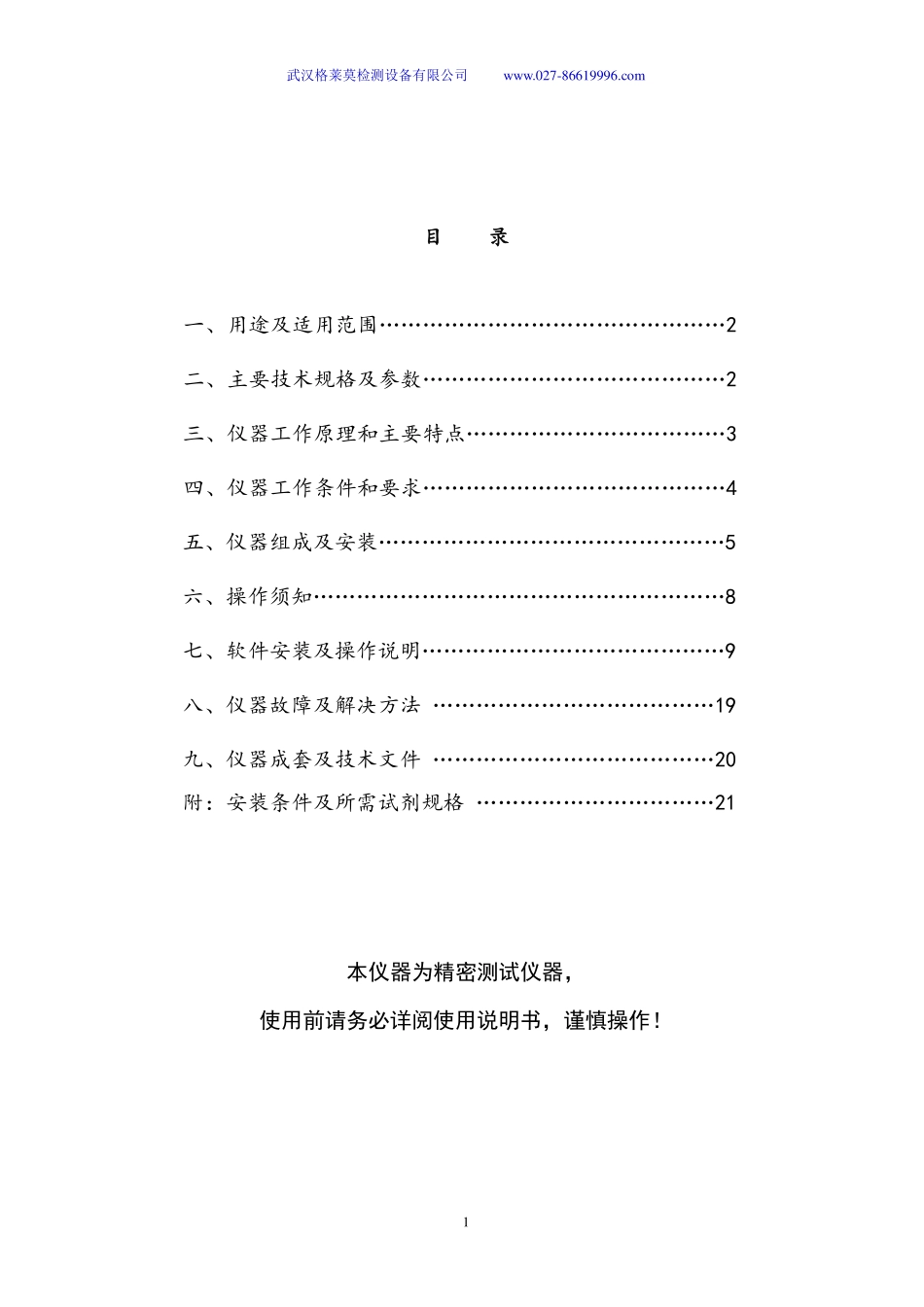

武汉格莱莫检测设备有限公司www.027-86619996.comSYD-0689型紫外荧光油品硫试验器使用说明书武汉格莱莫检测设备有限公司武汉格莱莫检测设备有限公司www.027-86619996.com1目录一、用途及适用范围…………………………………………2二、主要技术规格及参数……………………………………2三、仪器工作原理和主要特点………………………………3四、仪器工作条件和要求……………………………………4五、仪器组成及安装…………………………………………5六、操作须知…………………………………………………8七、软件安装及操作说明……………………………………9八、仪器故障及解决方法…………………………………19九、仪器成套及技术文件…………………………………20附：安装条件及所需试剂规格……………………………21本仪器为精密测试仪器，使用前请务必详阅使用说明书，谨慎操作！技术支持：中国厂家网www.00042.com一、用途及适用范围本仪器是根据中华人民共和国行业标准SH/T0689－2000《轻质烃及发动机燃料和其他油品的总硫含量测定法（紫外荧光法）》规定的要求设计制造的，适用于按SH/T0689标准，采用紫外荧光法测定总硫含量，适用于包含国Ⅴ标准在内的汽油、柴油硫含量的测试。可广泛应用于石油、化工、电力、煤炭、食品、环境保护及其它领域，是目前国内外先进的硫分析仪器。本仪器也适用于ASTMD5453-2006标准的要求。二、主要技术规格及参数1、样品进样量：固体：(1～20)mg；液体：(5～20)μL；气体：(1～5)mL。2、测量范围：(0.2～5000)mg/L。3、控温范围：(0～520)℃。4、控温精度：±5℃。5、测量精度：样品浓度（ppm）进样体积（μL）RSD（%）0.22025510105010510010350001036、控温范围：室温～1050℃，控温精度：±3℃。7、气源要求：高纯氩气：纯度99.995%以上；高纯氧气：纯度99.99%以上。8、环境温度5℃～35℃。9、相对湿度：≤80％。10、工作电源：AC（220±10%）V、50Hz；整机功耗：不大于1500W。11、外形尺寸：主机：305mm×460mm×400mm(长×宽×高)。温控：550mm×460mm×400mm(长×宽×高)。注：均不含计算机武汉格莱莫检测设备有限公司www.027-86619996.com3三、仪器工作原理和主要特点（一）工作原理本仪器是根据二氧化硫（SO2）在特定光激发下发出荧光的原理与计算机技术相结合开发的新一代精密实验仪器。本仪器的工作原理框图见图1所示：氧气氩气样品排空图1当样品被载气吹入高温裂解炉内，经氧化裂解后，其中的硫定量被转化为二氧化硫（SO2），反应气经膜干燥器脱水后进入荧光室。在荧光室中，部分二氧化硫受紫外光照射后转化为激发态的二氧化硫（SO2）,当SO2跃迁到基态时发射出光子，光信号由光电倍增管接收放大，将光信号转换成电信号。再经放大器放大，计算机数据处理后，即可以转换为与光强度成正比的电信号，整个反应过程可以表示如下：高温Ｒ—S＋Ｏ２SＯ２＋SＯ3+ＣＯ２＋Ｈ２ＯSＯ２＋hγSＯ２*＋Ｏ２SＯ２*SＯ２＋hγ‘紫外灯光源高温裂解炉石英裂解管干燥器反应室光电倍增管微电流放大器高压源计算机数据处理及控制显示器打印机滤光片前置放大器技术支持：中国厂家网www.00042.com在一定条件下，反应中产生的荧光强度SO２*与二氧化硫的生成量成正比，二氧化硫的量又与样品中的总硫含量成正比，故可以通过测定荧光强度来测定样品中的总硫含量。分析样品前，先用标样，制作标样校正曲线，在相同条件下再分析样品，程序自动依据标样校正曲线计算出样品的硫含量。（二）主要特点1、配置台式计算机，采用Windows操作平台，人机直接对话，通过键盘操作可完成所有参数的设置和试验。2、采用计算机控制技术，自动完成数据采集、处理、贮存和打印，测试的线性范围宽、抗干扰能力强、操作简便、结果稳定可靠。3、采用进口的荧光激发源﹑膜干燥器﹑滤光片﹑金属封装式光电倍增管，测试的灵敏度高、快速、稳定、精度高、一致性好。4、采用先进的温控系统，具有两段分别升温、内绕式管状电炉，升温快速稳定、仪器寿命长，在全控温范围内控温精度可达±5℃，满足试验的要求。5、既可测试固体、液体样品的硫，也可测试气体样品的硫，应用领域宽。6、采...
