TiO2结构对光催化性能的影响及其提高的途径VIP免费

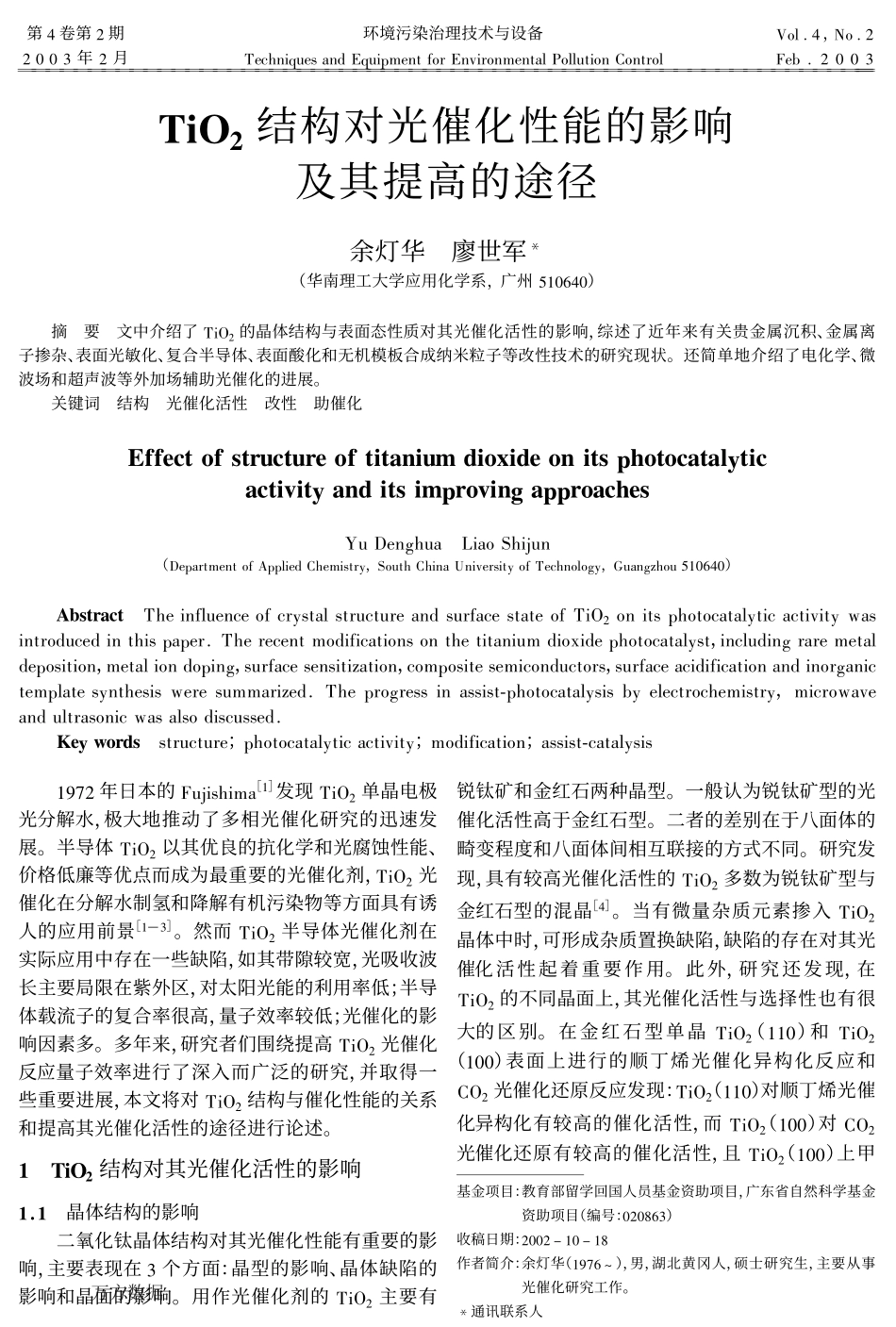

!"#$结构对光催化性能的影响及其提高的途径余灯华廖世军!（华南理工大学应用化学系，广州!"#$%#）摘要文中介绍了&’()的晶体结构与表面态性质对其光催化活性的影响，综述了近年来有关贵金属沉积、金属离子掺杂、表面光敏化、复合半导体、表面酸化和无机模板合成纳米粒子等改性技术的研究现状。还简单地介绍了电化学、微波场和超声波等外加场辅助光催化的进展。关键词结构光催化活性改性助催化%&&’()*&+),-()-,’*&)")./"-01"*2"1’*/")+34*)*(.).56)"(.()"7")6./1")+"03,*7"/8.33,*.(4’+*+,-./0+12’1340’5+.（,-61789-.83:;66<’-=>0-9’?87@，43+80>0’.1A.’B-7?’8@3:&-C0.3<3/@，D+1./E03+!"#$%#）9:+),.()&0-’.:<+-.C-3:C7@?81=晶体结构的影响二氧化钛晶体结构对其光催化性能有重要的影响，主要表现在L个方面：晶型的影响、晶体缺陷的影响和晶面的影响。用作光催化剂的&’()主要有锐钛矿和金红石两种晶型。一般认为锐钛矿型的光催化活性高于金红石型。二者的差别在于八面体的畸变程度和八面体间相互联接的方式不同。研究发现，具有较高光催化活性的&’()多数为锐钛矿型与金红石型的混晶［%］。当有微量杂质元素掺入&’()晶体中时，可形成杂质置换缺陷，缺陷的存在对其光催化活性起着重要作用。此外，研究还发现，在&’()的不同晶面上，其光催化活性与选择性也有很大的区别。在金红石型单晶&’()（""#）和&’()（"##）表面上进行的顺丁烯光催化异构化反应和>()光催化还原反应发现：&’()（""#）对顺丁烯光催化异构化有较高的催化活性，而&’()（"##）对>()光催化还原有较高的催化活性，且&’()（"##）上甲第%卷第)期环境污染治理技术与设备R33.873
