第四 煤粉制备VIP免费

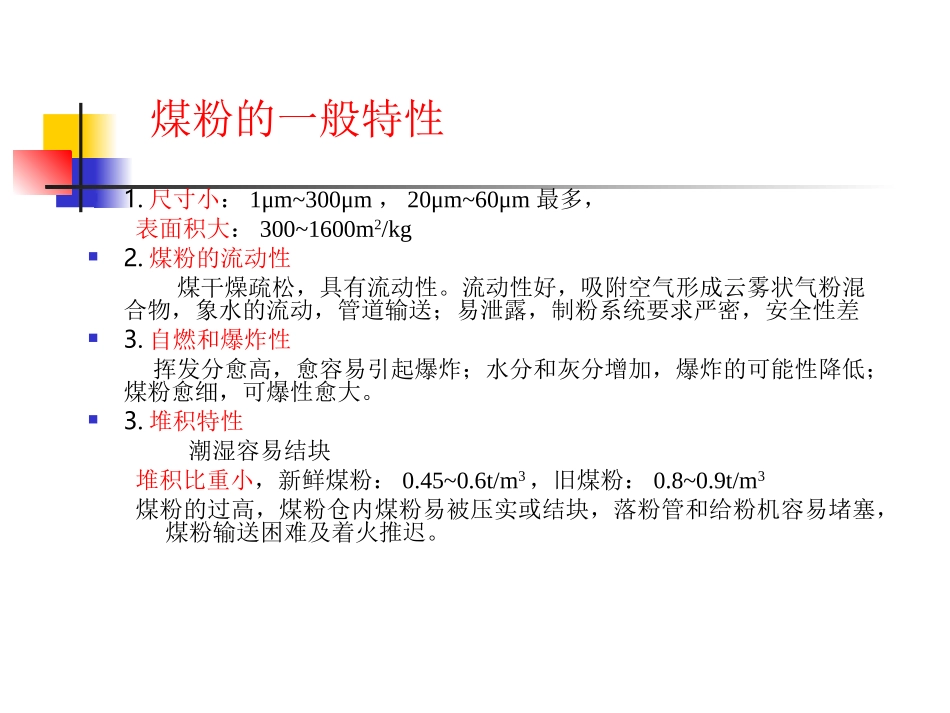

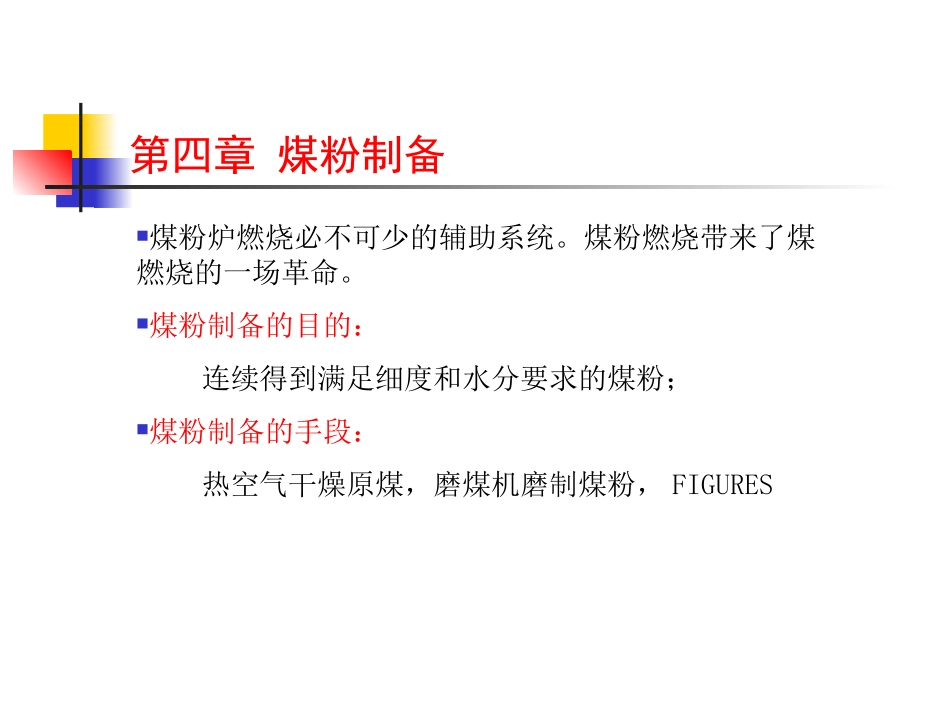

第四章煤粉制备煤粉炉燃烧必不可少的辅助系统。煤粉燃烧带来了煤燃烧的一场革命。煤粉制备的目的：连续得到满足细度和水分要求的煤粉；煤粉制备的手段：热空气干燥原煤，磨煤机磨制煤粉，FIGURES现代中型和大型锅炉一般均采用煤粉燃烧。原煤先经碎煤机打碎，然后在磨煤机中磨制成煤粉以后，它的性质在很多方面都不同于原煤。譬如，干煤粉能吸附大量空气，煤粉粒子彼此间被空气隔开，因此煤粉与空气的混合物具有很好的流动性，象液体一样易于运输。又如，从携带气流中分离出来而沉积在制粉管路里的煤粉，由于缓慢氧化所生热量的积蓄，随着时间的增长，温度逐渐升高，最后会引起自然，在一定条件下甚至会产生爆炸。煤粉的一般特性1.尺寸小：1μm~300μm，20μm~60μm最多，表面积大：300~1600m2/kg2.煤粉的流动性煤干燥疏松，具有流动性。流动性好，吸附空气形成云雾状气粉混合物，象水的流动，管道输送；易泄露，制粉系统要求严密，安全性差3.自燃和爆炸性挥发分愈高，愈容易引起爆炸；水分和灰分增加，爆炸的可能性降低；煤粉愈细，可爆性愈大。3.堆积特性潮湿容易结块堆积比重小，新鲜煤粉：0.45~0.6t/m3，旧煤粉：0.8~0.9t/m3煤粉的过高，煤粉仓内煤粉易被压实或结块，落粉管和给粉机容易堵塞，煤粉输送困难及着火推迟。1、煤粉的细度：煤粉的粗细程度用煤粉的细度来Rx来表示。用一组由细金属丝编织、带正方形小孔的筛子进行筛分来测定的。Rx为在孔径为x的筛子上的筛后的剩余量占筛分煤粉试样总量的百分数。Rx=100a/(a+b),%a—留在筛上的煤粉质量b－通过筛孔的煤粉质量筛余量a越大，Rx越大，则煤粉越粗。电厂中对于烟煤和无烟煤常用R200和R90来表示煤粉细度；对于褐煤常用R200和R500来表示煤粉细度。煤粉愈细，在炉内燃烧时q4愈小，但却要消耗更多的电能，而且金属的磨损量也要增大，因此要选用最佳细度。4.2煤粉细度和颗粒分布特性煤粉的均匀性教材中列出了常用的筛子规格及煤粉细度表示方法R750中的750表示筛子孔径为750微米，R200中的200表示筛子孔径为200微米.2.煤粉的均匀性煤粉的均匀性是指煤粉颗粒大小的均匀程度。煤粉的均匀性对燃烧和制粉系统的经济性均有影响。因此它是一个衡量煤粉品质的重要指标。在相同细度下，煤粉越均匀，粗颗粒和细颗粒就越少，制粉电耗和金属磨耗也越少，该煤粉燃烧越经济。煤粉均匀性用煤粉颗粒曲线即煤粉粒度分布特性表示煤粉均匀性。脆性材料破碎后均符合统一的指数方程-破碎公式：若已知R90和R200代入上式可以导出b和n的值，如右：可以看出，n相同时，b越大，R90越小，表示煤粉越细。均匀性系数细度系数数的筛子上全筛余量百分孔径为nx)exp(100bRbxRxnx9090200100ln90190200lg100lnlg100lnlgRbRRnn煤粉的经济细度煤粉越细，着火燃烧越迅速，机械部完全燃烧引起的热损失越少，相应排烟热损失也少；但对于磨煤设备来说，将使得磨煤运行费用（金属磨耗qm）和制粉电耗qn）增加。经济细度：磨制煤粉的电耗和不完全燃烧热损失(q2和q4)之和最小时的煤粉细度。影响因素：A）煤种B）磨煤机和分离器的形式C）燃烧方式等二、煤的可磨性指数HGI可磨性系数表示煤被磨成一定细度的煤粉的难易程度。国家标准规定：煤的可磨性试验采用Hardgrove法测定哈氏可磨性指数HGI。其方法为：将经过空气干燥、粒度为0.63－1.25mm的煤样50g放入哈氏可磨性试验仪。施加在钢球上的总作用力为284N，驱动电动机进行研磨，旋转60转。将磨得得煤粉用孔径为0.71mm的筛子在震筛机上筛分，并称量筛上与筛下煤粉的质量。用下式计算哈氏可磨性系数：HGI=13+6.93GG为孔径0.71mm筛子筛下煤样质量Hardgrove法在欧美普遍采用。可磨性系数Kkm我国动力用煤的可磨性系数范围为HGI=25－129，通常认为HGI大于86的煤为易磨煤，HGI小于62的煤为难磨煤。我国原来应用前苏联热工研究所制定的方法。它将煤的可磨性系数定义为：将质量相等的标准煤和实验煤由相同的初始粒度磨制成细度相同的煤粉时，所消耗能量的比值。二者的换算关系如下：Kkm=0.0034HGI1.25+0.61制粉系统设计所要求的煤粉特性1．煤的可磨性—磨煤机选型的依据之一...
