定时限过电流保护VIP免费

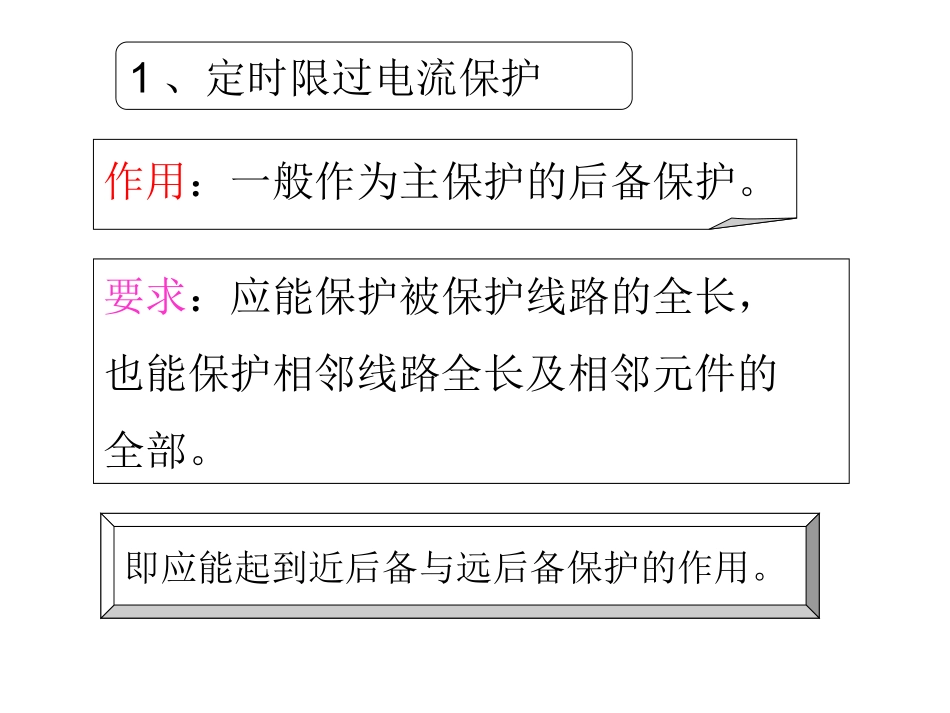

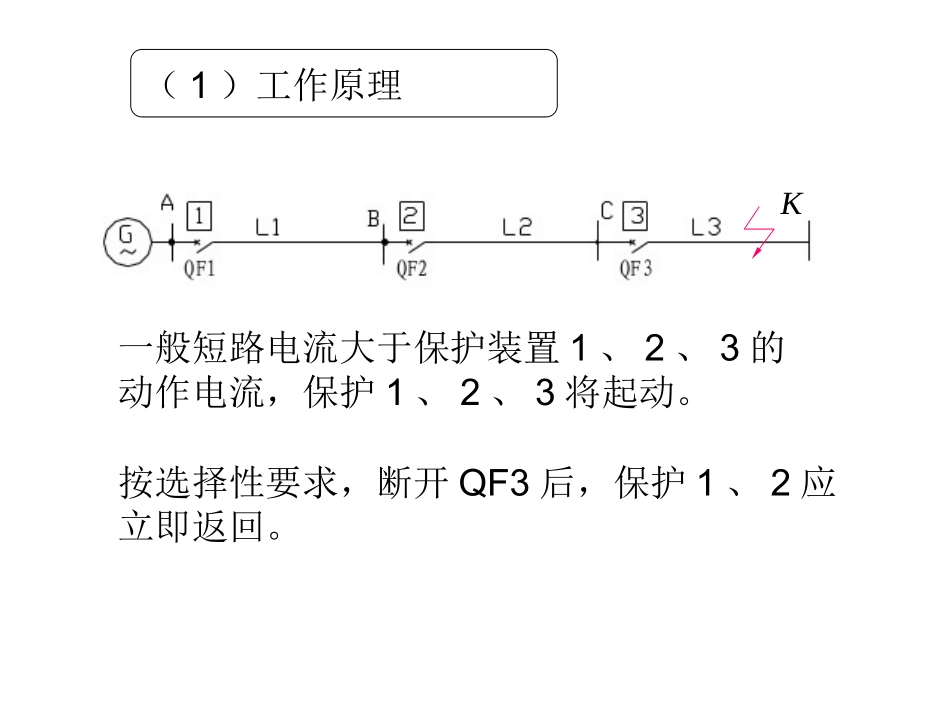

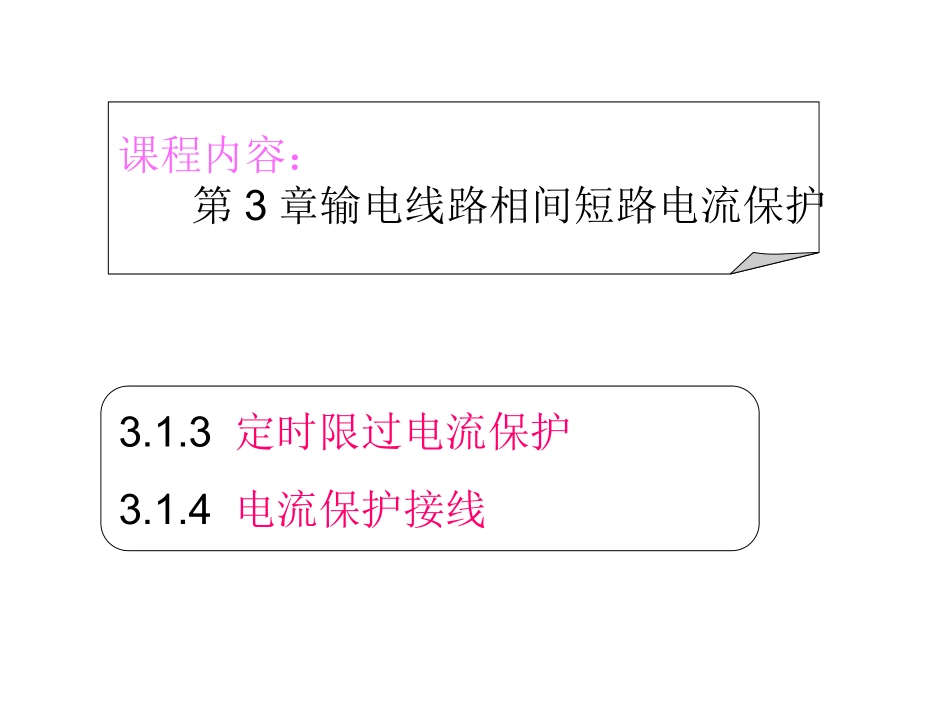

3.1.3定时限过电流保护3.1.4电流保护接线课程内容：第3章输电线路相间短路电流保护1、定时限过电流保护作用：一般作为主保护的后备保护。要求：应能保护被保护线路的全长，也能保护相邻线路全长及相邻元件的全部。即应能起到近后备与远后备保护的作用。（1）工作原理K一般短路电流大于保护装置1、2、3的动作电流，保护1、2、3将起动。按选择性要求，断开QF3后，保护1、2应立即返回。为满足选择性的要求，必须依靠各保护装置具有不同的动作时限来保证。即保护动作时间应满足：tttttt3221从上式可见，保护装置动作时间是从用户到电源逐级增加，越靠近电源，保护动作时间越长。特点：形状象一个阶梯，故称为梯形时限特性。由于保护动作时限是固定的，与短路电流大小无关，称定时限过电流保护。（2）整定计算1）在被保护线路流过最大负荷电流时，保护装置不应动作.maxIIIopLII2）相邻线路短路故障切除后，保护应可靠返回.maxresII根据可靠返回条件，过电流保护动作值为max.LressIIIrelIIIopIKKKIkIK（3）灵敏度校验IIIopksenIIKmin.要求：作为近后备保护时，灵敏度要达到1.3~1.5；远后备保护要达到1.2。最小短路电流确定1）系统运行方式；2）短路点位置；3）短路类型；4）电网联接方式。IIIopksenIIKmin.短路电流最小的运行方式。保护区末端。两相短路。考虑开环运行，还是闭环运行方式。（4）保护动作时间为了保证选择性，过电流保护的动作时间按阶梯原则整定，即从用户到电源的各保护的动作时间逐级增加一个时限级差。其表达式为tttnnmax)1(既要与相邻线路配合，也要与相邻元件配合。（5）单相式原理接线K2、电流保护接线为了能反映各种类型的相间短路故障，应合理选择保护的接线方式。电流保护接线是指电流继电器线圈与电流互感器二次绕组之间的连接方式。三种基本接线方式三相三继电器完全星形接线两相两继电器不完全星形接线两相三继电器不完全星形接线（1）三相三继完全星形接线特点:三相电流互感器二次绕组与三个电流继电器分别按相连接，三个继电器触点并联。(2)两相两继电器接线特点:只有两相装设电流互感器，按相连接继电器。应用范围：中性点不接地系统。原因：中性点不接地系统，单相接地属于不正常运行，允许继续运行一段时间。作用：可提高供电可靠性。要求：所有线路的电流互感器必须安装在同名相上。只切除一回路示意图1KbI2KcI切除两回路示意图1K2K保护拒动示意图1K2K扩大停电范围示意图1K2K结论在两回路上不同地点、不同相别发生两点接地短路时，若保护具有相同的动作时间，采用两相式接线有2/3的机会只切除一条回路，这是两相式接线的优点。若在串联线路上发生两点接地短路，有1/3机会误切除近电源的故障点，扩大了停电范围，这是两相式接线的缺点。（3）两相三继电器接线特点：中性上的电流继电器测量到B相电流。采用此接线的目的：为了提高Y，d变压器后发生两相短路的灵敏度。因为变压器后两相短路，电源侧三相短路电流大小不相等，最大相是最小相的2倍。若采用两相两继电器接线，有可能无法测量到最大相的电流，保护的灵敏度将受到影响。)2(kI)2(kI)2(32kI)2(31kI)2(31kI)2(32kI)2(31kI)2(31kI假设变压器线电压比为1.用作图法分析变压器短路电流分布1bI1aI2bI2aI1cI2cI)2(bkI)2(akI1BI1CI1AI2BI2AI2CIBIAICI相量法分析结论：采用两相三继电器接线，可测量到三相短路电流，所以灵敏度得到提高，广泛应用于Y，d接线变压器的远后备保护。小结：定时限过电流保护动作电流按最大负荷电流条件整定，动作时间按阶梯原则确定。电流保护三种接线应用条件中性点直接接地系统应采用三相三继电器接线；中性点不接地系统只能采用两相式接线；作为Y，d变压器远后备保护，应采用两相三继接线。
