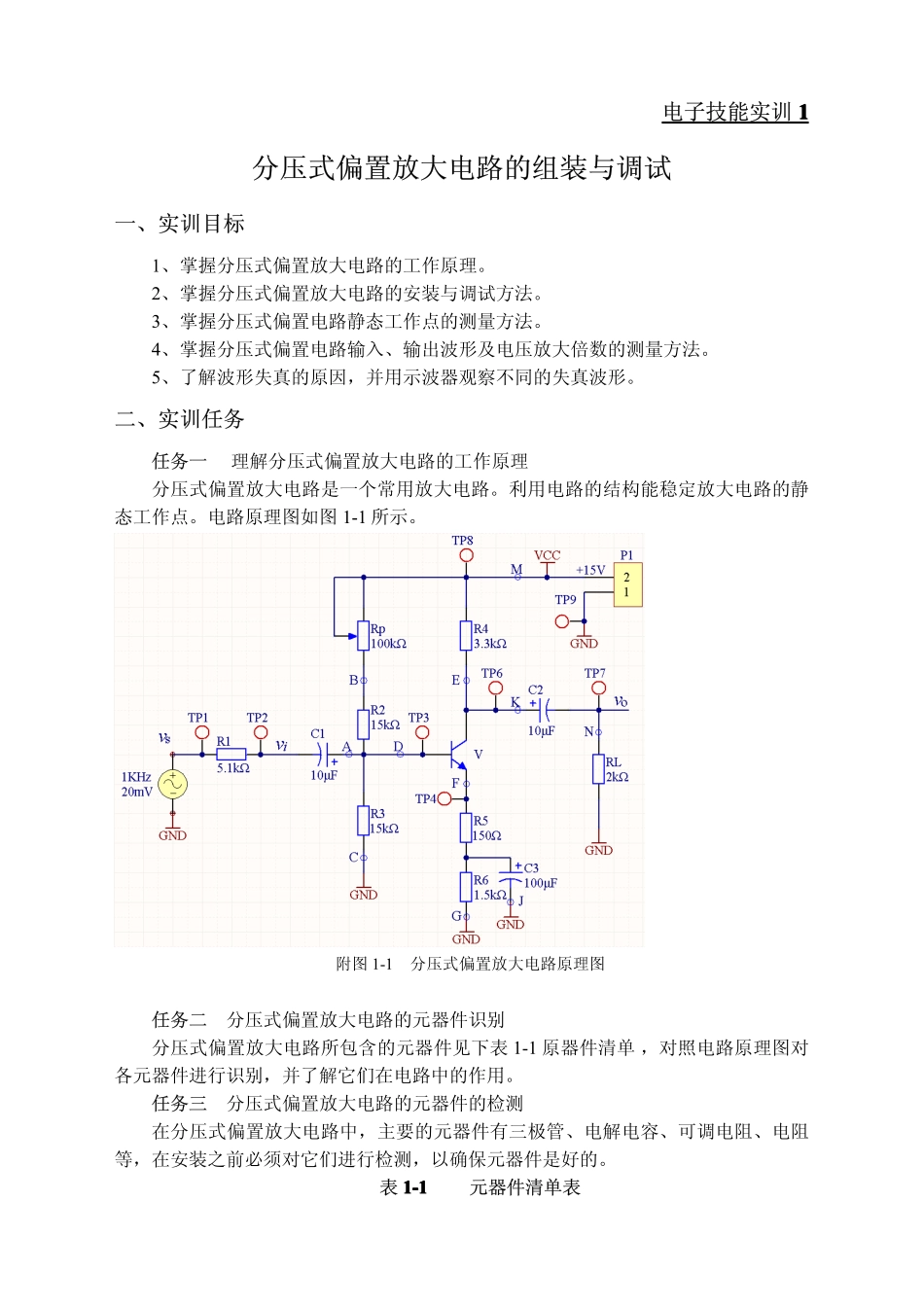

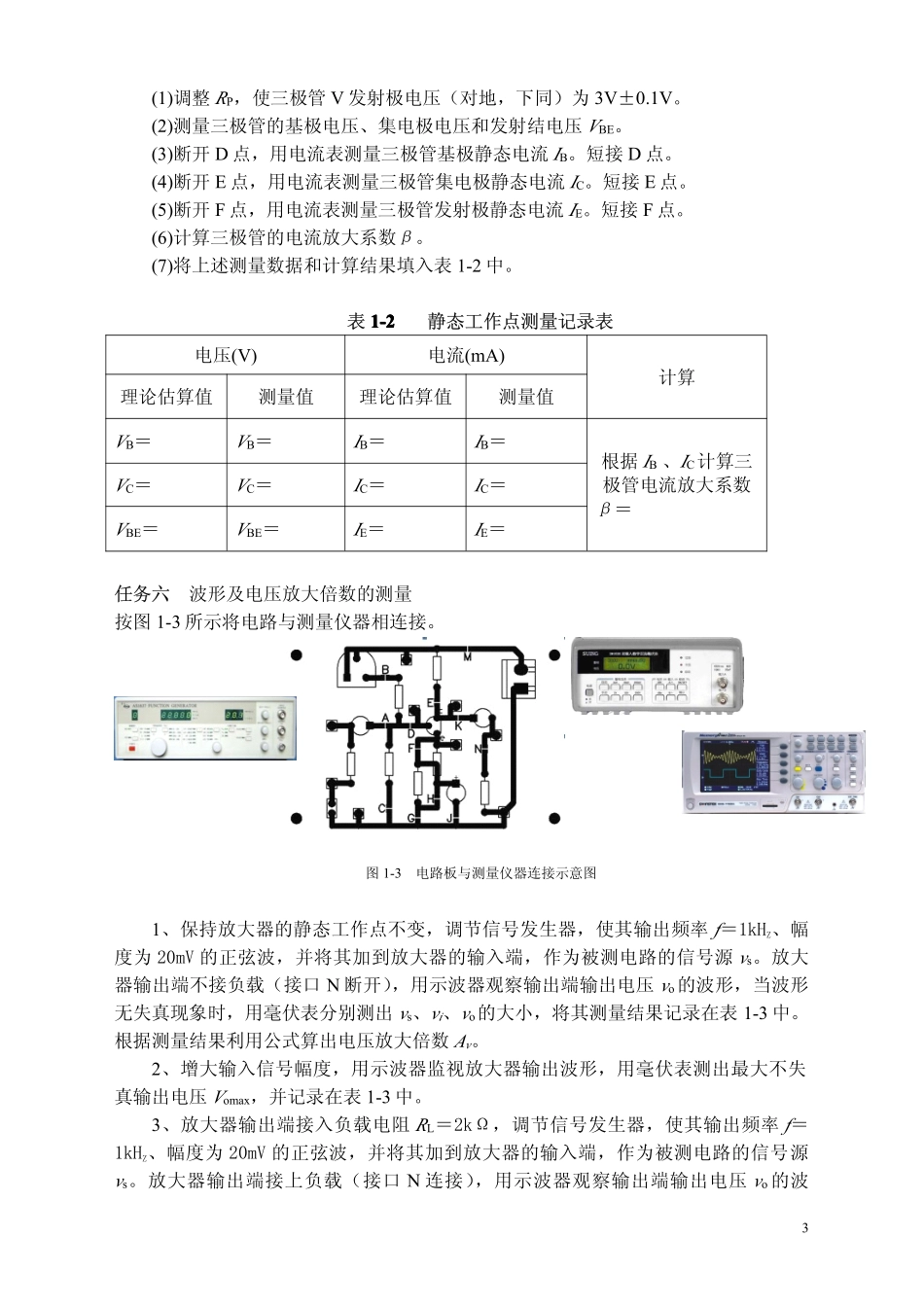

电子技能实训1111分压式偏置放大电路的组装与调试一、实训目标1、掌握分压式偏置放大电路的工作原理。2、掌握分压式偏置放大电路的安装与调试方法。3、掌握分压式偏置电路静态工作点的测量方法。4、掌握分压式偏置电路输入、输出波形及电压放大倍数的测量方法。5、了解波形失真的原因，并用示波器观察不同的失真波形。二、实训任务任务一理解分压式偏置放大电路的工作原理分压式偏置放大电路是一个常用放大电路。利用电路的结构能稳定放大电路的静态工作点。电路原理图如图1-1所示。附图1-1分压式偏置放大电路原理图任务二分压式偏置放大电路的元器件识别分压式偏置放大电路所包含的元器件见下表1-1原器件清单，对照电路原理图对各元器件进行识别，并了解它们在电路中的作用。任务三分压式偏置放大电路的元器件的检测在分压式偏置放大电路中，主要的元器件有三极管、电解电容、可调电阻、电阻等，在安装之前必须对它们进行检测，以确保元器件是好的。表1-11-11-11-1元器件清单表2电路符号元器件名称数量实物图参数元器件作用V三极管19013电流放大RP可调电阻1100kΩ组成分压偏置电路C1、C3电解电容210μF通交隔直C21100μFR1电阻器15.1kΩ输入信号源电阻R2、R3215kΩ组成分压偏置电路R413.3kΩ集电极电阻R51150Ω发射极电阻R611.5kΩ发射极电阻RL12kΩ负载电阻P1接线端子1两端子电源接口印刷电路板1任务四分压式偏置放大电路的安装按照电路原理图和元器件清单表在电路板上焊接所用的元器件。元器件焊完后，按照图1-2（电路板示意图）将电路板上的断口A、B、C、D、E、F、G、J、M、K点用焊锡焊连；注意H点不能连接。图1-2电路板示意图任务五分压式偏置放大电路静态工作点的调整与测试电路焊接好后，检查无误，则可接通+15V电源，进行电路调整与测试。3(1)调整RP，使三极管V发射极电压（对地，下同）为3V±0.1V。(2)测量三极管的基极电压、集电极电压和发射结电压VBE。(3)断开D点，用电流表测量三极管基极静态电流IB。短接D点。(4)断开E点，用电流表测量三极管集电极静态电流IC。短接E点。(5)断开F点，用电流表测量三极管发射极静态电流IE。短接F点。(6)计算三极管的电流放大系数β。(7)将上述测量数据和计算结果填入表1-2中。表1-21-21-21-2静态工作点测量记录表电压(V)电流(mA)计算理论估算值测量值理论估算值测量值VB＝VB＝IB＝IB＝根据IB、IC计算三极管电流放大系数β＝VC＝VC＝IC＝IC＝VBE＝VBE＝IE＝IE＝任务六波形及电压放大倍数的测量按图1-3所示将电路与测量仪器相连接。图1-3电路板与测量仪器连接示意图1、保持放大器的静态工作点不变，调节信号发生器，使其输出频率f＝1kHZ、幅度为20mV的正弦波，并将其加到放大器的输入端，作为被测电路的信号源vs。放大器输出端不接负载（接口N断开），用示波器观察输出端输出电压vo的波形，当波形无失真现象时，用毫伏表分别测出vs、vi、vo的大小，将其测量结果记录在表1-3中。根据测量结果利用公式算出电压放大倍数Av。2、增大输入信号幅度，用示波器监视放大器输出波形，用毫伏表测出最大不失真输出电压Vomax，并记录在表1-3中。3、放大器输出端接入负载电阻RL＝2kΩ，调节信号发生器，使其输出频率f＝1kHZ、幅度为20mV的正弦波，并将其加到放大器的输入端，作为被测电路的信号源vs。放大器输出端接上负载（接口N连接），用示波器观察输出端输出电压vo的波4形，当波形无失真现象时，用毫伏表分别测出vs、vi、vo的大小，将其测量结果记录在表1-3中。根据测量结果利用公式算出电压放大倍数Av，并分析负载对放大电路电压放大倍数的影响。4、增大输入信号幅度，用示波器监视放大器输出波形，用毫伏表测出最大不失真输出电压Vomax，并记录在表1-3中。表1-31-31-31-3放大倍数测量记录表测试条件测量值理论值vs(mV)vi(mV)vo(V)Vomax(V)AvAvRL＝∞RL＝2kΩ任务七波形失真分析仍按图1-1所示的实训电路和图1-3所示的测量电路，具体步骤如下：1、在ICQ＝2mA，RL＝∞的情况下，将频率为f＝1kHZ的正弦信号加在放大器的输入端，增大输入信号幅度，用示波器监视放大器的输出信号vo为不失真的正弦波。表1-41-41-41-4波形失真分析实验数据记录2、调节可...
