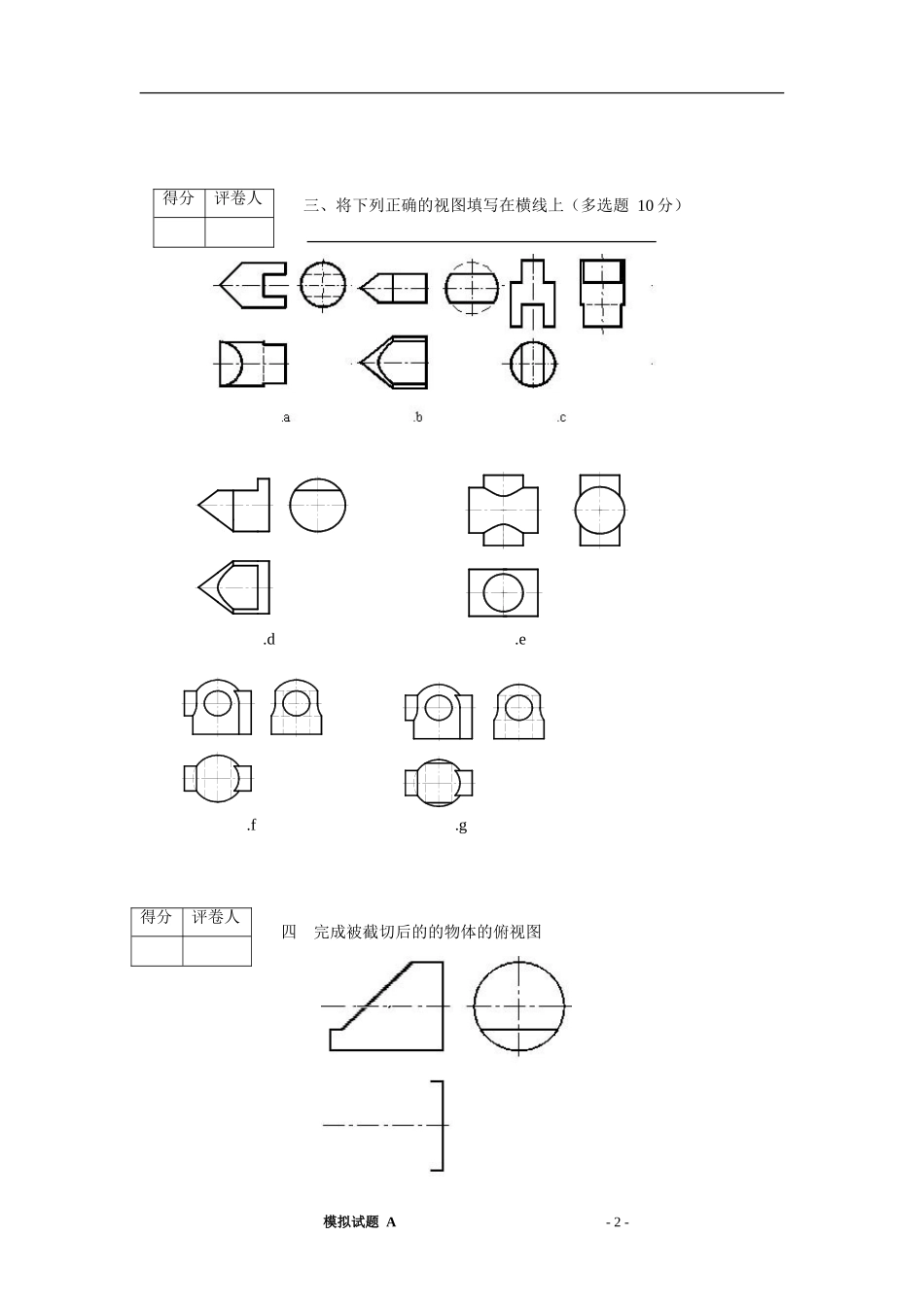

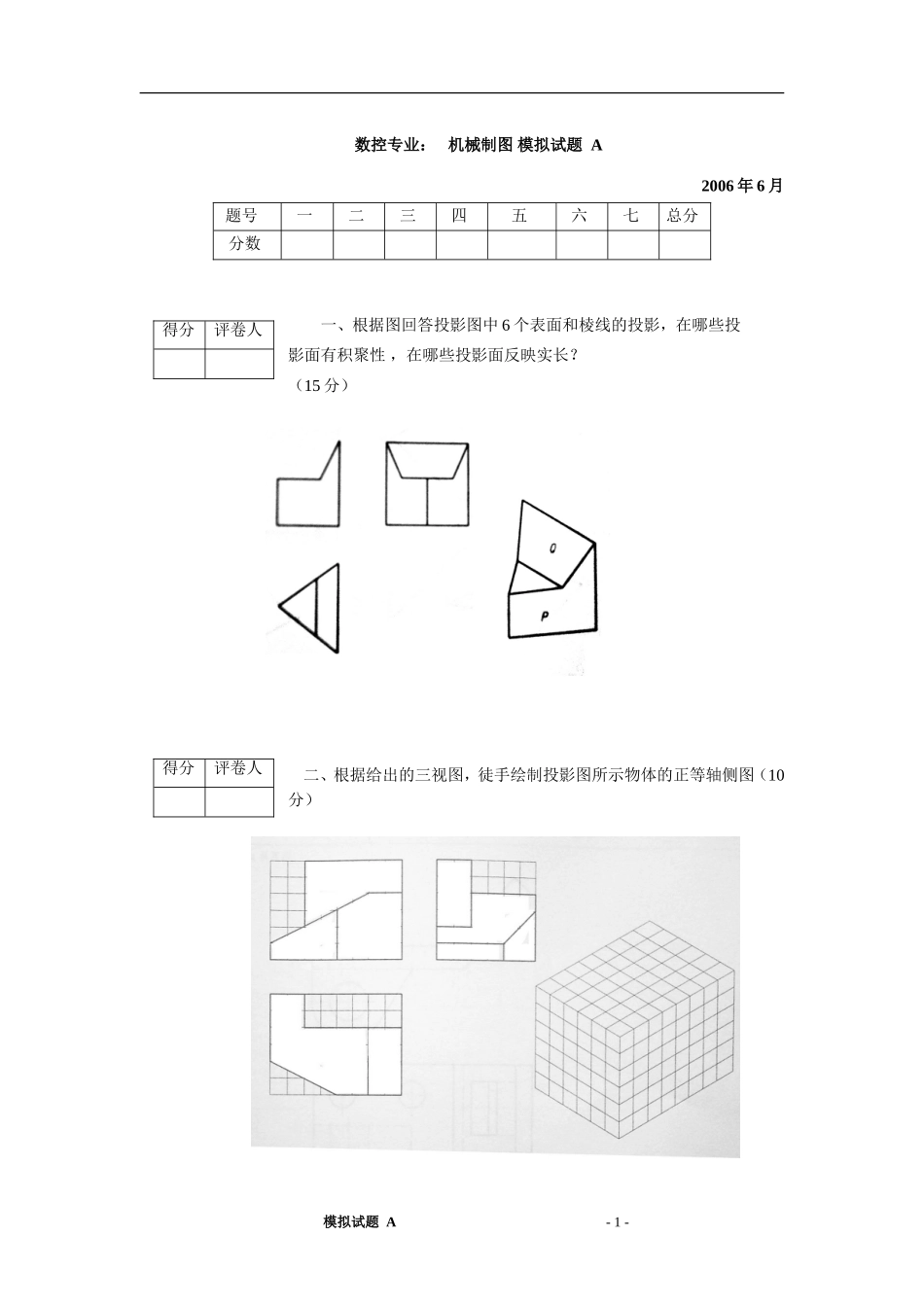

数控专业：机械制图模拟试题A2006年6月题号一二三四五六七总分分数一、根据图回答投影图中6个表面和棱线的投影，在哪些投影面有积聚性，在哪些投影面反映实长？（15分）二、根据给出的三视图，徒手绘制投影图所示物体的正等轴侧图（10分）模拟试题A-1-得分评卷人得分评卷人三、将下列正确的视图填写在横线上（多选题10分）四完成被截切后的的物体的俯视图模拟试题A-2-得分评卷人得分评卷人.d.e.g.f五、用图中右侧给定的双头螺柱、螺母、垫圈连接两零件，补画正确的双头螺柱连接图（15分）六、画出主视图的全剖视图模拟试题A-3-得分评卷人七、在读懂左侧给定的装配图基础上，用适当的表达方法机座零件图，不标尺寸及公差带代号。模拟试题A-4-
