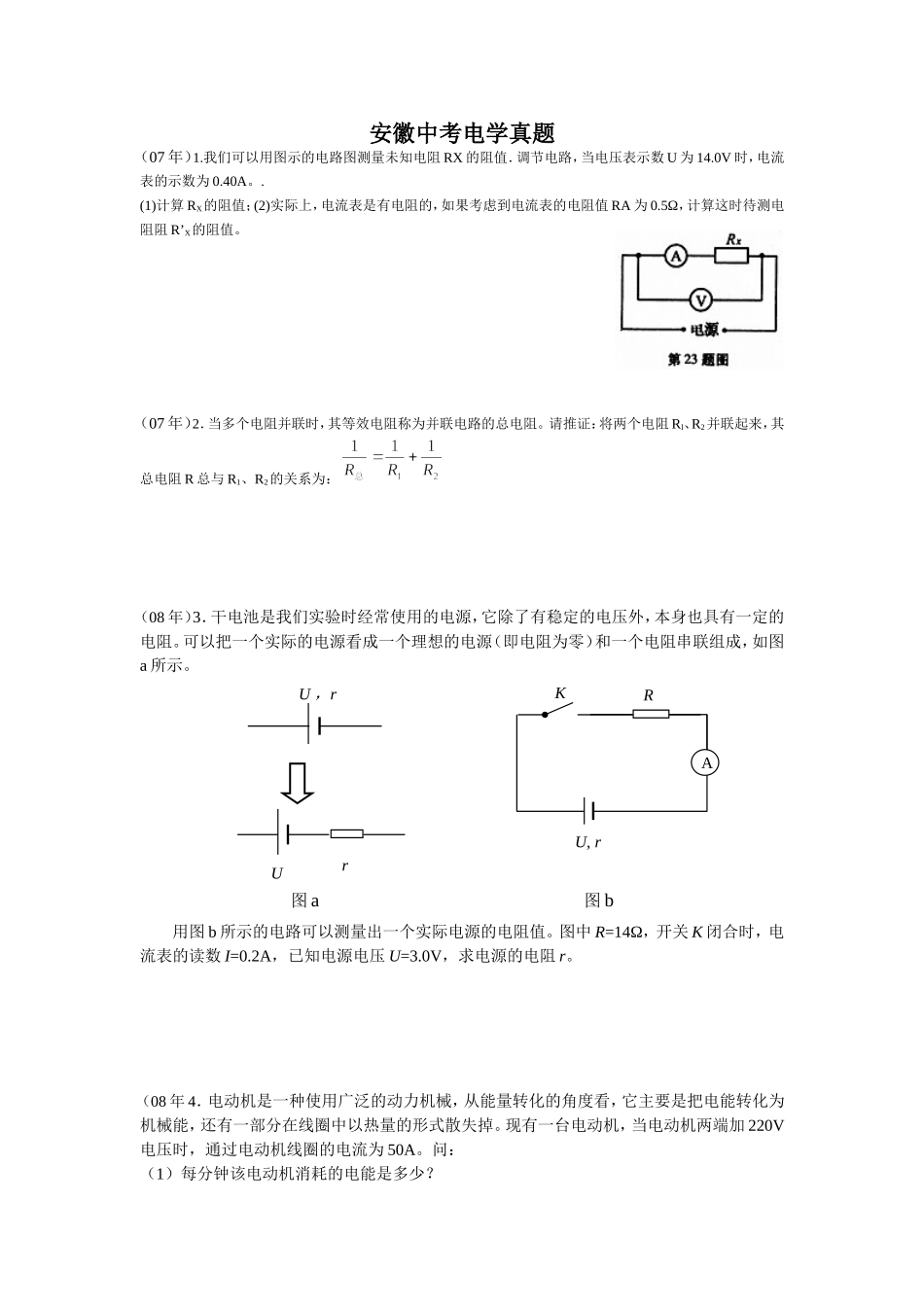

安徽中考电学真题（07年）1.我们可以用图示的电路图测量未知电阻RX的阻值．调节电路，当电压表示数U为14.0V时，电流表的示数为0.40A。.(1)计算RX的阻值；(2)实际上，电流表是有电阻的，如果考虑到电流表的电阻值RA为0.5Ω，计算这时待测电阻阻R’X的阻值。（07年）2．当多个电阻并联时，其等效电阻称为并联电路的总电阻。请推证：将两个电阻Rl、R2并联起来，其总电阻R总与R1、R2的关系为：（08年）3．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a所示。用图b所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω，开关K闭合时，电流表的读数I=0.2A，已知电源电压U=3.0V，求电源的电阻r。（08年4．电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A。问：（1）每分钟该电动机消耗的电能是多少？U，rUrARKU,r图a图b（2）已知电流通过导体产生的热量（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？（3）这台电动机每分钟所做的机械功是多少？（09年）5·常用的电压表是由小量程的电流表G改装而成的。电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的电流表G，当有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω.(1)若将这个电流表当成电压表使用，则刻度盘上最大刻度3mA处应该标多大的电压值?(2)如图乙所示，若将这电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于3V，这样A．B之间(虚线框内)就相当于一个量程为0～3V的电压表(图丙)，求串联的定值电阻R的大小。（10年）6．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图甲所示：在图乙中R1=14,R2=9。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U和电阻ｒ。（11年）7．实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1=140Ω，R2=60Ω。当开关s1闭合、s2断开时，毫安表的读数为6mA；当s1、s2均闭合时，毫安表的读数为8mA。求毫安表的电阻RA和电源的电压U。（12年）8．某同学家的电子式电能表上个月月初、月末的表盘如图所示。表盘上“1600imp／kW．h”表示每用电1kW．h指示灯闪烁1600次。根据表盘上的信息，回答下列问题：(1)该同学家上个月共用电多少kW．h?(2)该同学家同时使用的用电器总功率不得超过多少?(3)若只让一个标有"220V484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大?(设电热器的电阻不变)（12年）9．有一种装饰用的小彩灯，如图a所示，它的内部是由一个定值电阻与灯丝并联而成，等效电路如图b所示。已知灯丝的电阻R1=10Ω，定值电阻R2=1000Ω。(1)求这个小彩灯的电阻。(结果保留一位小数)(2)若将一个小彩灯接在电压为1．5V的电源两端，求通过灯丝R1的电流大小.(3)如图c所示，将数十个小彩灯串联后接在电压为Ⅳ的电源两端，均正常发光(图中只画出3个，其他未画出)。若其中一个灯的灯丝断了，其他小彩灯的亮度如何变化?写出你的判断依据。（13年）10.在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻RX串联接入电路，根据电压表的示数可以测出RX的阻值，这是一种测量大电阻的方法。如图所示的电路中，电压表的内阻RV=20kΩ，量程为150V...
