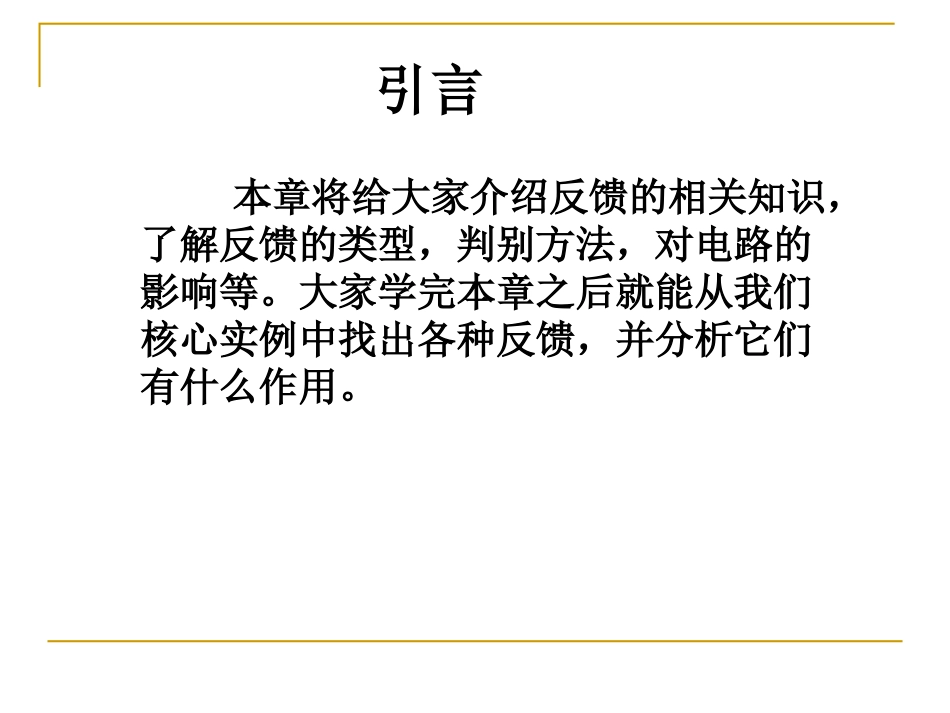

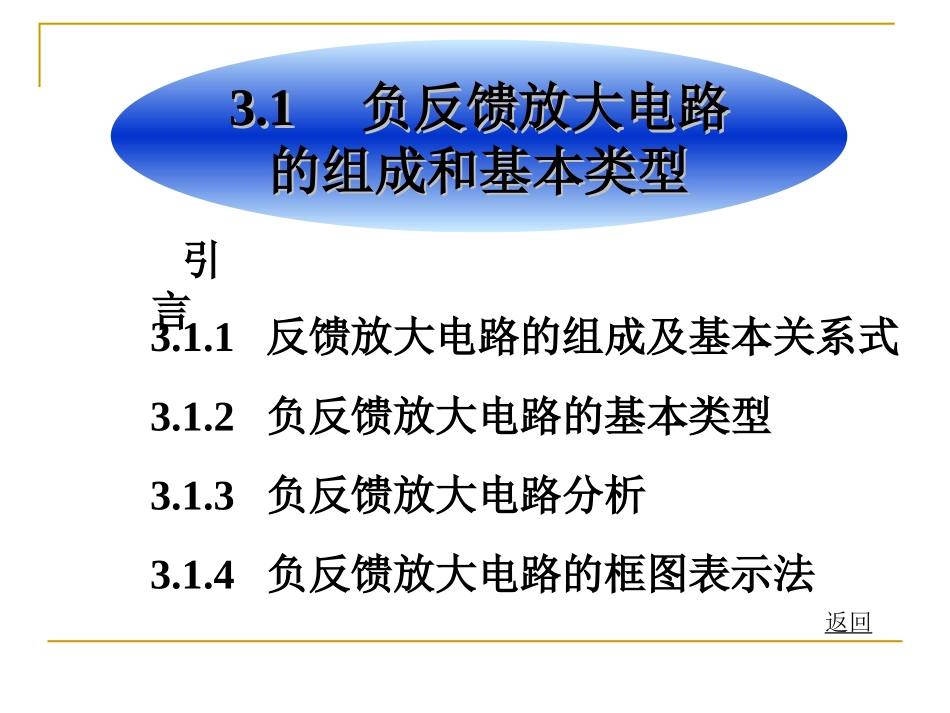

负反馈放大电路的组成和基本类型负反馈放大电路的组成和基本类型负反馈对放大电路性能的影响负反馈对放大电路性能的影响负反馈引言本章将给大家介绍反馈的相关知识，了解反馈的类型，判别方法，对电路的影响等。大家学完本章之后就能从我们核心实例中找出各种反馈，并分析它们有什么作用。引言3.1.2负反馈放大电路的基本类型3.1.3负反馈放大电路分析3.1.1反馈放大电路的组成及基本关系式返回3.1.4负反馈放大电路的框图表示法3.13.1负反馈放大电路负反馈放大电路的组成和基本类型的组成和基本类型1.反馈—将电路的输出量(电压或电流)的部分或全部，通过一定的元件，以一定的方式回送到输入回路并影响输入量(电压或电流)和输出量的过程。引言2.信号的两种流向正向传输：输入输出反向传输：输出输入—闭环输入输出放大电路反馈网络返回Aidxoxix+–比较环节3.1.1反馈放大电路的组成一、反馈的组成和基本关系式基本放大电路fxF反馈网络xi—输入信号(ii或ui)xid—净输入信号(iid或uid)xo—输出信号(io或uo)xf—反馈信号(if或uf)返回二、反馈的分类1.正反馈和负反馈正反馈—反馈使净输入电量增加，从而使输出量增大。负反馈—反馈使净输入电量减小，从而使输出量减小。判断法：瞬时极性法假设放大电路中的输入电压处于某一瞬时极性（正半周为正，用“十”表示，负半周为负，用“一”表示），沿放大电路通过反馈网络再回到输入回路。依次定出电路中各点电位的瞬时极性。如果反馈信号与原假定的输入信号瞬时（变化）极性相同，则表明为正反馈，否则为负反馈。这就是瞬时（变化）极性法简称瞬时极性法。2.直流反馈和交流反馈直流反馈—直流信号的反馈。交流反馈—交流信号的反馈。例3.1.1输入回路输出回路判断电路是否存在反馈。是正反馈还是负反馈？直反馈还是交流反馈？RE介于输入输出回路，有反馈。反馈使uid减小，为负反馈。既有直流反馈，又有交流反馈。3.1.2负反馈放大电路的基本类型一、电压反馈和电流反馈电压反馈—反馈信号取自输出电压的部分或全部。判别法：使uo=0(RL短路)，若反馈消失则为电压反馈。电流反馈—反馈信号取自输出电流。判别法：使io=0(RL开路)，若反馈消失则为电流反馈。AFRLuo电压反馈电流反馈iouoFARLio返回二、串联反馈和并联反馈串联反馈：反馈信号与输入信号以电压相加减的形式在输入端出现。uiduiuf特点：信号源内阻越小，反馈效果越明显。并联反馈：反馈信号与输入信号以电流相加减的形式在输入端出现。iidiiif特点：信号源内阻越大，反馈效果越明显。AFiiifisiidRSRSAFuiuidufus三、四种基本反馈类型AFuiuidufusRSRLuoAFuiuidufusRSiouoRLio电压串联负反馈电流串联负反馈FAiiifisiidRSRLuoFAiiifisiidRSiouoRLio电压并联负反馈电流并联负反馈3.1.3负反馈放大电路分析例3.1.2AF电压串联负反馈返回uo经Rf与R1分压反馈到输入回路，故有反馈。反馈使净输入电压uid减小，为负反馈。RL=0，无反馈，故为电压反馈。uf=uoR1/(R1+Rf)也说明是电压反馈。uid=uiuf故为串联反馈。例3.1.3Rf为输入回路和输出回路的公共电阻，故有反馈。反馈使净输入电压uid减小，为负反馈。RL=0，反馈存在，故为电流反馈。uf=ioRf，也说明是电流反馈。uid=ui–uf故为串联反馈。AF电流串联负反馈例3.1.4Rf为输入回路和输出回路的公共电阻，故有反馈。反馈使净输入电流iid减小，为负反馈。RL=0，无反馈，故为电压反馈。iid=iiif，故为并联反馈。AF电压并联负反馈例3.1.5Rf介于输入回路和输出回路，故有反馈。反馈使净输入电流iid减小，为负反馈。RL=0，反馈存在，故为电流反馈。iid=ii–if，故为并联反馈。AF电流并联负反馈电流串联负反馈电压串联负反馈例3.1.6反馈类型的判断RE—引入本级电流串联负反馈；引入级间电流并联负反馈。例3.1.7反馈信号与输入信号在不同节点为串联反馈，在同一个节点为并联反馈。反馈取自输出端或输出分压端为电压反馈，反馈取自非输出端为电流反馈。规律：3.1.4反馈放大电路的框图表示法一、反馈放大电路的框图在一个带反馈的放大电路中，放大电路本身和反馈网络是紧密相连...
