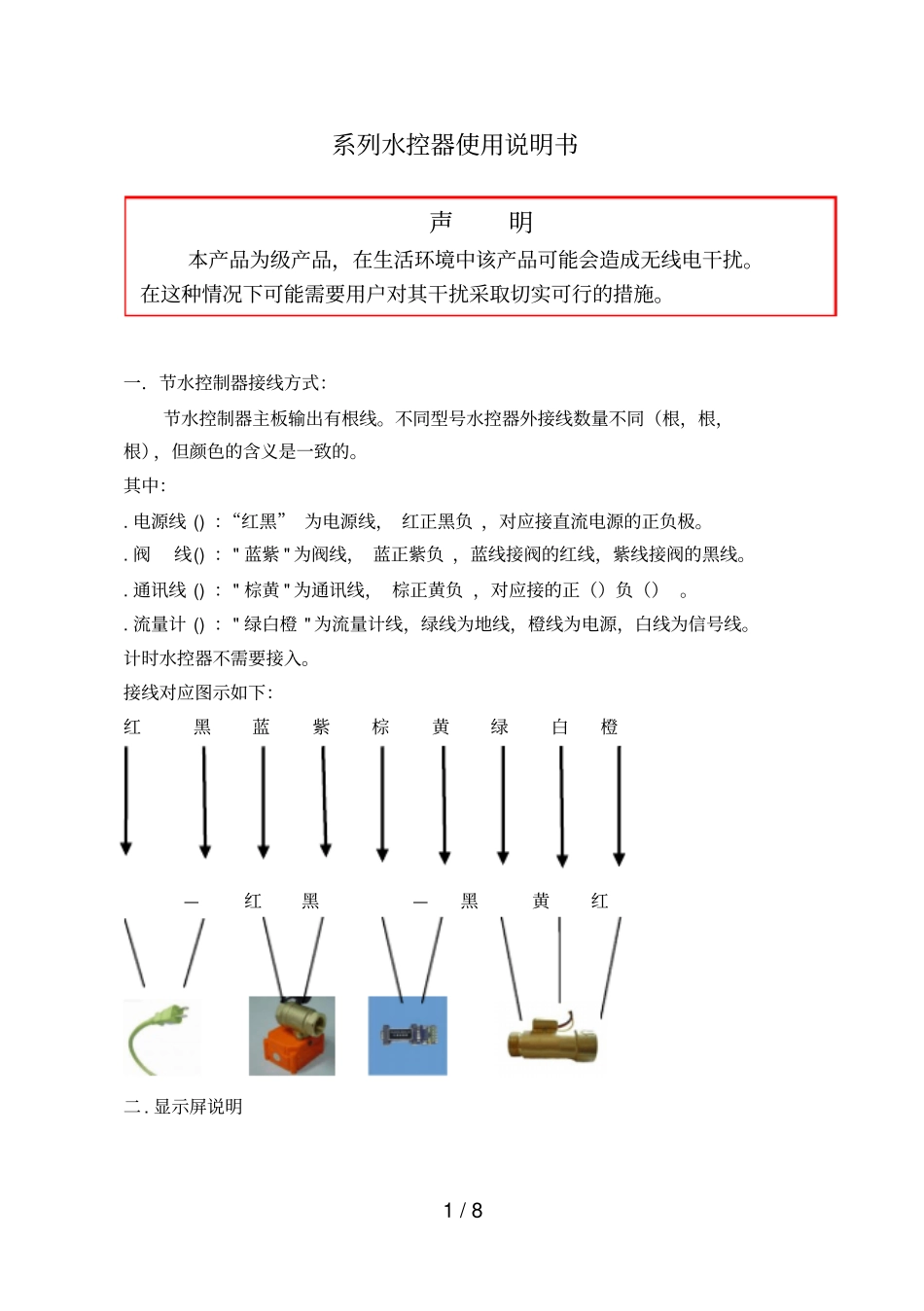

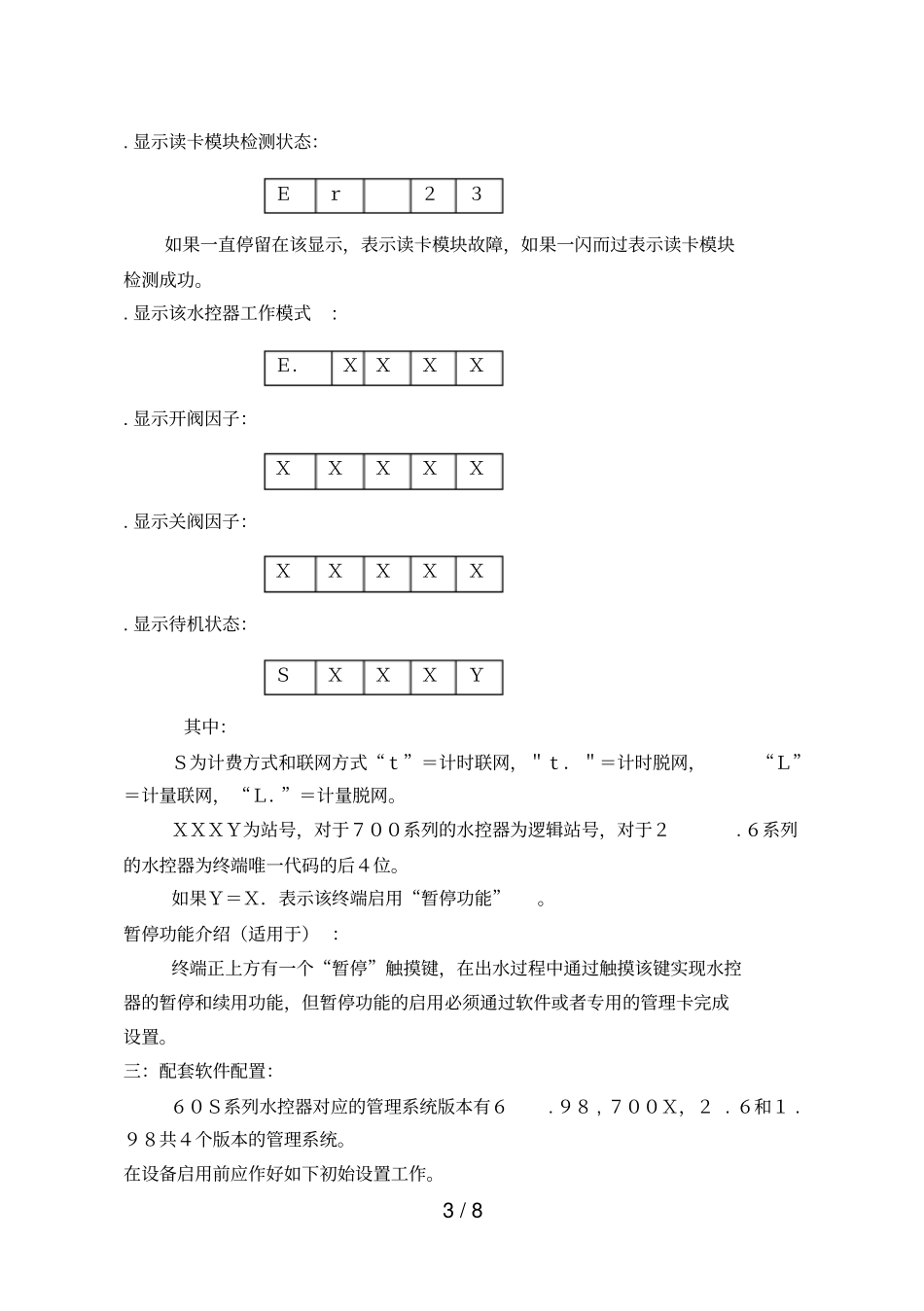

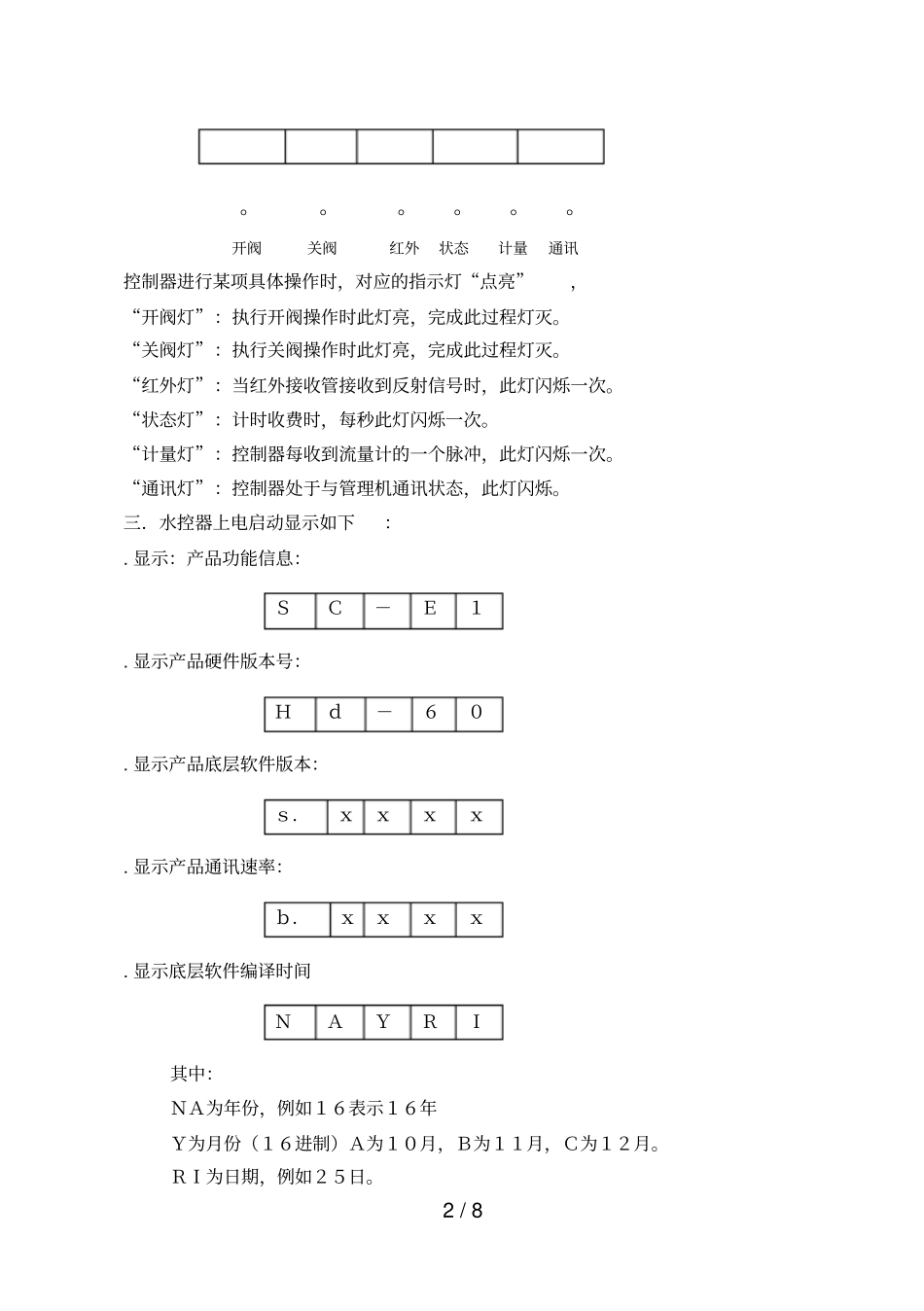

1/8系列水控器使用说明书一.节水控制器接线方式:节水控制器主板输出有根线。不同型号水控器外接线数量不同(根,根,根),但颜色的含义是一致的。其中:.电源线():“红黑”为电源线,红正黑负,对应接直流电源的正负极。.阀线():"蓝紫"为阀线,蓝正紫负,蓝线接阀的红线,紫线接阀的黑线。.通讯线():"棕黄"为通讯线,棕正黄负,对应接的正()负()。.流量计():"绿白橙"为流量计线,绿线为地线,橙线为电源,白线为信号线。计时水控器不需要接入。接线对应图示如下:红黑蓝紫棕黄绿白橙—红黑—黑黄红二.显示屏说明声明本产品为级产品,在生活环境中该产品可能会造成无线电干扰。在这种情况下可能需要用户对其干扰采取切实可行的措施。2/8°°°°°°开阀关阀红外状态计量通讯控制器进行某项具体操作时,对应的指示灯“点亮”,“开阀灯”:执行开阀操作时此灯亮,完成此过程灯灭。“关阀灯”:执行关阀操作时此灯亮,完成此过程灯灭。“红外灯”:当红外接收管接收到反射信号时,此灯闪烁一次。“状态灯”:计时收费时,每秒此灯闪烁一次。“计量灯”:控制器每收到流量计的一个脉冲,此灯闪烁一次。“通讯灯”:控制器处于与管理机通讯状态,此灯闪烁。三.水控器上电启动显示如下:.显示:产品功能信息:.显示产品硬件版本号:.显示产品底层软件版本:.显示产品通讯速率:.显示底层软件编译时间其中:NA为年份,例如16表示16年Y为月份(16进制)A为10月,B为11月,C为12月。RI为日期,例如25日。SC-E1Hd-60s.xxxxb.xxxxNAYRI3/8.显示读卡模块检测状态:如果一直停留在该显示,表示读卡模块故障,如果一闪而过表示读卡模块检测成功。.显示该水控器工作模式:.显示开阀因子:.显示关阀因子:.显示待机状态:其中:S为计费方式和联网方式“t”=计时联网,"t."=计时脱网,“L”=计量联网,“L.”=计量脱网。XXXY为站号,对于700系列的水控器为逻辑站号,对于2.6系列的水控器为终端唯一代码的后4位。如果Y=X.表示该终端启用“暂停功能”。暂停功能介绍(适用于):终端正上方有一个“暂停”触摸键,在出水过程中通过触摸该键实现水控器的暂停和续用功能,但暂停功能的启用必须通过软件或者专用的管理卡完成设置。三:配套软件配置:60S系列水控器对应的管理系统版本有6.98,700X,2.6和1.98共4个版本的管理系统。在设备启用前应作好如下初始设置工作。Er23E.XXXXXXXXXXXXXXSXXXY4/81.通讯参数包括读卡器和水控器所对应的的串口及比特率。2.终端类型及对应版本。3.不同身份用水费率,控制器工作模式,开关阀因子等参数。4.系统发行商代码,秘钥及卡片格式。5.脱机使用的水控器,可以使用下载卡将所有参数下载到设备中,使用站号卡以递增方式改变水控器站点号。四.节水控制器常用操作流程60S系列水控器刷卡控制方式一般分为如下两种:(一)放卡出水,拿卡断水这是最常用的使用方式,如无特殊说明均为此种方式,具体使用流程如下:1.贴用户卡进行卡片合法性判断将用户卡放进读卡区,水控器判断卡片是否合法。2.读取金额读出卡片卡号及金额。3.读取对应费率读取卡片对应用水费率。4.显示金额,费率然后打开阀门放水按顺序显示如下信息:显示卡片余额:(例如元)显示预扣金额:(防止利用电机阀开关的时间较长的偷水行为)显示费率:计时方式显示:为单价金额,为单价时间。325.69.....5/8计量方式显示:.为单价脉冲数,为单价金额。5.预扣一个单价并显示新余额6.用水扣款根据出水的用时(计时)用量(计量)逐次扣除单价金额。7.按暂停键关水(适用于启用暂停功能)当打肥皂需要临时关水时,手指触摸暂停标记,水控器进入暂停状态并显示如下内容:8.再按暂停键放水(适用于启用暂停功能)需要恢复出水时,用手指触摸暂停标记,水控器开阀放水并计费。9.拿卡断水并形成用水记录洗浴结束后拿卡,水控器自动断水并生成一条用水记录,等待上传给管理系统。(二)第一次贴卡出水,第二次贴卡断水适用于产品和其他特殊定制产品,具体使用...
