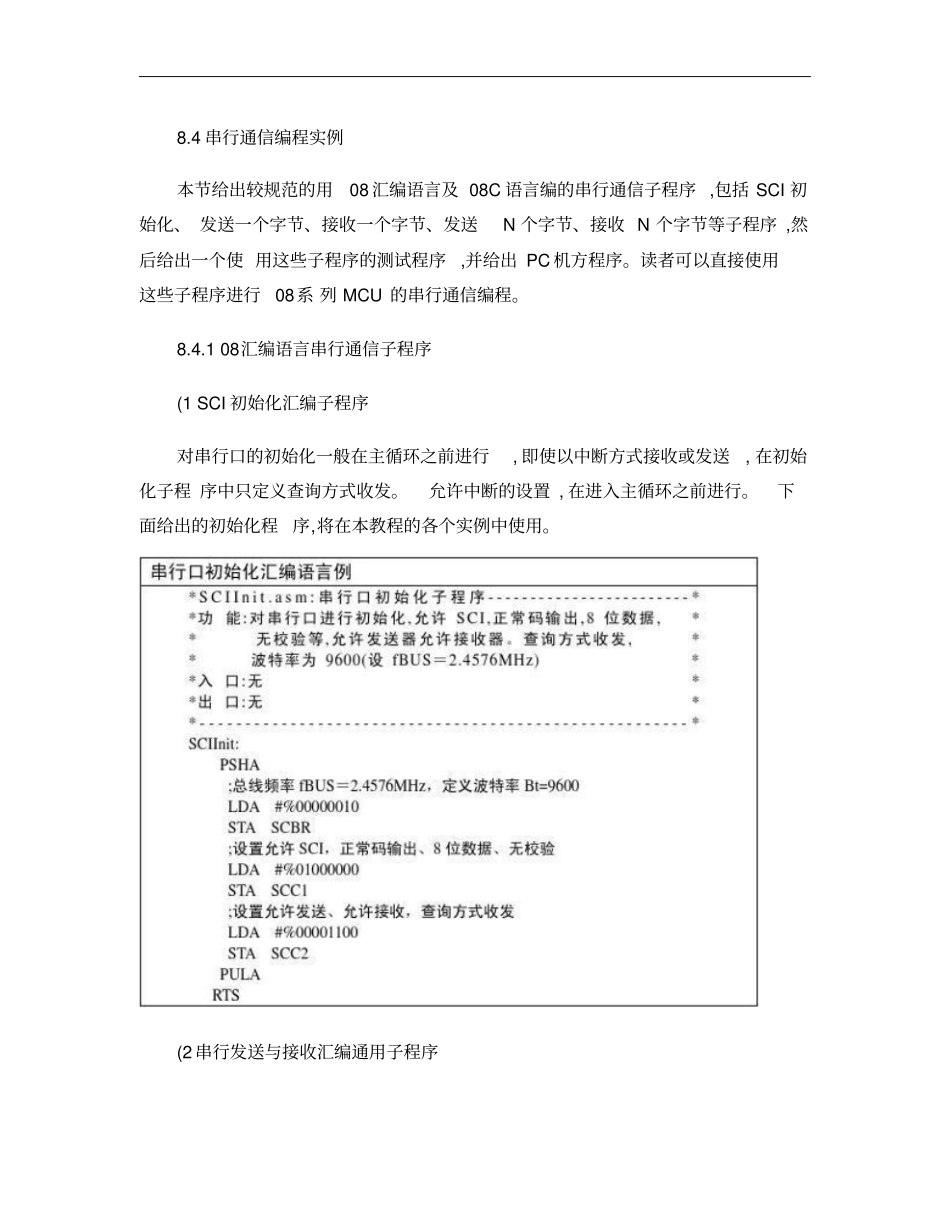

84__串行通信编程实例嵌入式应用技术基础教程-修复解析_第1页
1/13
84__串行通信编程实例嵌入式应用技术基础教程-修复解析_第2页
2/13
84__串行通信编程实例嵌入式应用技术基础教程-修复解析_第3页
3/13
8.4串行通信编程实例本节给出较规范的用08汇编语言及08C语言编的串行通信子程序,包括SCI初始化、发送一个字节、接收一个字节、发送N个字节、接收N个字节等子程序,然后给出一个使用这些子程序的测试程序,并给出PC机方程序。读者可以直接使用这些子程序进行08系列MCU的串行通信编程。8.4.108汇编语言串行通信子程序(1SCI初始化汇编子程序对串行口的初始化一般在主循环之前进行,即使以中断方式接收或发送,在初始化子程序中只定义查询方式收发。允许中断的设置,在进入主循环之前进行。下面给出的初始化程序,将在本教程的各个实例中使用。(2串行发送与接收汇编通用子程序仔细分析可以发现,与串行通信相关的程序,发送与接收使用同一个寄存器的不同位作为测试标志,发送与接收的数据寄存器地址相同。而在串行通信中,发送一个字节与发送N个字节、接收一个字节与接收N个字节的子程序是最基本的,因此这里给出这些基本子程序。为了方便实际应用,对程序做了规范,可以应用于08系列的任何一个型号MCU。读者8.4.208汇编语言串行通信测试实例为了验证子程序的正确性,这里给出简明的测试实例。由于串行通信涉及两个设备,所以本例选用MCU为一方,PC机为另一方,PC机方程序用VB编程。首先给出MCU方以查询方式进行接收,随后还给出MCU方以中断方式接收的实例,以便比较。程序中给出了详细的注释。下列实例中,不论是查询方式,还是中断方式,也不论是汇编语言,还是08C语言,MCU方的程序功能是一致的:把通过串行口收到的数据发送回去。PC机方的VB测试程序只有一个,在各实例目录的VB_SCI子目录中。(1查询方式MCU方主程序(2PC机方VB程序图8-6给出了PC机方VB程序的界面。其功能是:在“发送窗口”的文本框输入字符,单击“发送”按钮,其文本框中的字符被发送出去。任何时候,只要PC机串行口收到数据,则显示在“接收窗口”。“接收窗口”内的两个文本框,分别显示接收数据的字符和十六进制数。这个VB程序在本书的几个串行实例的目录中是一致的。同时,也可方便地用于整个学习过程。图8-6串行测试程序PC机方VB程序界面(3中断方式MCU方主程序8.4.308C语言串行通信子程序与测试实例(1SCI初始化08C语言子程序(2串行发送与接收08C语言通用子程序(3查询方式08C语言主程序(4中断方式08C语言主程序(508C语言的串行中断方式的矢量表文件void(*const_vectab[](void={isrDummy,//时基中断isrDummy,//AD转换中断isrDummy,//键盘中断isrDummy,//SCITC/TEisrRe,//SCIRF/IDLEisrDummy,//SCIPE/FE/NF/ORisrDummy,//SPITEisrDummy,//SPIMOD/OVR/RFisrDummy,//TIM2溢出中断isrDummy,//TIM2通道1isrDummy,//TIM2通道0isrDummy,//TIM1溢出中断isrDummy,//TIM1通道1isrDummy,//TIM1通道0isrDummy,//CGMisrDummy,//IRQisrDummy//SWI//RESET也是中断,定义在crt08.o中};#pragmaend_abs_address特别提示:以上例子必须通过实践环节加强训练,同时,必须在此基础上,举一反三。通过这些学习与实践,应该基本掌握汇编语言与08C语言的基本编程方法。对中断方式编程也应该有清楚的思路。若还没有入门,应该在这里进行更多的训练,否则,学习后面的知识就会缺少应有的基础。
